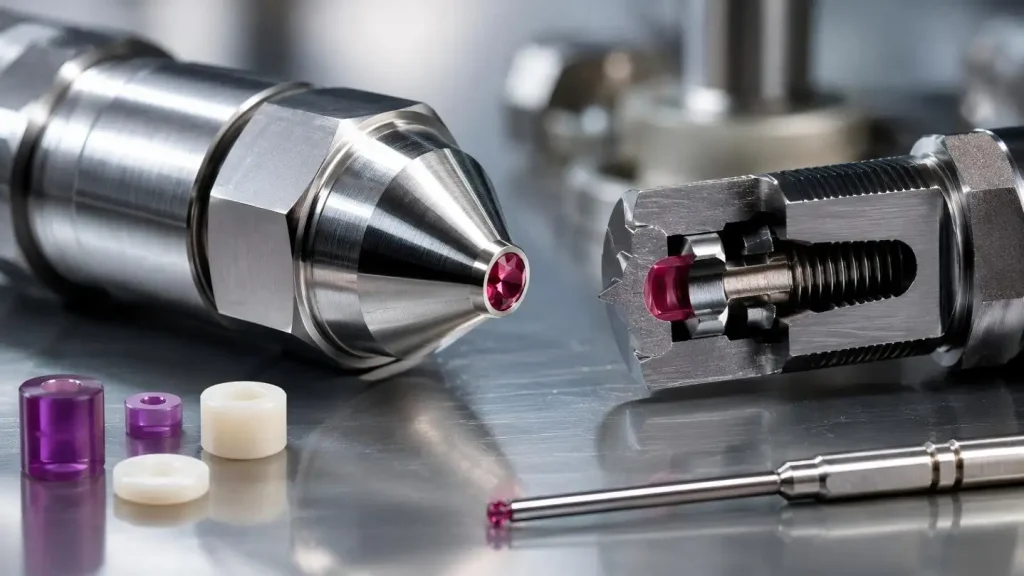

ルビーノズルとその多様な産業応用

ほとんどの製造業は、効率、精度、強度に影響を与える部品に依存しています。ルビーノズルは重要な部品の一例です。ルビーノズルは単結晶サファイアと単結晶アルミナ(酸化アルミニウム(Al₂O₃)とも呼ばれる)で作られています。最も難しく、要求の多い製造工程ではルビーノズルが使われます。

ルビーノズルの主な特徴の一つは、耐摩耗性、高温への安定性、そして金属ノズルでは達成できない腐食や摩耗に対する不活性性です。この記事の目的は、ルビーノズルが使われるさまざまな工程と、UPCERAのような製造会社によってどのように製造されているかを説明することです。

ルビーノズルの特別なものとは何か?

ルビーノズルが使われるさまざまなプロセスを理解するためには、材料科学に関連するいくつかの概念を理解する必要があります。ルビーはブリバンドの赤色に付けられた名前であり、無色のサファイアとともに、コランダムという小さな結晶の一環です。非常に似ているため、同じ機械的要件を持つ同じ用途で使用できます。

ルビーノズルの重要な特徴の一部は以下の通りです:

•卓越した硬度(モース9):オリフィスを作るために一般的に使われるすべての金属やその他の材料よりも長持ちします。

・高温耐性:融点2050°Cで、極端な高温環境に適しています。

•優れた耐食性:ほぼ化学的に不活性であるため、非常に攻撃的な流体に対してもその完全性を保ちます。

・ゼロ多孔性:高い再現性のある流量を確保し、流体汚染を防ぎます。

•高い表面仕上げ能力:摩擦のない性能のために光学グレードの研磨に対応します。

ルビーノズルの産業的応用

1. 製紙:精密洗浄とエッジトリミング

高圧ルビーノズルは製紙にかなり長い間使われてきました。ルビーノズル技術は、現代の製紙機でHPシャワー用に使われており、布地の洗浄やコンディショニング、プレス、乾燥機、ロールフェルトにも用いられています。ニードルジェットのルビーチップ付きジェットストリームノズルは、精密で柱状の高圧流体流を供給するために使われます。

この技術を製紙に使う利点は以下の通りです:

・最適な洗浄。これは高衝撃の濃縮流体流により、ルビーストップノズルで最も優れた洗浄性能を実現しています。その結果、布地やフェルトを通じた水のろ過性が向上し、生地とフェルトの耐用度も向上します。

・正確なエッジトリミング。ルビーのオリフィストリムノズルは、湿った紙を望む幅に切断する、高濃度で固体の円形流体の流れを提供します。

・コスト効率。最適な結果は、最小限の水量で達成されます。

・耐久性。ルビーは製紙業界の研磨環境下でも他の素材よりも耐久性が高いです。

これらすべての特性が組み合わさり、ANDRITZのような企業はルビーインサートノズルをほとんどのパルプ・製紙機にとって最新かつ最高の技術と見なしています。これらのノズルは、最高のジェット技術と優れたサービス寿命を保証します。

2. ウォータージェット切断:速度と精度

ウォータージェット切断技術の利点はルビーノズルによるものかもしれません。ノズルは直径0.08〜0.4mmのジェットを作り出すために使われ、ルビーリングジュエルを用いて高精度で製造可能です。これらのジェットは超音速でノズルから排出でき、圧力は4,000バールに達し、業界で最も強力なジェットの一つとされています。

ルビーノズルによって可能となる主な切断モードは3つあります:

・純水切断:断熱材、ゴム、シーリング材、さらには紙などの柔らかい材料を切断するために使われます。

・研磨切断:この切削技術はガーネット砂を加え、鋼、ガラス、天然石、プラスチックなど多くの材料を切断できる強力なジェットを可能にします。

・マイクロカッティング:これは、工学用鋼材、真鍮、クロム、チタンなどの非常に小さな部品(マイクロスケール)を切断する技術で、オリフィスは0.05mmまで小さくする必要があります。

ルビーノズルを用いたウォータージェット切断は、熱切断に比べて最も大きな利点の一つとして、ワークピースに熱が伝わらないことです。水ジェット切断によって材料構造が完全に変わります。

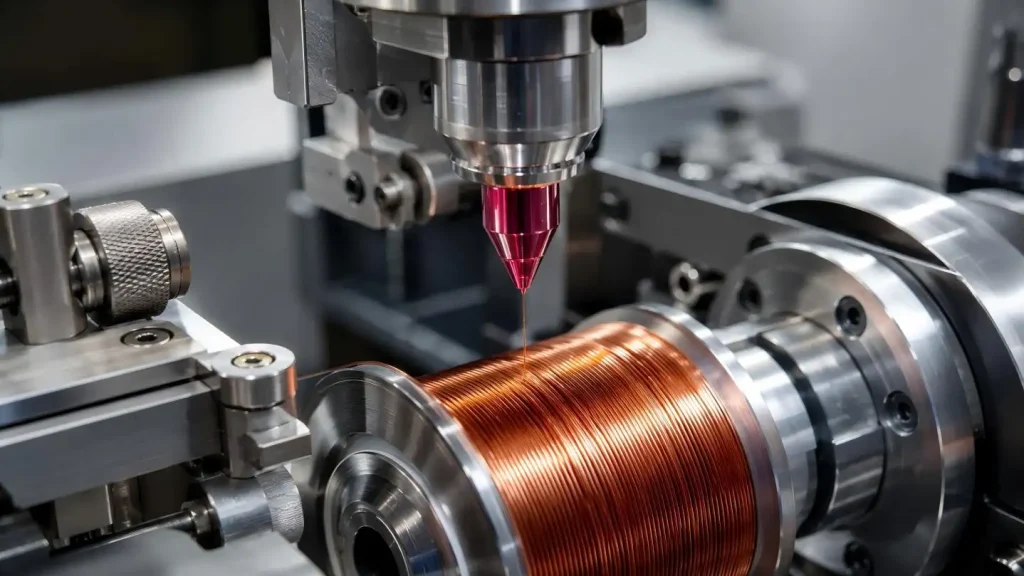

3. コイル巻線:繊細なエナメル線の保護

電力および電子産業において、ルビーノズルはCNC自動巻揚機に不可欠な存在です。これらのノズルは超滑らかで鏡面で磨かれたルビーを用いています。これにより、超細いエナメル線の摩擦や絶縁ニスを損傷するリスクが大幅に減少します。

用途には以下が含まれます:

・家電およびパワーインダクタ

・高精度医療機器

・細いコイルおよび薄いコイル用の自動巻線システム

ルビーノズルは単結晶ルビーで作られており、高い清潔度と明るさを持ち、何百万サイクルも経っても高い性能を提供します。

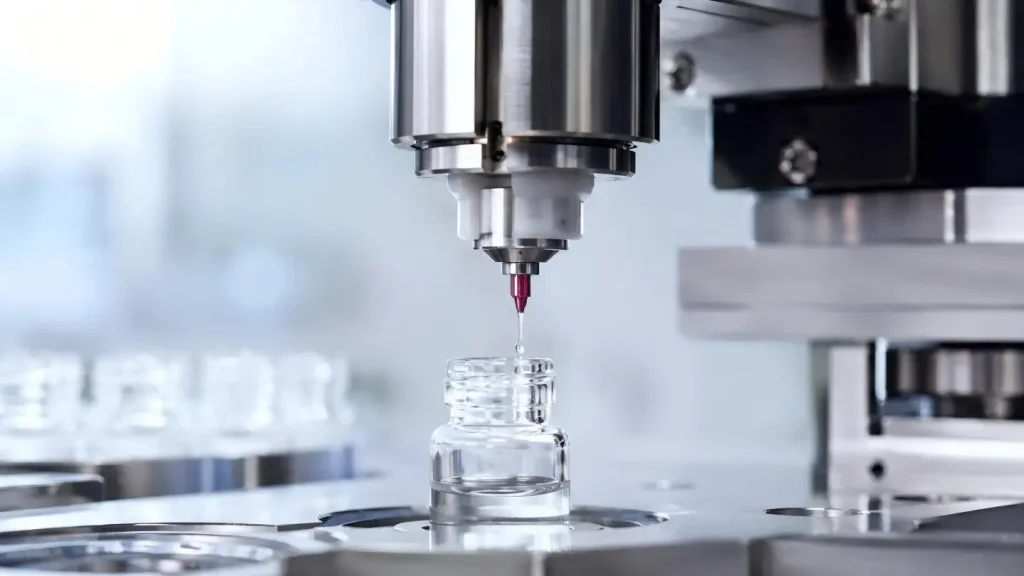

4. 医療・生命科学

医学においてミスの余地はありません。血液浸透装置や液体の分配装置などにはルビーノズルが含まれています。 ルビーノズルは透水性があり、化学的に不活性です。そのため、無菌液を必要とする用途に最適です。

ルビーノズルは医療において以下の用途があります:

・安定かつ正確なジェットによる流体の速や正確な噴出

・治療用および診断用レーザー用デバイス

・摩耗に強い光学内視鏡装置

5. 半導体および電子製造

半導体製造は、使用する製品に対して最も厳しい要件を求める産業の一つです。この業界では、ルビーノズルはウェハー洗浄、プラズマ耐性チューブ、絶縁体部品に使用されています。

ルビーノズルが半導体プロセスにおいて持つ優れた特性のいくつかは以下の通りです:

・流体の流れを改善し物質の蓄積を防ぐ優れた疎水特性

・より小さなオリフィス寸法でより良い流れを実現。これはルビーが金属よりも高い表面仕上げや許容差を受け入れられる能力によって可能となりました

・ウェハー加工で一般的な研磨環境での寿命が大幅に向上

6. 航空宇宙・防衛

ルビーノズルは高速・高圧光学システムや赤外線ドームに利用されています。これらは0.20〜5.50μm波長で優れた光透過率を提供します。この材料の熱安定性により、赤外線透過は温度変化の影響を受けません。

航空宇宙分野には以下のものがあります:

・軍用夜間視力および赤外線システム。

・低温実験室観測ポート。

・航空宇宙および航空向けの高精度航法システム。

7. 繊維・繊維加工

繊維産業では、合成繊維の加工、染色、精密測定システムにもルビーノズルが使用されています。繊維による極端な摩耗は、ノズルの安定した動作には影響しません。

UPCERA:ルビーとサファイアの部品におけるエンジニアリングエクセレンス

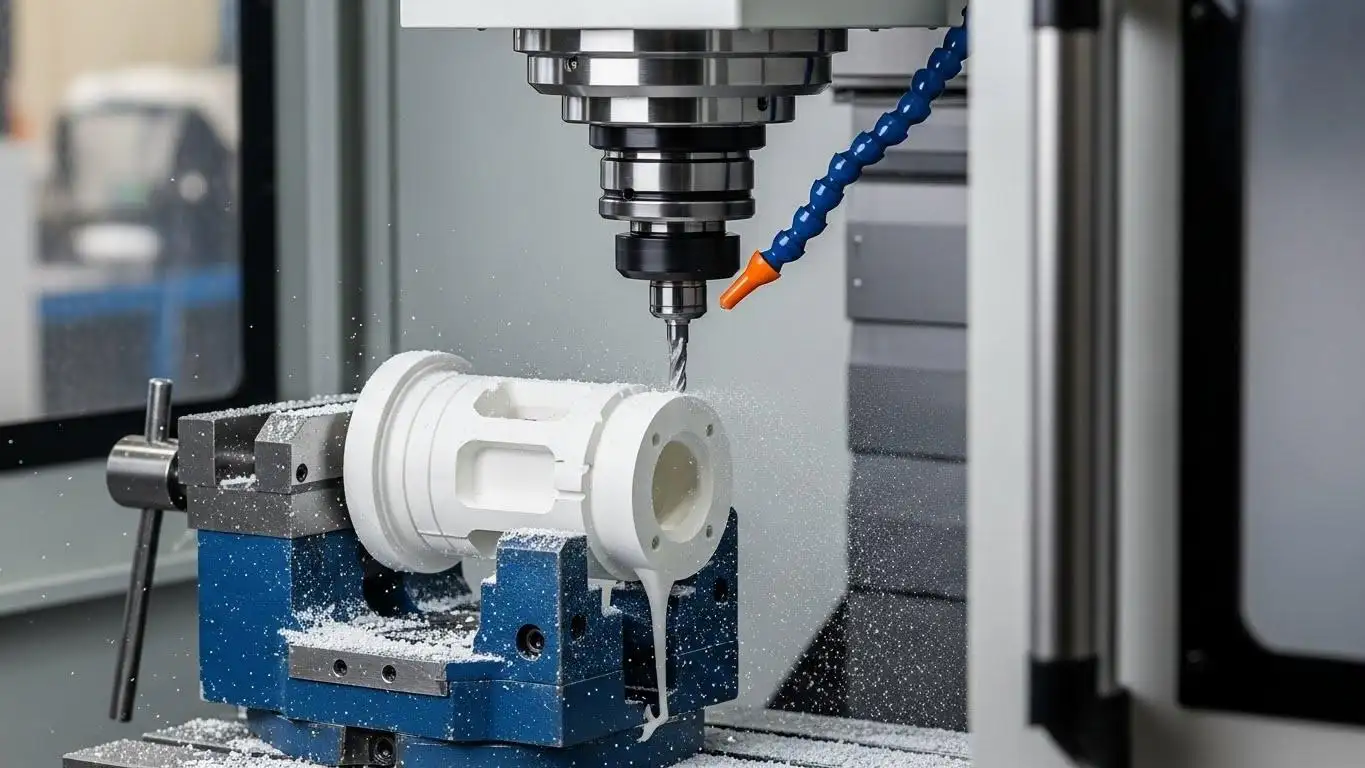

UPCERAはこれらの多くのアプリケーションの原動力となっています。20年以上の経験を持ち、部品の設計・製造全プロセスにおける第一線の専門家の一人と見なされています。彼らの製品には、ルビー、サファイア、ジルコニア、アルミナ、シリコンやアルミニウムの窒化物を基にした精密セラミックスから作られたカスタム部品、さらにはカーバイドシリコンが含まれています。

なぜUPCERAと協力するのか?

・工場からの直接供給:高品質とコスト効率

・カスタム生産:アプリケーションのニーズに基づく

•全産業チェーン: 粉末から精密加工、後処理保証までの産業チェーン

・比類なき公差:±1ミクロンの精度

・表面仕上げ:光学研磨(5Å RMS)、フロステッド、マット仕上げ、レーザーマーキングによるトレーサビリティ

・品質保証:各バッチに対する干渉計、プロフィロメトリー、寸法解析

・178件以上の製品特許と26,000平方メートルの最新の研究開発・生産拠点を有し、UPCERAは100か国以上に製品を供給しています。

なぜルビーノズルが産業セクターを支配するのか

インダストリー4.0の進化は、極端な状況がもたらす課題に対応する信頼性が高く、精密で耐久性のある部品の需要を自然に生み出します。ルビーノズルは、これらの要件を満たすための硬度、熱安定性、化学耐性を備えています。

必要なかどうか:

・高性能光学ウィンドウ

・耐摩耗ルビーのオリフィス

・カスタムサファイアアセンブリ

・精密流体部品

UPCERAは部品だけでなく、性能、一貫性、カスタマイズ性も提供し、製品の性能を高めます。

世界の包装を生産する紙機械から、航空宇宙部品を切断するウォータージェット、電子機器を組み立てる巻き上げ機械、命を救う医療機器に至るまで、ルビーノズルは静かに、信頼性が高く、そして不可欠な存在として機能しています。まさにIndustry 4.0の無名の英雄です。

申請について話し合い、見積もりを依頼し、カスタム部品の共同作成をご希望の方は、ぜひUPCERAにご連絡ください。

FAQ

Q: ルビーノズルはどのような素材で作られていますか?

A: これらはアルミニウム酸化物(Al₂O₃)の単結晶から作られており、これは天然ルビーやサファイアと同じ非常に硬い素材です。

Q: ルビーノズルの標準的な金属ノズルと比べてどんな利点がありますか?

A: ルビーのモース硬度は9で、優れた耐摩耗性と化学的不活性性により、侵食や腐食性のある環境下でも耐用年数が10倍から20倍延びます。

Q: ルビーノズルの一般的な用途は何ですか?

A: ルビーノズルは主に製紙、ウォータージェットカット、コイルワインダー、医療機器、半導体加工、航空宇宙、繊維製造業界で使用されています。

Q: ルビーノズルは特定の用途向けに設計されていますか?

A: ルビーノズルは、UPCERAなどのメーカーによって、特定のサイズ、形状、公差(±1ミクロンまで)、表面仕上げのために完全にカスタム設計されています。

Q: ルビーノズルが耐えられる最大圧力はどれくらいですか?

A: ウォータージェット切断時、ルビーのオリフィスは最大4,000バール(≈58,000 psi)の圧力に耐えつつ、ジェットの形状を保つことができます。
