ジルコニアセラミックフェルール製造:重要なステップと技術的洞察

ジルコニアセラミックフェルールは、光ファイバーコネクタ、精密アライメントツール、光学および医療部品、そして多くの電子機器において重要な部品です。これらの部品は非常に小さいものの、製造には材料工学、成形、焼結、精密研磨・研磨、徹底的な検査など多くの工程が必要です。ジルコニアセラミック材料の組み合わせは、最も価値の高い工学材料のいくつかを提供し、破壊に対する靭性、強度、耐摩耗性を優れた組み合わせで提供しています。寸法的に安定しており、精密なアセンブリの優れた候補となります。UPCERAでは、ジルコニア、アルミナ、窒化ケイ素、炭化ケイ素を扱う先進的なセラミック加工技術をコアコンピテンスとして活用し、より優れた表面仕上げと厳密な公差を持つカスタムセラミックを提供しています。

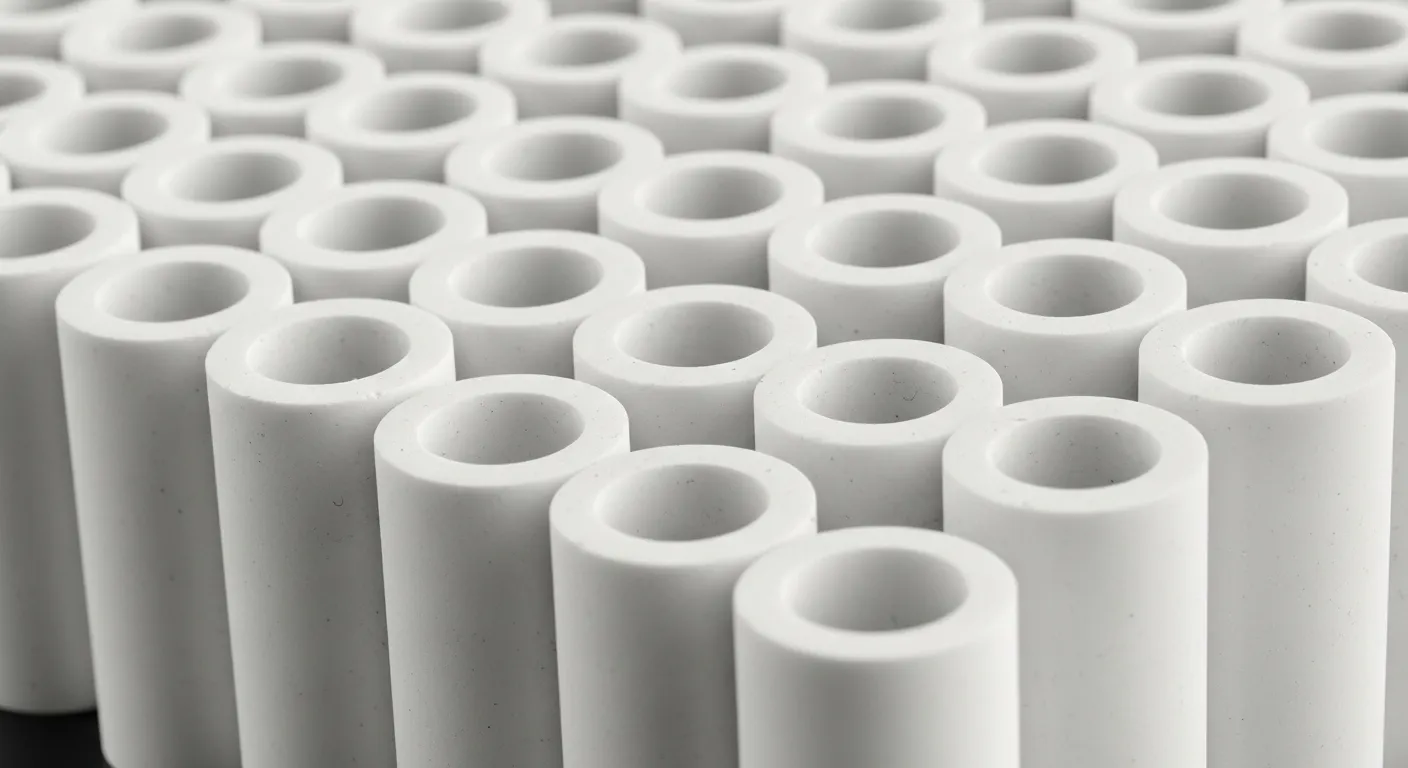

ジルコニアセラミックフェルールとは何ですか?

ジルコニアセラミックフェルールは、光ファイバーを整列し支える管状の構造です。光ファイバーコネクタでは、フェルールは挿入損失とリターンロス、伝送の安定性、そして接続の信頼性に時間をかけて影響します。

フェルールには以下が必要です:

・正確な内孔径

•優れた同心率

•滑らかな端面

・安定した丸み

•高い耐摩耗性

・応力組立におけるひび割れの減少

ジルコニアセラミックフェルールは、光ファイバーが非常に小さいため、サイズや形状に誤差の余地はありません。小さな隙間でもアライメントの乱れを引き起こすことがあります。ジルコニアセラミックフェルールの製造工程は、高度な機械精密さと材料制御を組み合わせています。

なぜジルコニアセラミックがフェルールに使われるのか

ジルコニアセラミック(ZrO₂)は、安定化システムと制御された焼結を用いることで、密度が高く丈夫かつ強靭な材料構造を実現できます。

利用可能な機械的特性や特性には以下のようなものがあります:

•高い機械的強度と優れた破壊靭性

• 摩耗、摩耗、腐食に対する優れた耐性

・繰り返し接触しても安定したパフォーマンス

・研磨後の細かい表面仕上げ

・電気絶縁および非磁性挙動

これらの特性により、フェルールはプラグ/プラグのサイクル、振動、長期使用時に正確なファイバーアライメントを維持できます。

標準的な白色ジルコニアのほかに、設計上には黒ジルコニアセラミック部品が使用されます。設計上には高コントラスト、低光反射、最終製品の特定の外観が求められます。ブラックジルコニアはジルコニアの主な利点を維持しつつ、プレミアムな黒い表面を提供します。

ステップ1:原材料の選択

製造工程の最初の段階でジルコニア粉末を選ぶ必要があります。粉末の品質は密度、収縮、焼結、表面仕上げ、そして最終製品の品質や寸法安定性全体に影響を与えます。

原材料の重要なパラメータには以下があります:

・粒子サイズ分布

・粉末の純度

・安定化剤の含有量

・流動性および焼結活性

・黒色ジルコニアセラミック部品の場合の色の一貫性

に対して黒ジルコニアセラミック成分色は特殊な製造技術、安定剤、または着色剤によって実現されることがあります。目的は、材料の機械的強度、靭性、耐摩耗性の劣化なしに均一な黒色を得ることです。

UPCERAの強みは、応用要件に応じた材料選定の協力にあります。例えば、光学フェルールは高い次元安定性を必要とし、構造用ブラックジルコニア部品は高い視覚的均一性と表面コントラストを必要とする場合があります。

ステップ2:粉末加工と顆粒化

ほとんどの場合、ジルコニア粉末は成形前に結合剤やその他の加工補助剤と混合されます。粉末はプレス成形や射出成形が可能になるように準備する必要があります。

粉末加工の目的は以下のことを向上させることです:

・一貫性の形成

・グリーンボディ強度

•収縮予測可能性

・密度均一性

・焼結後の加工安定性

綿密に管理された粉末準備工程により、多孔性、ひび割れ、密度の差などの内部不整合を排除します。高精度のジルコニアセラミックフェルールでは、内部の不均一さが研削や組み立て過程で破損を引き起こすため、特に重要です。

ステップ3:グリーンボディの形成

緑色の本体は焼結されていないセラミック部分です。フェルールやほとんどのチューブラーセラミック部品では、プレス、押出成形、セラミック射出成形などが用いられ、部品の形状、数量、公差によって異なります。

この段階では、ジルコニアの性質上、成分は焼結後の大きさよりも大きいままです。このプロセスの設計には以下の要素を考慮しなければなりません:

・焼結収縮

・壁厚

・ホール構造

・形状の複雑さ

・バッチごとの一貫性

・グラインド許容度

UPCERAは、チューブ、プレート、リング、スリーブなど、さまざまなジルコニアセラミック部品に加え、カスタムデザインのジルコニア部品も提供しています。黒ジルコニアセラミック部品の典型的な応用分野は、精密工学、医療、電子機器、光学システム、消費者向け製品です。

ステップ4:脱結と前焼結

この段階で、すべての結合剤や有機添加物が除去されます。このプロセスは「デバインディング」と呼ばれます。脱着が速や不均一に行われる場合、セラミック本体はひび割れや変形、内部空洞を発生させます。

プロセスは以下の点を考慮しなければなりません:

・加熱速度

・温度保持

・ガス組成

・部品配置

・バインダー除去の軌跡

一部の部品は完全に焼結する前に前焼結の段階を経ることがあります。プレ焼結されたジルコニアセラミック部品は、完全焼結されたものよりも加工が容易です。これは複雑な機能を持つ部品にとって有利です。

ステップ5:高温焼結

ジルコニアセラミックの焼結は高温で行われます。高温にさらされると、ジルコニア粒子は結合・圧縮され、全体の部品サイズが小さくなります。また、完全に焼結された状態では、この部品はこれ以上ない強度を保っています。

適切に制御された焼結プロセスは、望ましい結果をもたらします:

・身体的

・機械的

・次元

・表面

・欠損(骨折)

・ジルコニアの色陶器(黒)の色

フェルールの場合、焼結は制御が必要です。なぜなら、最終形状、特徴の整列、そして部品全体の品質が、その後のすべての加工作業に影響を与えるからです。適切に制御された焼結は粉砕の必要性を最小限に抑え、生産の一貫性を向上させます。

ステップ6:精密研磨

ジルコニアセラミックは焼結段階後は非常に硬くなっており、望ましい特徴寸法や公差を作るためには通常、ダイヤモンド研削工具が必要です。

研磨が必要なフェルールは以下の方法で識別できます:

・内径

・外径

・エンドフェイス(長さと研磨)

・ラウンド

•同心円

UPCERAは、以下に挙げる許容範囲のすべての厳格な要求を満たすことができます。

•全長:≤300 mm

•外径:≤150 mm

・壁厚:≥ 0.1 mm

・表面仕上げ:Ra0.02–Ra0.2

・丸み:0.002 mm

•同心率:0.002 mm

•直線性:0.004 mm

・厚さ:0.005 mm

これらの公差と特性から、ジルコニアセラミック部品には特別な検査、工具、技術が必要であることが示されています。

ステップ7:研磨と表面仕上げ

医療産業や精密機構で使用されるフェルール、光学素子、部品においては表面仕上げが鍵となります。動く機械部品の摩擦や摩耗は表面仕上げの品質に依存します。良好な表面仕上げは機械部品の組み立てにも役立ちます。

フェルールはエンドフェイスが磨かれています。ブラックジルコニアセラミック部品の表面仕上げは、光学接触のためだけでなく、仕上げの品質と一貫性にも重要です。

一般的な仕上げ要件には以下のようなものがあります:

・滑らかな表面仕上げ

・最小限のマイクロクラッキング

・エッジ品質の制御

・信頼性の高い接触面

・均一な黒色(該当する場合)

・反射の低減(特に光学やレーザー用途において)

ジルコニアセラミックは靭性と細かい研磨能力から機能的な部品に適しており、フェルールの表面仕上げも重要です。

ステップ8:寸法検査

セラミックフェルールの精度要求により、特別な検査手順が設けられています。セラミック部品が正しく見えても、部品のわずかなずれが組み立てに影響を与えることがあります。

一般的な検査項目には以下が含まれます:

・内径

・外径

・長さ

・丸み

・同心率

•直線性

•垂直性

•表面粗さ

・端面の品質

・視覚的欠陥

・黒ジルコニアセラミック部品の色均一性

B2B買い手にとって、検査能力は製造能力と同じくらい重要です。UPCERAの強みは、セラミック材料の知識、精密加工の経験、検査管理を組み合わせ、安定したバッチ生産を支える点にあります。

光ファイバーフェルールを超えた応用

フェルールは主要な用途ですが、ジルコニアセラミックは他の多くの精密産業でも使用されています。

一般的な用途には以下があります:

・光ファイバーアライメントスリーブおよびフェルール

・精密機械用ベアリングおよびブッシング

・医療・歯科器具

・電子絶縁部品

・センサーハウジングおよびマウント

・光学およびレーザーシステム部品

・耐摩耗リング、チューブ、プレート、ガイド

・プレミアムな黒いセラミック外観を求める消費者向け製品

・熱や摩耗にさらされる自動車部品

黒ジルコニアセラミック部品は、機能と外観の両方が重要な場合に特に有用です。その色は眩しい光を和らげ、視覚的なコントラストを高め、ジルコニアの強度と靭性を保ちつつ、上品な表面の質感を生み出すことができます。

アップセラ'設計と技術的利点

カスタムジルコニアセラミックフェルールおよび黒ジルコニアセラミック部品に関して、UPCERAには以下の利点があります。

・高度なセラミック材料システムの知識

• ジルコニア、アルミナ、窒化ケイ素、カーバイドケイ素、その他のセラミックの提供

・精密研磨・研磨能力

•厳密な公差での臨界寸法制御

・チューブ、リング、プレート、スリーブ、複雑なカスタム形状の製造能力

・細かいRaレンジにおける表面粗さの制御

• 要求の高い用途向けの信頼性が高く継続的な製造

・機械的性能、美観、アプリケーションのニーズをバランスよく調整する能力

UPCERAはセラミック部品を単なる幾何学的要素として扱うのではなく、より包括的なアプローチを取っています。材料の挙動、形状、公差、壁厚、加工、検査を考慮することで、製造リスクを低減し、試作から生産までの一貫性が向上します。

結論

ジルコニアセラミックフェルールの加工には、材料の選択、粉末準備、成形、脱着、焼結、研削、表面仕上げの調整、検査が含まれます。ジルコニアはその靭性、耐摩耗性、安定性により、多様な用途に最適な解決策を提供します。ブラックジルコニア成分は機能を維持しつつコントラストを提供します。最先端のセラミック加工、精密製造、柔軟な表面仕上げ制御により、UPCERAは最も要求の高い産業ニーズに対応する高度に専門化されたジルコニアセラミックフェルールおよびブラックジルコニア部品を提供しています。

FAQ – ジルコニアセラミックフェルール

Q1: ジルコニアセラミックフェルールとは何ですか?

A: ファイバーのアライメント、光学モジュールへの統合、高精度組立のための精密セラミックスリーブです。

Q2: なぜジルコニアは他の陶器よりも好まれるのですか?

A: ジルコニアは、より優れた破砕保護を提供し、耐摩耗性が高く、形状の維持にも優れているため安全性が高いです。

Q3: ジルコニアセラミックフェルールはどこで見つかりますか?

A: 光ファイバー、医療、電子、精密、自動車・光学システムです。

Q4: 黒ジルコニアセラミック部品にはどのような利点がありますか?

A: これらは機械的な安定性を高め、視覚的なコントラストも生み出して光を最小限に抑えます。

Q5: UPCERAはどのようにして品質を管理し、保証していますか?

A: すべての材料と成形方法を制御し、焼結、研磨、研磨を高精度かつ制御的に行います。
