アルミナ棒はどれくらい精密にできるのでしょうか?精密セラミック加工の深掘り

精密工学では、部品が作れるかどうかというより、部品が求められる動作をどれだけ良くできるかが問題です。アルミナロッドの場合、その答えは非常に明確です。公差はミクロン単位で測定でき、表面は摩擦や粒子生成を最小限に抑えるほど滑らかにでき、形状は非常に複雑で、あらゆる産業の最も要求の高い用途で金属アセンブリに代わることが可能です。

この記事では、アルミナセラミック棒の精度を説明・定量化し、それがエンジニアや調達専門家にとって何を意味するのかを解説することを目的としています。

アルミナ棒における精度の重要性

精度は仕様書の数字以上のものです。システムの性能はそれに依存しています。アルミナ棒は、構造用ダウエル、ガイドピン、ローラー、または回路内のスタンドオフや絶縁材など、さまざまな用途で使用できます。部品の寸法違反はシステム性能の問題(例:摩擦増加、シールの喪失、位置合わせのずれ)を引き起こします。これらの累積効果は、再作業や予期せぬシステムの障害です。

アルミナは硬く密度の高い結晶構造を持ち、曲げや摩耗に非常に強いです。ただし、正確な寸法で製造されて初めて摩耗や衝撃に耐えられます。部品の精度は、その部品を構成するアセンブリによっても大きく依存します。

定量的正確さ:正確には何を意味するのか?

アルミナ棒は他の多くの部品と同様に、複数の指標を用いて精度を評価できます。20年以上のセラミック加工経験を持つメーカーUPCERAは、以下の典型的な機能を公表しています:

パラメータ	能力
長さ範囲	≤ 1000mm
外径範囲	≤ 150mm
最小掘削井径	≥ φ0.4 mm
外径精度(1–25mm)	±0.002 mm
外径精度(20–50mm)	±0.003 mm
外径精度(50–100 mm)	±0.050mm
外径精度(100–150 mm)	±0.100mm
長さ/厚さの精度	±0.005 mm
表面粗さ(Ra)	0.03 μm
丸み	0.002 mm
同心率	0.002 mm
直線性	0.004 mm
平坦性	0.003 mm

これらの数値は理論上の限界ではなく、実用的で達成可能な許容範囲を表しています。参考までに、±0.002mmは人間の髪の毛の約1/50の厚さです。アルミナ棒は初期組み立て後に調整する必要がなく、外径の精度により長時間使用後もフィット感を保ちます。

内径の精度も重要で、特に流体や光ファイバー用途において重要です。UPCERAは以下のサービスを提供しています:

内径0.5mmから3mmの場合±0.001mmです

•内径3mmから10mmの場合±0.003mm。

表面仕上げも考慮すべきです。UPCERAは特定の状況下でRa0.02 μmの表面仕上げが可能ですが、標準の処理能力はRa0.03 μmです。この表面仕上げを達成することは重要で、組み立ての密封性能だけでなく摩擦、摩耗、安定性にも影響します。そして服役期間も含まれます。極めて低い表面粗さは摩擦の減少という利点もあり、起動トルクや粒子の付着力を抑えつつ、操作の清浄さや繊細な状況での性能を向上させます。

プロセスチェーン:精度の達成方法

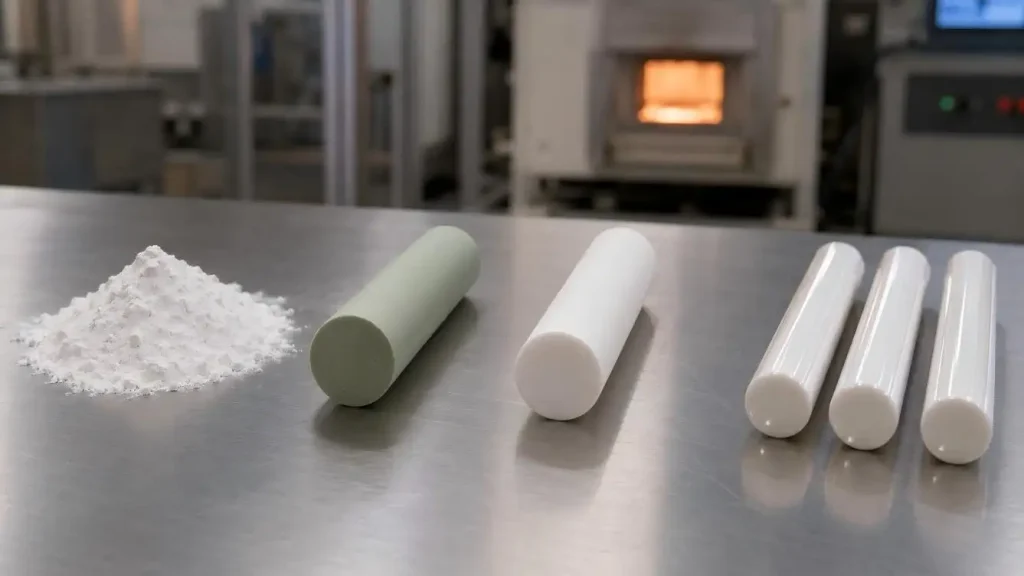

セラミック加工における精密さは研削ホイールから始まるわけではありません。それはもっと早い段階から始まります――粉末の段階やブランクの形成・焼結の方法からです。セラミックは不安定な密度や微細な亀裂を許容しません。ブランクが不均一であれば、優れた加工があっても最終公差や強度の達成が困難になります。

UPCERAは、粉末→ブランク→精密処理→サービスサポートという業界チェーン全体のレイアウトを享受しています。この垂直統合は、2018年5月以降シノセラ(株式コード:300285)の子会社としての地位によって強化されており、材料品質と加工の一貫性を単一のシステム内で管理することを保証します。その結果、品質がより安定し、予備試験中の予期せぬ出来事が少なく、複数拠点のプログラムでの再生産が容易になりました。

技術セラミックスの実際の加工は、制御された研削と仕上げの順序に依存しています。重要な要素は以下の通りです:

・ホイール - 材料に適した研磨材と粒度の選択

・送り速度 - 地下損傷と在庫除去速度の最適なバランスを見つける

•冷却材 - 研削中の熱発生を最小限に抑える

・フィクスチャ - 歪みのない支持W/p対応

UPCERAは5軸同期運動システムやその他の最先端技術をマルチマテリアルアセンブリに組み込みました。デジタルワークフローは以下の要素を統合しています:

・CAD/CAMからの設計ファイル - 部品の形状や設計意図を変更することなく、再製図のプロセスが自動化されます

・AIベースのツールパス最適化 - チップ荷重を5〜8μmの範囲内に監視し、微細構造の亀裂リスクを低減します。これは音響放出(40 kHz)とトルクによって行われます。

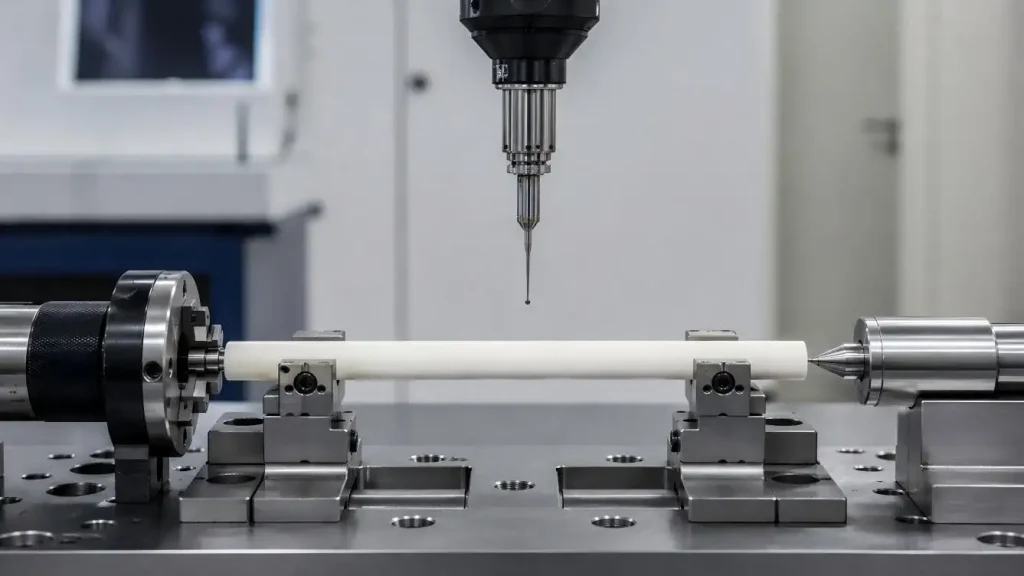

•クローズドループ計量 - 計画コースからの逸脱をデジタルツインを通じて重要寸法の検証によって測定・制御されます。

材料等級とそれが精度に与える影響

アルミナは純度の異なる等級に分けられ、それに伴い性能レベルも異なります。

•95〜96%アルミナ:エコノミーグレード。強度と断熱性が良好です

•99–99.5%アルミナ:高純度と強度を兼ね備えつつ、過酷な化学物質や高温に耐えられる能力

・99.8%アルミナ:医療研究や半導体産業における汚染感受性の超純度グレード

アルミナの等級も材料の加工難易度に影響を与えます。上位グレードは一般的に微細な微細構造を持ち、より均一な研削・研磨挙動を得て、精度が高く表面仕上げも良好です。

応用駆動型精度要件

業界によって重視する精度は異なります。例えば半導体産業の最先端は高純度と低い粒子生成です。ウェハー取り扱いやクリーンルームツールで使用されるアルミナ棒

・光通信:精度には同心率と内径の測定がミクロン単位で必要です。UPCERAの光ファイバーコネクタ用のセラミックフェルールは、±0.001mm内径のアライメント要件を満たすことができます。

•液体輸送および化学処理:これらは耐食性とシール面の完全性を必要とします。外径の一貫性を±0.002 mmまで管理することで、シール荷重を安定させ、シール破損を排除します。

•工業用機器:表面硬化と耐摩耗性が必要です。ガイドピン、ローラー、シャフトは表面仕上げにより摩擦が減少し、部品が公差を保持する能力が向上します。

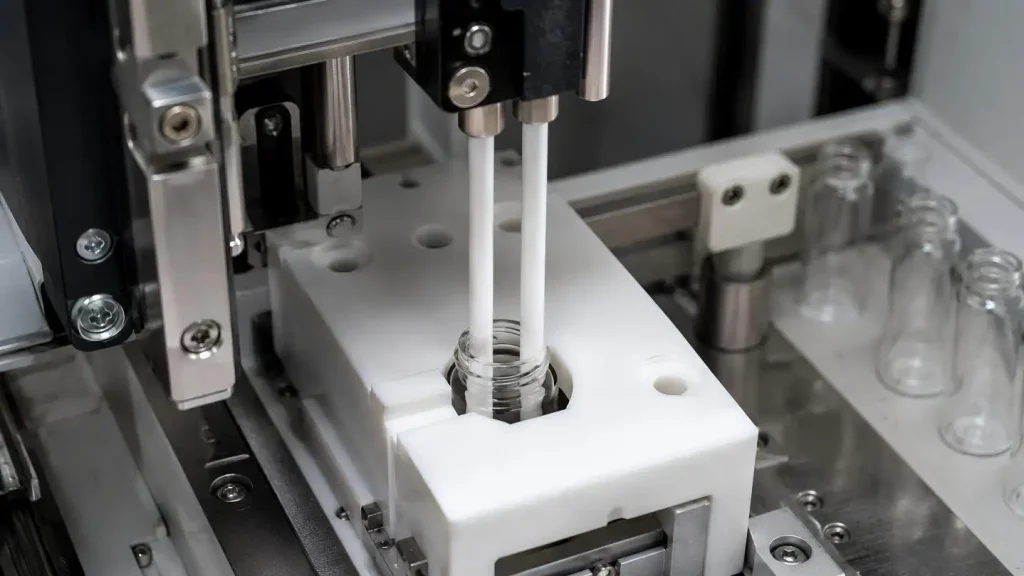

・医療および実験機器:これらは生体適合性、品質、再現性許容が求められます。アルミナ棒は手術器具、攪拌器、プローブに使用されています。

数字を超えて:精度の実用的な利点

アルミナ棒の精密加工能力は、以下の運用上の利点をもたらします。

・高い動作時間:アルミナの硬度と靭性が高いため、欠けや微細な亀裂の問題がありません。

・形状の一貫性:ロッドの急速な加熱と冷却によって狭いクリアランスが維持されます。

・クリーンな運転:不活性で磁性・汚染のない表面のため、プロセスは汚染されません。

・寿命コストの削減:品質の安定とプロセス中断の減少。

金属部品が荷重をかけて軟化、かぶた、酸化によってクリアランスが変化して破損した場合、アルミナ棒は同じようには壊れません。この安定性により、より一貫したプロセスが可能となり、メンテナンスの中断も減らします。

最後の言葉

アルミナロッドの精度—外径±0.002 mm、Ra0.02 μm、長さ±0.005 mm)は、正しい組み立てと長期的な安定性を保証します。このような精度には、粉末選択、ブランク成形、加工、検査といったプロセス管理をエンドツーエンドで行う必要があります。

垂直統合の製造元であるUPCERAが新たな基準を打ち立てました。エンジニアは、適切な公差や表面仕上げ、純度を自らのデューシックに集中させなければなりません。適切な材料と加工があれば、アルミナ棒は金属やポリマーを打ち負かします。カスタム仕様や詳細な図面の情報をメーカーの能力表に送信してください。

FAQ

Q1: 最小のOD許容範囲はどれくらいですか?

A: 1〜25mmの範囲の外径では、±0.002mmの公差を達成できます。

Q2: 予想される表面の粗さはどのくらいですか?

A: 最適な研削・研磨条件下では、表面粗さは約Ra0.02μmとなります。

Q3: 穴の開いたアルミナ棒は使えますか?

A: はい、最小の穴径はφ0.4mmです。

Q4: 利用可能な純度等級は何ですか?

A: 純度等級は95%、99%、99.5%、99.8%です。

Q5: 高温に耐えられますか?

A: はい、酸化性のある大気環境下で高温および最大1750°Cの連続使用に耐えられます。
