半導体製造におけるジルコニア管:チップ製造のための精密セラミックス

半導体製造は材料に非常に大きな負担をかけます。シリカウェハーやフォトリソグラフィーツールが最も一般の関心を集めていますが、ジルコニアチューブ(ZrO₂)も同様に重要です。ジルコニアチューブは製造において最も広く使われる道具の一つです。この記事では、ジルコニアチューブとは何か、製造に不可欠な特性、そしてUPCERAが提供するものについて考察します。

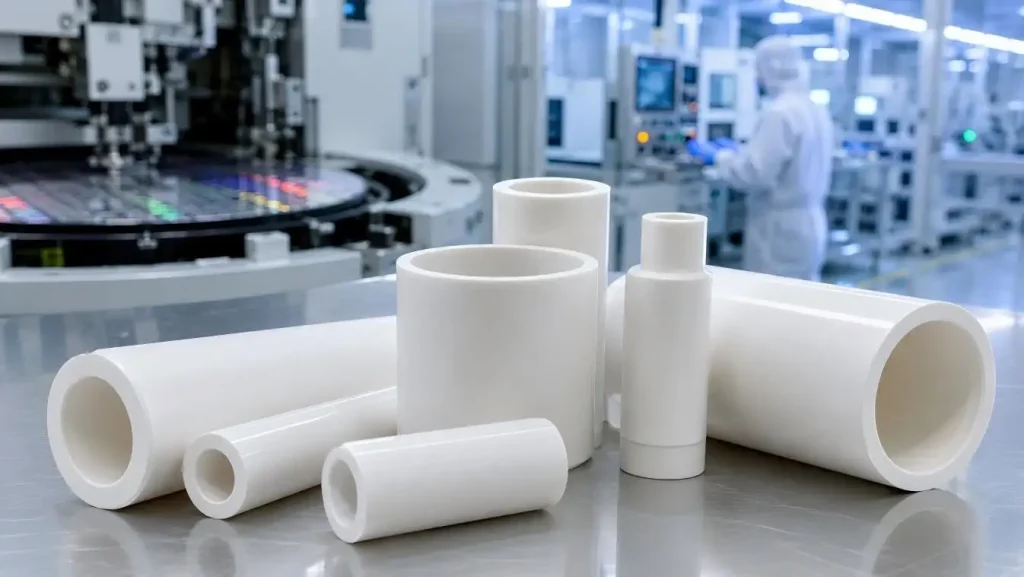

ジルコニアチューブとは何ですか?

ジルコニア管は高性能な技術セラミックであり、靭性・耐久性を持ち、イットリア(Y-TZP)による変態強化プロセスにより最高レベルのセラミック靭性を測定しています。この強化により、Y-TZPジルコニアはアルミナなど他の従来型セラミックよりも優れた靭性を持っています。

高性能ジルコニア管のその他の利点には以下があります:

・強度:曲げ強度は1200MPaを超え、ほとんどの工学用金属よりも高い。

・密度:高密度(>6.0 g/cm³)、超低孔隙率

・多孔率:極めて高い硬度(モーススケールで≥9)と、ジルコニア管の優れた耐摩耗性

・化学耐性:酸、アルカリ、攻撃的なプロセス化学物質への耐性

・電気絶縁:優れた電気絶縁体(室温で>×¹¹ ohm·cmの容積抵抗率を持つ)

・熱安定性:ジルコニア管は通常、繰り返しの熱循環によって起こる寸法変化に鈍感です。

半導体製造などの文脈では、ジルコニア管は金属やポリマーが関わる問題に解決策をもたらします。

ジルコニア管が半導体製造にとって重要な理由

1. 超純度プロセスガスの供給管

半導体の製造には、シランや各種ドーパントなどの完全純粋なプロセスガスを使用し、それらを反応室に汚染されずに持ち込まれなければなりません。ジルコニア管は以下の理由でこれらのガスを輸送するための供給管として使用できます。

・化学慣性:ジルコニア管は、たとえ非常に腐食性が強いプロセスガスであっても反応せず、その結果、プロセスガスへの汚染を引き起こしません。

・化学的多孔性:ジルコニア管の高密度構造により、ガスの吸収や放出ガスがありません。

・表面仕上げ:ジルコニアチューブの高密度で密閉した表面は清掃が容易で、粒子の蓄積を最小限に抑えます。

2. 高温炉の部品

拡散、酸化、アニーリングなどの半導体プロセスの多くは、1000°C以上の温度で行われます。 ジルコニアチューブは以下のように使用できます:

・熱電対保護用のスリーブ:これらのチューブは、高温腐食性および/または溶融性のある物質との接触から熱電対を保護するために使用されます。

・支持管およびライナー:これらの管は、一部の金属の軟化・変形点を超える温度で加熱要素の支持として使用できます。

•熱効率が高く、非常に効果的かつ低熱損失のチューブ:ジルコニアチューブの熱伝導率は3 W/m·k未満です。

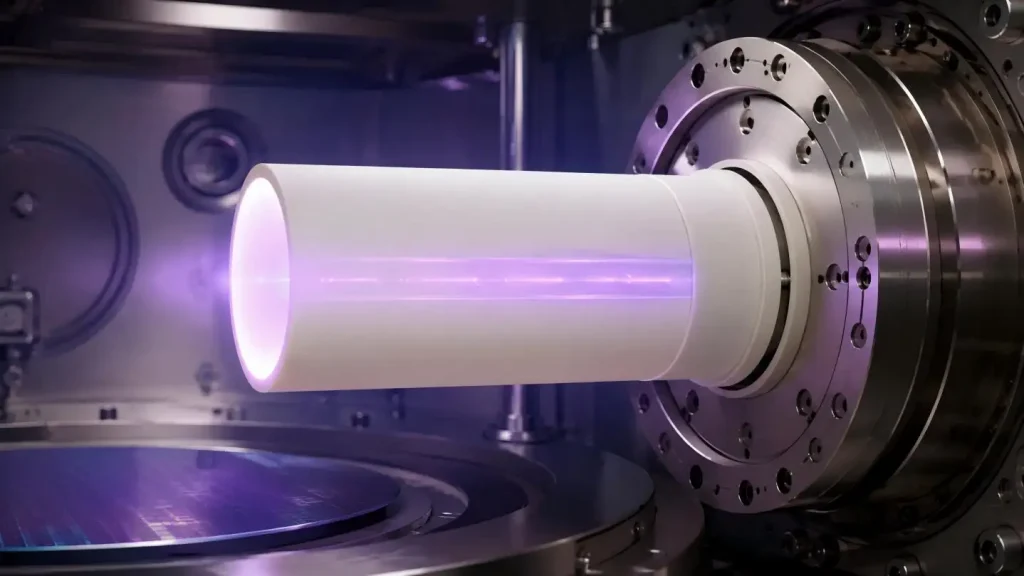

3. エッチングおよびデポジション装置

エッチングを伴うプロセス、CVD(化学気相増着)およびPVD(物理気相増着)には、腐食性プラズマと高温の両方に耐える高温ジルコニアチューブが使用されます。ジルコニアチューブは以下の通りです:

・プラズマ耐性:チューブはイオンエッチングプロセスにおける物理的および化学的侵食に耐性があります。

・寸法安定性:チューブは数千回のプロセスサイクルを経ても内径・外径および公差を維持します。

・汚染なし:ジルコニア管はシリコンウェハーに有害な金属汚染物質を放出しません。

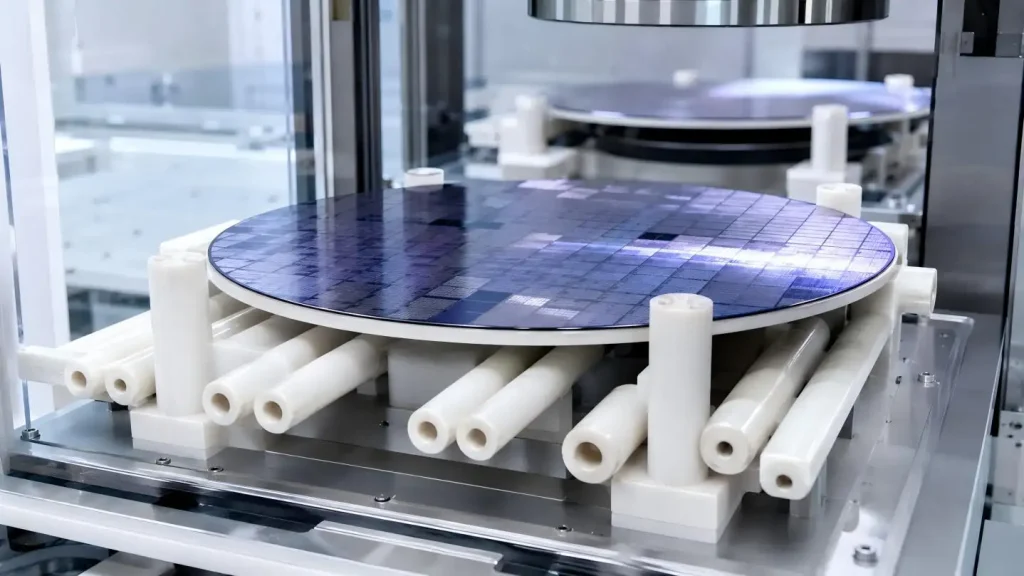

4. ウェハーの取り扱いと保護

ジルコニア管は以下の通りです。:

•ウェハー保護:高温 processing.al における脆弱なウェハーの支援を考慮。絶縁:電子構造物のESDからの保護。

・クリーンルームの安全性:粒子を発生させない非多孔質のチューブ。

UPCERA:精密陶芸の20年の歴史

2003年に設立されたUPCERAは、精密セラミックスの開発20年を経て、中国初のジルコニアセラミックスリーブのファイバーオプティクス用スリーブの開発・製造企業です。

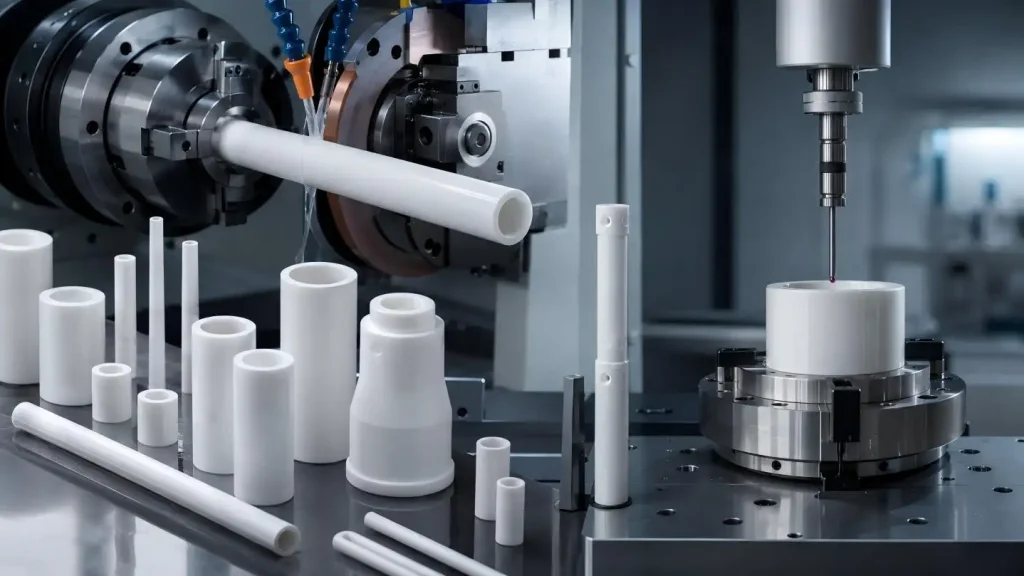

1.ジルコニア管製造

ジルコニア管の製造には以下が含まれます:

・チューブは1500〜1800°Cの高温で焼結されます。

・焼結後処理、CNC加工は公差±0.005mmで行われます.

・多様な材料の生産能力:YSZ、ATZ、ZTA、青ジルコニアおよびブラックジルコニア、その他の特殊配合。

精度保証:

・Uprecareジルコニア管は半導体産業での使用を想定して設計されています。

2.ジルコンチューブと精密保証

・外径1〜25mmの管は外径±0.002mmとします。外径20〜50 mmの管は外径±0.003 mmとされます。

•直径0.5〜3mmのチューブでは、内径の精度は±0.001mm、3〜10mmの場合は±.003mmとします。

•管の長さは最大1000mmで、精度は±.005mmです。

•表面粗さはRa0.03です。

•丸み、同心率、直線性はそれぞれ±0.002 mm、±0.002 mm、±0.004 mm。

3.次元範囲

ジルコニア管は以下の範囲で提供されています:

•長さは最大1000mm。

•外径最大250mm。

・内径(貫通孔):最大200mm。

・内径(盲点)最大50mm。

・内径(段差孔):最大50mm。

・最小壁厚:0.1mm

• 最小掘削径:φ0.4mm。

・最小ねじ径:M2。

4.カスタマイズ機能

UPCERAはカタログサプライヤーとは異なる新しい視点を提供します。多くのメーカーが標準部品を提供していますが、UPCERAの工場直販のカスタムジルコニアセラミックは、顧客の実際の用途要件に基づいて製造されています。その結果、次のようになります:

・設計の柔軟性:簡単に利用できるカスタムサイズ、公差、特殊構造。

・応用に関連するソリューション:半導体リソグラフィーおよび検査の工具や装置の部品。

・迅速なプロトタイピング:迅速な対応で短納期が保証されます。

素材選択:ジルコニア vs. その他

半導体用途ではわずかに優れているジルコニアに加え、UPCERAにはアルミナ、窒化ケイ素、窒化アルミニウム、炭化ケイ素などのセラミックスも含まれています。

財産	ジルコニア(3Y-TZP)	アルミナ(96-99.95%)
曲げ強度	≥1200 MPa	学年によって異なります
破壊靭性	6.5〜8 MPa·m¹/²	それより少なく
硬度	≥9 モーズ	ハイ
耐摩耗性	スーペリア	よし
耐熱衝撃	≥300°C	中程度
表面粗さ	Ra0.03	Ra0.1

なぜジルコニアなのか:

・衝撃や破壊による深刻な亀裂を伴う応用

・熱循環クラッキングに関する応用が懸念されています。

・部品の長寿命のための高摩耗用途。

なぜアルミナなのか:

・一般的な断熱に関する応用。

・塗布。

・過激な硬度を伴う応用。

半導体エコシステム全体での応用

フロントエンド製造

・拡散炉:ジルコニアのプロセスチューブとウェハーボート。

・イオン注入:ビームライン内の絶縁部品と開口部。

・急速熱処理(RTP)用のリングおよび支持構造物。

バックエンド製造

・組立部品:精密な位置決めと支持。

・試験・検査:検査用工具や基材のキャリア。

支援インフラ

・ガス供給システム:超純ガス導管。

・真空システム:シールおよびフィードスルー。

・分析機器用の高精度ラボおよび自動化システム。

市場概観

2024年の世界のセラミックチューブ市場の評価額は208億7千万米ドルです。2030年までに、この規模は284億8千万米ドルに増加し、年平均成長率(CAGR)は5.16%になると予測されています。この市場成長を牽引しているのは以下のトレンドです:

・半導体の世界的な製造増加。ファブが増えれば、精密セラミック部品の需要も高まります。

・半導体の複雑性増加。高度で複雑な半導体とともに、複雑な製造ニーズやより珍しい材料が生まれます。

・AI:桁違いに大きな新しい光学モジュールは、古いモジュールよりも多くのジルコニア部品を必要とします。

月間1億本のセラミックチューブを生産しており、UPCERAはおそらく世界最大の供給源です。

精度の重要性

ビジネスの観点から見ると、UPCERAの精密さは必須となっています。以下の精度特性が提供されます:

•±0.001mmの精度により、製造と流れの均一性が保証されます。

•Ra0.03の表面粗さは欠陥のないガス流を生み出します。

•0.002mmの同心率により部品の適合性が保証されます。

・直接販売は需要と供給の保証を生み出す。

結論のコメント

ジルコニア管は、最も過酷な環境下でも極めて高い信頼性を伴いながら、半導体製造に必要な極めて高い精度を提供します。20年以上の経験、世界水準の精密加工、そして単純なチューブからマイクロメートル単位の複雑な段差構造まで、完全なカスタマイズが可能なUPCERAは、業界のあらゆる課題に立ち向かいます。品質と精度の保証により、UPCERAのデザインは一貫性を保っています。UPCERAのジルコニアチューブおよびセラミック設計ソリューションについて詳しく知りたい方は www.proupcera.com をご覧ください。

FAQs

Q1。ジルコニアチューブとは何ですか?

ジルコニア管は、精密で構造的なジルコニウム(ZrO₂)管で、非常に強靭であり、さらに熱安定性と耐食性を備え、さまざまな産業用途で有用です。

Q2。なぜ半導体ファブにおいてジルコニアは金属よりも優れているのですか?

ジルコニアは金属よりも攻撃的な化学物質が少なく、金属汚染もありません。高温でも次元安定性を保ちますが、これは様々な金属では一般的ではありません。

Q3。チップ製造におけるジルコニア管の応用は何ですか?

ジルコニア管はガス管、炉用ライナー、熱電対保護管、そしてウェハーキャリアに用いられます。また、エッチングや堆積工程で使用されるプラズマにも耐性があります。

Q4。ジルコニアチューブの製造における精度のレベルはどのくらいですか?

現代技術の助けを借りれば、内径公差±0.001mm、表面粗さRa0.03、丸み0.002mmのチューブを製造することが可能です。

Q5。ジルコニアチューブはさまざまな形で作れますか?

もちろん、カスタム形状には様々な直径の穴、ブラインドホール、ねじ込みやテーパードの端を持つチューブなどが含まれます。
