ジルコニアセラミックシャフトおよびブッシングアセンブリ:ウェハーの取り扱いと位置の強化

半導体製造におけるウェハーの取り扱いは、ナノメートル単位のクリーンさと精密な位置取りが求められます。従来のシャフトは摩耗し粒子を発生させます。ジルコニアセラミックシャフト技術はUPCERAと同様にこれらの問題を抱えません。ウェハー取り扱いにおいて、ジルコニアシャフト技術は金属インターフェースに代わり、耐用年数、位置精度、操作清浄性を向上させます。

ジルコニアセラミックシャフトとブッシングアセンブリとは何ですか?

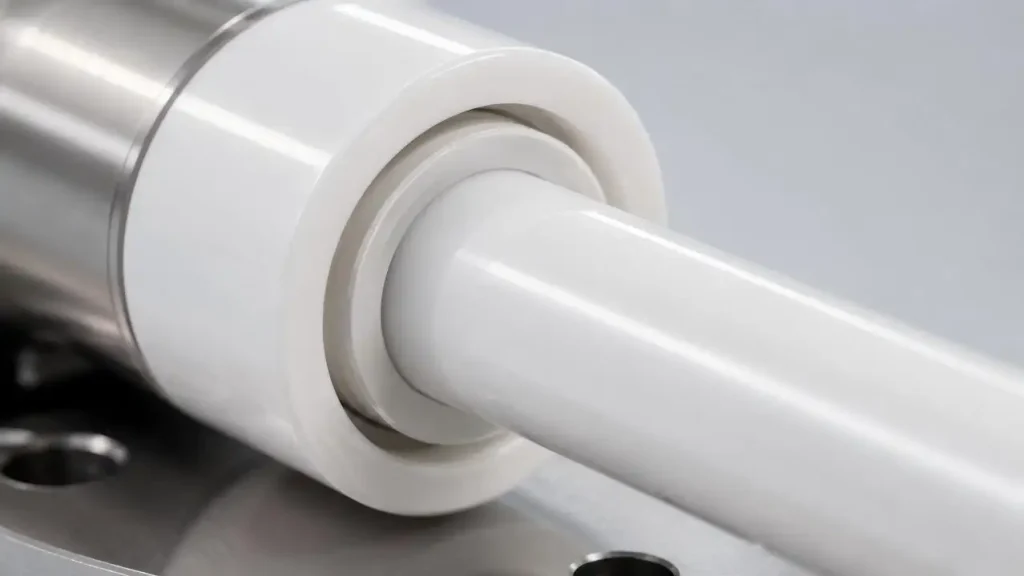

A シャフトとブッシングペア摩擦のない動きを可能にする非金属的なインターフェースを提供します。セラミック軸は安定した軸を維持し、ブッシングは正確な内側表面でセラミック表面へとドリフトします。金属とは異なり、セラミックは漂流しないため、表面の完全性をミクロン単位まで保ちます。

なぜジルコニアなのか?半導体における材料の利点

ジルコニアには金属破壊モードがなく、以下の特性を持っています。

・硬度と耐摩耗性:Vickers 1800-2000 HVは数百万サイクルにわたるアライメントに対する耐摩耗性を提供します。

・破壊靭性:アルミナの靭性は2〜3倍で、高速ロボットの衝撃と応力に耐えられます。

・化学・耐腐食性:気体や液体の不活性で粒子を汚染しない材料として機能します。

・電気絶縁および非磁性:位置センサーに干渉しません。

・高温安定性:構造を変えずに熱サイクルに耐えられます。

重要な精度:UPCERAの加工能力

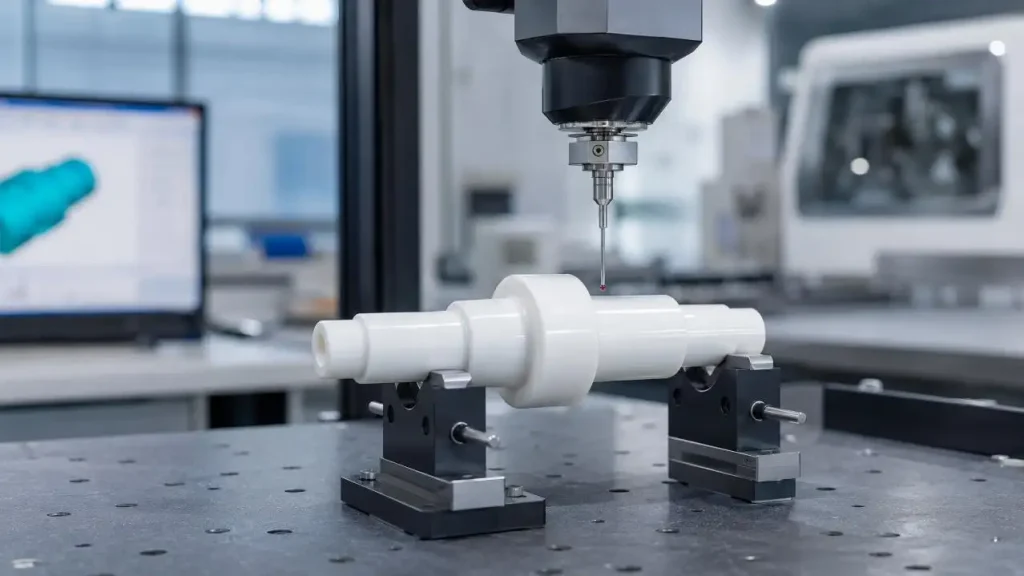

半導体用途において材料特性は必要ですが、それだけでは十分ではありません。ジルコニアセラミックシャフトは、低摩擦の組み合わせに適合するために正確な公差を持つ必要があります。UPCERAは顧客仕様に従い、原料ジルコニアをウェハー処理装置用のセラミックシャフトに変換します。

以下はUPCERAのセラミックシャフトおよびブッシングアセンブリの重要な仕様です。

•長さ範囲:≤300 mm、多くのウェハー取り扱いシステムに設計の柔軟性を提供します

・外径:≤150 mm、コンパクトおよび大判モーションステージに対応し

・表面粗さ:Ra 0.02–0.2、接触や回転または滑り動作時に摩擦や熱発生が最小限の超滑らかな表面

・最小壁厚:0.1 mm、省スペースかつ軽量設計

・丸み:0.002 mm、ランアウトなし、したがって真の円運動

・同心率:0.002 mm、シャフトとブッシングの軸間にランアウトなし

・直線性:0.004 mm、バインなし、軸に沿った不均一な荷重なし

•直角度:0.005 mm、部品が取る複数の位置軸に沿った角度誤差なし

これらの公差により、最初の組み立て時に適合する部品が可能になり、長時間の使用中もインターフェースの正確さを保ちます。場合によっては、UPCERAはRa 0.02までの表面仕上げを実現し、二次研磨の必要を大幅に減らし、あるいは不要にします。

ウェハー取り扱いとセラミックシャフトおよびブッシングアセンブリの役割

ウェハーハンドリングとは、一連のロボットアーム、エンドエフェクター、モーションステージを用いてシリコンウェハーを異なる処理ステーションに自動輸送することです。ジルコニアセラミックシャフトは、ウェハー取り扱いにおける多くのシステムにとって重要な構成要素です。

ウェハー転送ロボット

・機能:処理、積み込み、検査ステーション間でウェハーを輸送するためのロボットアーム。

・セラミックの貢献:耐摩耗性で低摩擦のジルコニアセラミックシャフトがジョイントおよびガイドウェイに使用されています。

・利点:高い信頼性とウェハーの精密さを低メンテナンスで提供すること。

ウェハー位置測定段階

・機能:リソグラフィー、検査などの操作でウェハーを配置するための動作ステージ。

・セラミック貢献:低摩擦インターフェースを持つセラミックシャフトおよびブッシングアセンブリ。

・利点:位置の再現性が高く、プロセスの高収量を実現します。

ロードポートとトランスファーチャンバー

・機能:真空および制御された大気システムからウェハーを輸送するためのインターフェース。

•セラミック寄与:ロードポートのドアおよびエレベーター機構はジルコニアセラミックシャフトブッシングを使用し、真空ポートを密閉し、プロセスガスに耐性があります。

・利点:汚染の減少と耐用年数の延長。

エンドエフェクターとフォーク

・機能:転送作業でウェハーを噛み合うためのフォーク。

•セラミック寄与:アルミナ製のフォークのモーションインターフェースは、ジルコニアセラミックシャフトブッシングで作られることが多いです。

・利点:ウェハーへの機械的ストレスが最小限で、クリーンで汚染のない動作が可能。

精密位置決め:ナノメートルが重要な場所

半導体製造において、部品の位置がずれていると性能に大きな影響が出て、デバイスの降伏も同様です。

セラミックシャフトおよびブッシングアセンブリ内で精密な位置取りを実現する方法は複数あります。

•幾何学的安定性:ジルコニアは荷重や温度変化に対して形状を保つため、ジルコニアセラミックシャフトは金属部品の「公差クリープ」に悩まされません。これにより、ポジショニングシステムは非常に長い生産期間にわたって維持されます。

・低摩擦運転:UPCERAのセラミックシャフトおよびブッシングアセンブリは超滑らかな仕上げ(Ra 0.02–0.2)を持ち、非常に低い摩擦係数を実現しています。つまり、使用中にははるかに少ないエネルギーが熱に変換され、さらに細かく制御されることを意味します。したがって、熱ドリフトも減少します。

・精密なフィットとアライメント:厳密な公差により、ブッシングとシャフト間にバックラッシュのないフィットを実現します。これにより、組み立ての非常に有利な特性が生まれます。すなわち、サイズや位置の変化に応じて高い明確な動きと精度を持つことです。

・非磁性動作:ジルコニアは非磁性であるため、電磁位置センサーやエンコーダーへの干渉は問題ありません。つまり、フィードバックシステムはクリーンで正確な信号を受信できます。

半導体装置以外の応用

ウェハーの取り扱いと精密位置決めが当社の特許技術の主な用途です。しかし、ジルコニアセラミックシャフトおよびセラミックシャフトおよびブッシングアセンブリ技術は、耐摩耗性と化学的安定性を摩擦アライメントと組み合わせられるあらゆる産業で使用可能です。これには以下が含まれます:

•ポンプおよび流体取り扱いシステム:これは、反応性のないスムーズな化学操作における化学ポンプや計量、医療機器および流体輸送を含みます

・医療機器および実験機器:血液ポンプや分析装置、その他の医療機器は、無菌かつ耐腐食環境で動作します

・産業オートメーション:持続性の低摩擦の動きはアクチュエーター、ロボティクス、コンベヤーにとって極めて重要です

・航空宇宙・防衛:耐熱性と高ストレス耐久性を持つ高性能システム

・繊維・印刷機械:高速運転と最小限の摩耗による長期的な依存

結論:精密運動の未来

半導体デバイスがより小型化し、部品数が増えるにつれて、モーションシステムもそれに伴う進化が必要になるでしょう。ジルコニアセラミックシャフト技術は、UPCERAのセラミックシャフトとブッシングアセンブリによる正しい方向への一歩です。機械加工の急速な進歩とジルコニアの優れた特性により、ウェハーの取り扱いシステムはよりクリーンで正確かつ信頼性の高いものとなります。この技術は、メンテナンスの必要性を減らし、生産量を向上させたメーカーにとって、一貫性が高く収益性の高いシステムを提供します。ジルコニアセラミックシャフト技術は金属の代替ではなく、半導体製造の能力を容易に拡張するツールです。

よくある質問

Q1: ジルコニアセラミックシャフトとは何ですか?

これは高精度なセラミックロッドであり、過酷な条件下で直線的または回転的な動きを受けても耐久性があり安定性に優れた摩擦耐性軸を提供します。

Q2: ウェハー取り扱いにおいてステンレススチールの代わりにジルコニアを使う利点は何ですか?

ジルコニアは非常に硬く、腐食に強いです。これは非磁性で、摩耗や粒子の生成もしません。

Q3: UPCERAはどのくらいの許容範囲を提供していますか?

同心率と丸みは0.002mm、直線性は0.004mm、表面粗さはRa 0.02以上です。

Q4: セラミックシャフトとブッシングアセンブリは真空システムに対応していますか?

はい、ジルコニアは非多孔質で高真空条件下でもその完全性を保ち、ガスを放出しません。

Q5: この組み立てはどのように位置測定の精度を向上させますか?

幾何学的安定性、低摩擦、ゼロまたは極めて最小限のバックラッシュが、ナノメートル単位で実質的かつ繰り返し可能な運動を保証します。
