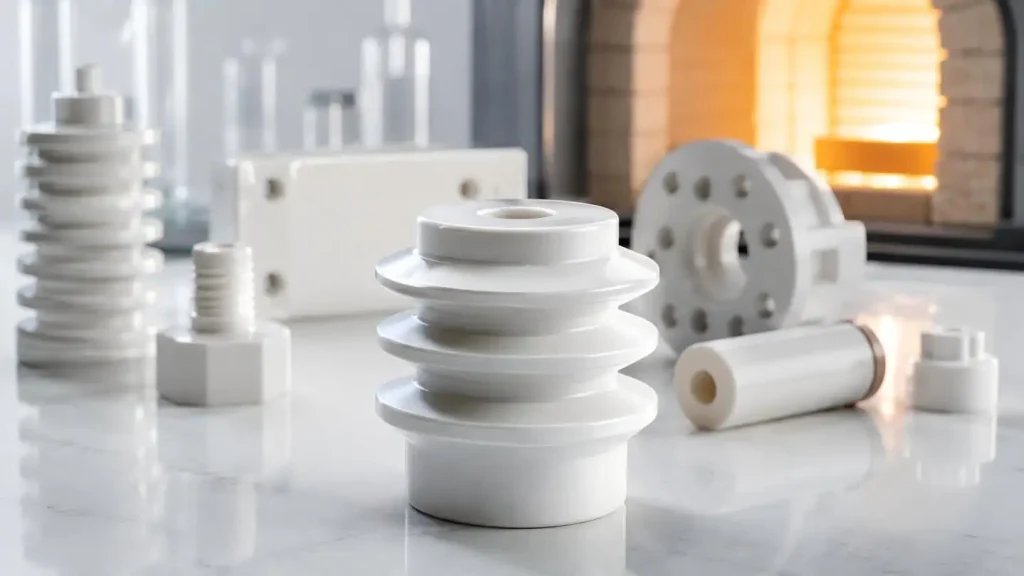

セラミック絶縁体:真空給入およびシーリング技術

電気的絶縁は、特に真空や超クリーン環境で動作する高精度エンジニアリングシステムにおいて、不可欠な設計要素となりつつあります。セラミック絶縁体は主要な解決策の一つです。特に、アルミナ系システムは真空フィードスルーやシール技術に組み込まれました。

UPCERAはこの分野で先進的なメーカーの一つであり、過酷な工業システムにおける電気的、熱的、機械的安定性のニーズに対応する高純度アルミナセラミックスの多様な製品を提供しています。

本文書の目的は、セラミック絶縁体の技術について、構造的かつ技術的に明確な全体像を提示し、特に真空給流、アルミナの特性、設計構造の考慮事項、システムの配置に焦点を当てることです。

1. 真空システムセラミック絶縁体とは何か?

真空システム内のセラミック絶縁体は、絶縁体の気密な真空仕切り内で電気的分離を提供します。この真空絶縁体は、異なる圧力を持つ2つ以上の領域を分離します。

セラミック絶縁体は以下に見られます:

・真空システム

・半導体加工工具

・高電圧フィードスルー

・RFおよびプラズマシステム

ガラスやポリマーと比べて、アルミナやほとんどのセラミックは熱、電気、破壊、プラズマ侵食に対して優れた耐性を持っています。

陶器は以下のような多くの重要な機能を果たしています。

・真空パック

・機械的および熱的安定性

・電気絶縁

2. アルミナセラミック絶縁体:材料基盤

現在、ほとんどの高性能セラミック絶縁体システムは高純度アルミナ(Al2O3~99%)を使用しています。この材料は、機械的、熱的、電気的特性の中間的な範囲を持つため、有利であることがわかっています。

コア材料特性:

・高純度アルミナ含有量:信頼性の高い長期誘電安定性を保証します

・低誘電損失:交流および射頻の場合のエネルギー損失を最小化

•高ブレークダウン電圧:高電圧運転で安全性を提供します

• 優れた耐熱性:多くの用途で構造強度>1000°Cを維持

・化学的不活性:酸、アルカリ、プロセスガスにさらされても腐食しません

3. 真空給流および密封構造設計

真空システムにおいて、セラミック絶縁体部品は真空供給装置の一部であり、真空チャンバーの一方から他側へ電気信号や電力を真空を破壊せずに伝達します。

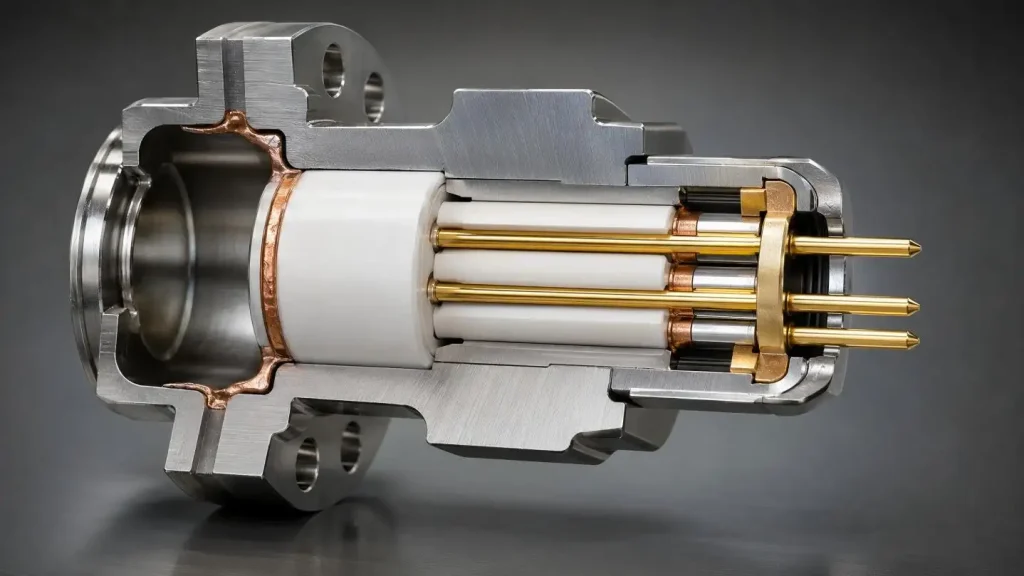

典型的な構造物は以下の通りです:

・セラミック絶縁体

・金属フランジまたはハウジング

•ガラスまたはろう付けシールインターフェース

・導電性ピンまたは多チャネル電極

重要な設計上の考慮点:

・セラミックから金属へのろう付け:密閉性と機械的強固な結合が得られます

・熱膨張の整合:温度サイクル中の応力と損傷を最小限に抑える

• 多孔設計:複数の導体や流体チャネルをコンパクトにルーティング可能

・ギャップ設計許容差:組み立ての電気性能および機械的安定性の両方に影響を与える

4. 多孔アルミナセラミック絶縁体設計

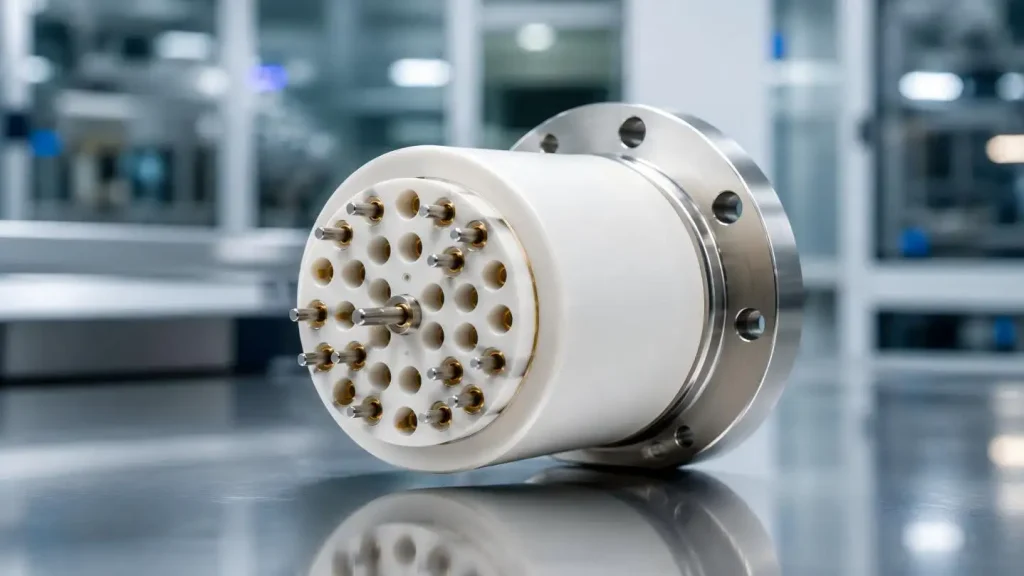

コンパクトで多機能なフィードスルーは、多くの現代産業システムで求められています。このニーズに応えるため、マルチホールセラミック絶縁体設計は、1つのセラミックボディ内に複数のチャネルを含んでいます。

マルチホール設計の利点

1) 高い積分密度

• 単一のコンポーネント内で多くの信号経路を配置することを容易にします

2) 空間効率

・真空組み立てのスペースを小さくできる

3) 配線の柔軟性

・電子機器のより複雑な設計が可能

4) シール信頼性

・シール貫通部の減少

5. 精密工学および技術要件

・真空および高電圧システムにおいては、高性能な工学用セラミック絶縁体はミクロン単位の非常に限定的な公差を持つことが求められます。

典型的な値

仕様	典型的な価値
長さ	≤ 300mm
アウターディメンション	≤ 150mm
表面仕上げ	Ra 0.02 – Ra 0.2
壁厚	≥ 0.1 mm
丸み	≤ 0.002 mm
同心率	≤ 0.002 mm
直線性	≤ 0.004 mm
垂直性	≤ 0.005 mm

これらの公差は以下の点で重要です:

・超低圧における真空の完全性を確保する

・絶縁材料の性能を安定化させる

・大量生産のための組み立ての容易さを確保する

6. 製造・エンジニアリング能力(UPCERA)

UPCERAは高強度アルミナセラミックス向けの先進システム開発に注力し、真空および高電圧用途向けの最先端のセラミック絶縁体ソリューションを提供しています。

当社のエンジニアリング能力の顕著な利点は以下の通りです:

・精密加工:複雑なジオメトリをマイクロンレベルで制御

・先進材料開発:99%高純度アルミナの制御された配合

・製造管理:精密アセンブリで達成可能な±0.01 mmの公差

・多孔構造設計:高密度給水管の設計能力

・グローバルコンプライアンス:製品はRoHSおよびREACHに準拠しています

上記を踏まえると、UPCERAセラミック絶縁体の特徴は、半導体工具、電力システム、高度な産業用機器への統合を目的として設計されています。

7. セラミック絶縁体技術の利点

セラミック絶縁体システムの真空環境下での性能は、その電気的、機械的、化学的安定性を包括的に測る指標です。

主な利点:

・強い誘電強度:高電圧下で破壊されない

・熱安定性:高温および急速冷却でも同じ特性を保持

・機械的耐久性:時間の経過とともにひび割れや変形、疲労などが起きません

・耐腐食性:化学的に過酷な真空環境での良好な性能

・非磁性挙動:感度の高いRFおよび電子測定システムを妨害しない

• 低放出ガス:超高真空(UHV)条件下で許容

8. セラミック真空フィードスルーシステムの応用

セラミック絶縁体ベースのフィードスルーは、真空や電気絶縁を必要とする先進産業で一般的に使用されています。

半導体および電子製造

・ウェハー処理:真空チャンバー内の信号伝送

・エッチングおよび堆積:プラズマにさらされた際の電気的絶縁

・クリーンルーム自動化:汚染や信号干渉なし

真空およびRFシステム

・RFプラズマ:高周波RF真空プラズマ中の安定した誘電体

・真空研究:測定の精度と精度

・粒子加速器:絶縁が電気的破壊に耐えられる

高電圧産業用機器

・電力システム:小型アセンブリでの安全な電気的絶縁

・高電圧スイッチ:密閉環境でのアーク発生防止

・エネルギーシステム:安定した長期絶縁

航空宇宙・医療システム

・航空宇宙センサー:真空や熱応力によるアークのない絶縁

・医療機器:無菌性のある電気絶縁

・精密機器:電気信号の干渉のない感度領域

最後の言葉

現代の産業がより真空状態で稼働し、より高電圧に依存する中で、より精密で電気的に信頼性の高いシステムへの需要が高まる中、セラミック絶縁体はより基本的な部品の一つとなっています。

高純度アルミナ、多孔構造設計、精密製造を活用し、セラミック絶縁体技術は以下の機能を提供します:

・真空給電システムにおける安定した動作

・極端な条件下での信頼性の高い電気絶縁

・長期的な機械的および化学的耐久性

・コンパクトかつ複雑な産業システムへの統合

セラミックベースの真空密封および絶縁技術は、先進的なメーカーの能力を活用し、半導体やエネルギー産業、特にUPCERAなどの精密工学において依然として不可欠です。

よくある質問

Q1。真空システムの文脈でセラミック絶縁体は何をするのでしょうか?

セラミック絶縁体は、給電システムにおける真空閉鎖を確保しつつ電気絶縁を提供するために使用されます。

Q2。なぜアルミニウムがセラミック絶縁体の製造で最も一般的な選択肢なのでしょうか?

アルミナは高い誘電強度を持ち、熱安定性と真空封じ込めを提供します。

Q3。真空セラミック給料とはどういう意味ですか?

真空セラミックフィードスルーとは、真空環境下で電気信号の伝達を可能にする密閉された界面構造を指します。

Q4。セラミック絶縁体はどのように真空の完全性を提供するのでしょうか?

セラミック絶縁体はガス漏れを防ぐことで真空の完全性を提供し、金属部品への気密接合の支持も提供します。

Q5。なぜアルミナセラミック絶縁体は高電圧に耐えられるのか?

アルミナセラミック絶縁体は非常に高い破壊電圧により高電圧に耐えられます。
