ジルコニア変換強化:なぜ3Y-TZPセラミックスが脆性破壊に耐えるのか

高度な構造用セラミックの中で、ジルコニアはしばしば「セラミック鋼」と表現されます。これはジルコニアが延性金属のように振る舞うという意味ではありません。むしろ、多くの脆性セラミック材料と比べて、約3モル%イットリア(Y₂O₃)で安定化された四角ジルコニア多結晶の3Y-TZPジルコニアは、高強度と高い破砕靭性という貴重な組み合わせを提供します。

その主な理由は変革の強化です。3Y-TZP内部では、室温の準安定状態で四角ジルコニア粒子の大部分が保持されています。亀裂が伝播し始めると、亀裂先端近くの高応力場が局所的な四角晶から単斜晶への相変態を引き起こすことがあります。この変換には小規模ながら重要な体積膨張が伴い、亀裂先端周辺に圧縮応力が生じ、さらなる亀裂成長を困難にします。

1. ジルコニアの三つの結晶構造

純粋なジルコニアは温度に応じて3つの主要な結晶構造に存在します。これらの段階を理解することが、トランスフォーメーション・タレンテーニングを理解するための出発点です:

• 単斜晶ジルコニア(m-ZrO₂):室温では安定ですが、靭性は比較的低いです。ジルコニアセラミックが主に単斜相を含む場合、従来の脆性セラミックのように振る舞う傾向があります。
• 四方ジルコニア(t-ZrO₂):高温でも安定し、変換強化が可能です。しかし、純粋なジルコニアでは、正方晶粒は通常冷却中に単斜相に変化し、体積膨張率が約3%から5%で、亀裂や崩壊を引き起こすことがあります。
• 立方ジルコニア(c-ZrO₂):さらに高温でも安定します。安定剤含有量が高いと立方相分数が増加し、これは半透明性やイオン伝導性に有用ですが、通常は構造部品に必要な変質強化ポテンシャルを低下させます。

高強度構造用セラミックの場合、単にジルコニアを「できるだけ安定させる」ことが目的ではありません。本当の目的は、四角晶粒を室温で準安定に保つことです。すなわち、自発的に変化しないほど安定しつつ、成長する亀裂の応力場の下でも変化できるほど応答性を持つことです。

2. 3Y-TZPでイットリアは何をするのか?

3Y-TZPの「3Y」とは、安定剤として約3モル%イットリアが添加されていることを意味します。イットリアは室温で四角相を保持するのに役立ちますが、この相は通常純粋なジルコニアでは高温でしか安定しません。

この安定化によって正方晶粒が完全に不活性になるわけではありません。代わりに、それらを制約された準安定状態に置きます。まさにそのために変換強化が起こり得ます。結晶粒は通常の使用中は変態しませんが、亀裂先端の局所応力が十分に高くなると、正方晶相から単斜相に変化し、亀裂駆動エネルギーの一部を消費します。

これが3Y-TZPと多くの従来型セラミックとの大きな違いの一つです。脆性セラミックでは、ひび割れが形成されると急速に増殖することがあります。3Y-TZPでは、材料が亀裂先端の周囲に局所的な抵抗機構を活性化させることができます。

3. トランスフォーメーション・タネニングの仕組み

1. 亀裂の発生:外部荷重、衝撃、接触応力、機械加工損傷、残留応力によりセラミックに微細な亀裂が生じる可能性があります。亀裂先端には強い引張応力場が形成されます。

2. 応力誘起の相変遷:割れ先端近くの準安定正方晶粒はこの高い局所応力を受けます。臨界状態に達すると、単斜晶粒子へと変化し始めます。

3. 局所体積膨張:四角晶から単斜晶への変換は約3%から5%の体積膨張と関連しています。この膨張は亀裂先端近くの微細な領域で起こるため、部品全体の大きな寸法変化は引き起こさないが、局所応力状態を変化させるには十分である。

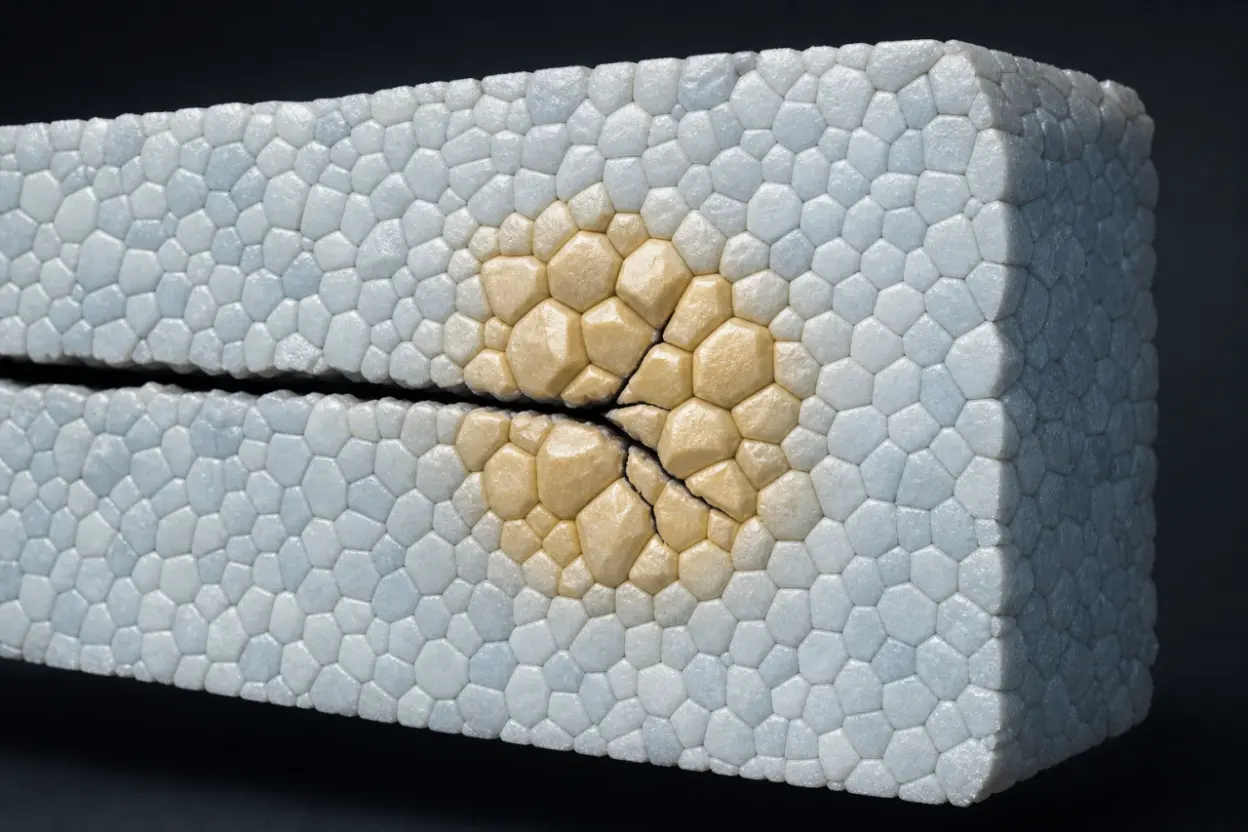

4. 圧縮応力と亀裂抵抗:変化した粒子が亀裂先端を圧迫し、亀裂開口を打ち消す閉じ力を生み出します。変形帯はまた、亀裂経路をたわみたり分岐させたり延長したりすることがあり、これにより破壊エネルギーが増加します。

その結果、ひび割れが消えるわけではありません。その結果、ひび割れは広がりがより難しくなります。これは構造用セラミックスにとって非常に重要です。なぜなら、多くの故障は小さな表面や内部の欠陥から制御不能な亀裂の成長から始まるからです。

4. 精密セラミック部品にとって重要な理由

光ファイバー、医療機器、ポンプおよびバルブシステム、精密位置決め、耐摩耗伝送部品、自動化機器において、セラミック部品はしばしば小型、厳しい公差、高い接触応力、または長期的な摩耗で動作します。素材は硬く、耐摩耗性があり、化学的に安定し、突然の脆性破壊に抵抗しにくいものでなければなりません。

変換強化された3Y-TZPジルコニアは、これらの用途においていくつかの利点を提供します。

• 破砕靭性の向上:多くのアルミナセラミックと比べて、3Y-TZPは一般的に亀裂伝播に対してより良い抵抗力を提供します。

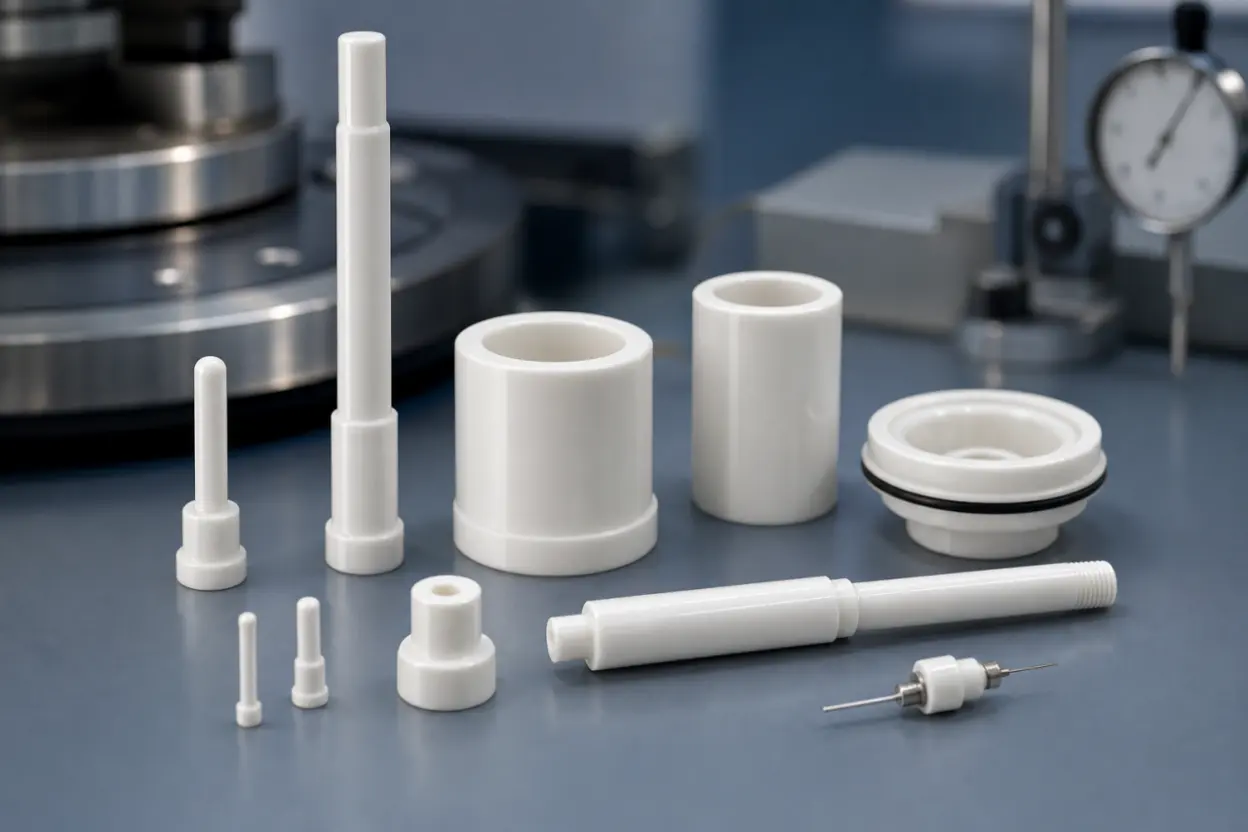

• 衝撃や刃先の欠けに対する抵抗性の向上:小型シャフト、プランジャー、スリーブ、位置ピン、ガイド部品、その他の局所的な応力にさらされる部品に有用です。
• 精密加工に優れた適合性:ジルコニアは、厳密な寸法公差と低い表面粗さまで研磨、重ね、研磨が可能です。

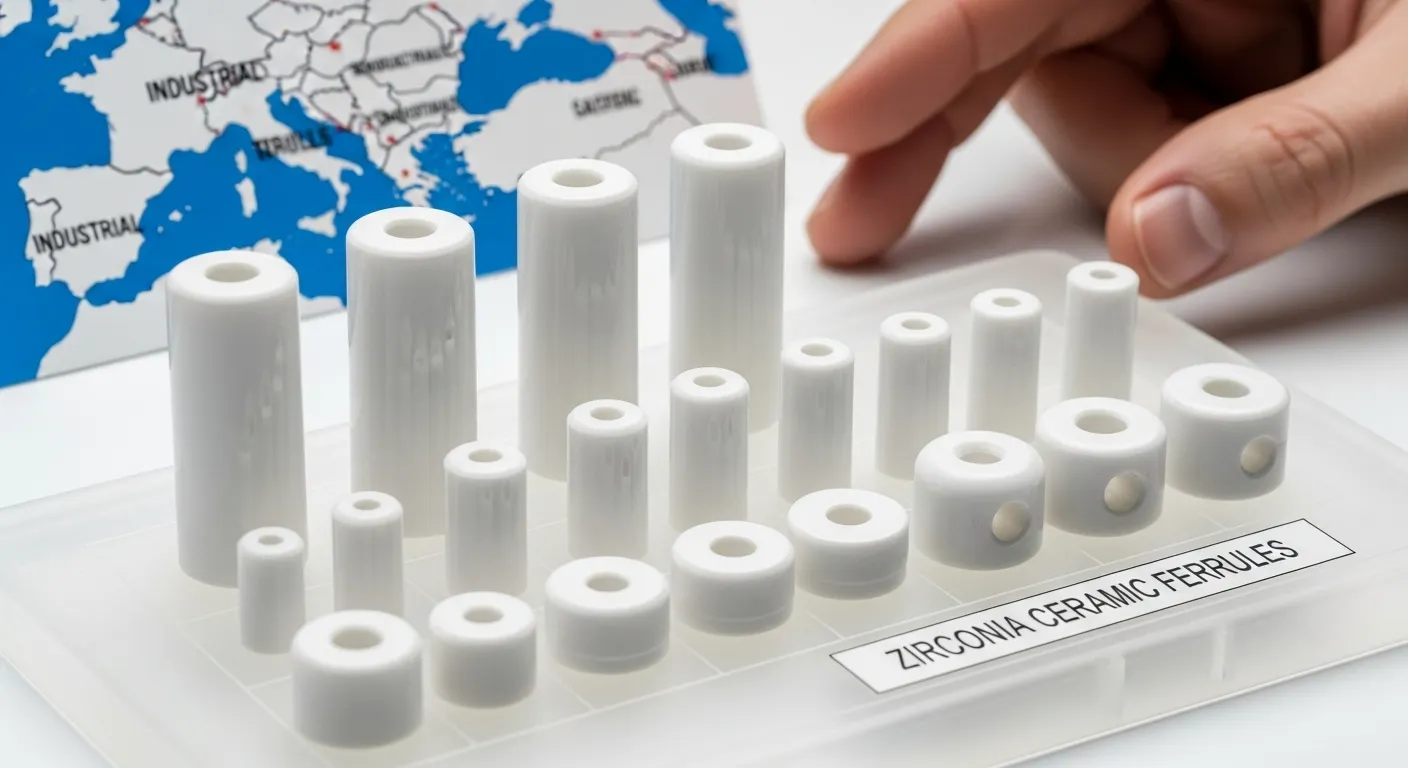

• 良好な耐摩耗性と耐腐食性:ポンプやバルブ部品、流体制御部品、ファイバー接続部品、その他の長期的な接触やスライド用途に適しています。

5. 変換強化は普遍的な保証ではありません

変形強化はジルコニアセラミックが壊れないという意味ではありません。これにより、材料の亀裂伝播に対する抵抗性が向上します。ジルコニアは金属のように延性を持たせるものではありません。実際の性能は、粉末純度、安定剤含有量、粒径、焼結プロファイル、加工応力、表面欠陥、使用環境に大きく影響されます。

例えば、過大な粒子やイットリア分布の不均一は早期の変質を引き起こすことがあります。深い傷、研削による焼け、刃の欠け、加工による過剰な残留引張応力などは信頼性を低下させる可能性があります。熱水、蒸気、または湿潤環境で長期間使用される3Y-TZP部品については、材料グレードや製造経路の選択時に熱水熟成も考慮すべきです。

結論

3Y-TZPジルコニアは、単に硬いだけでなく、応力誘起の変態強化を通じて亀裂の成長に抵抗できるため、高強度精密セラミック部品に広く使用されています。イットリア安定化準安定正方晶粒、正方晶から単斜晶への変換、局所体積膨張、亀裂先端の圧縮応力が組み合わさって、ジルコニアセラミックスの高い靭性の核心メカニズムを形成しています。

高強度、耐摩耗性、亀裂耐性の向上、精密な寸法制御が求められる用途において、3Y-TZPジルコニアは評価に値する最初の材料の一つであることが多いです。

よくある質問

Q1: 3Y-TZPジルコニアセラミックとは何ですか?

3Y-TZPは約3モル%イットリア(Y₂O₃)で安定化された正方ジルコニア多結晶です。室温下でも多くの準安定正方ジルコニアを保持し、亀裂先端付近で応力誘起の変態硬化が起こることを可能にします。

Q2: なぜジルコニアは通常アルミナよりも丈夫なのですか?

主な理由は3Y-TZPにおける応力誘起の相変化です。亀裂が伝播すると、亀裂先端近くの正方晶粒が約3%から5%の体積膨張を持つ単斜晶粒子に変化します。これにより局所的な圧縮応力が生じ、さらなる亀裂成長が困難になります。ほとんどのアルミナセラミックにはこの変形強化機構はありません。

Q3: 変形強化はジルコニアのパーツを寸法的に不安定にしますか?

通常の条件下では、成分全体の明らかな次元変化は起こりません。この変態は主に亀裂先端近くの微視的領域で起こり、局所応力状態を変化させます。しかし、熱水、蒸気、または長期湿度を伴う用途では、材料のグレード、焼結プロセス、作業条件に基づいて熱水老化を評価するべきです。

Q4: 3Y-TZPジルコニアに適した精密セラミック部品は何ですか?

3Y-TZPは、セラミックプランジャー、シャフト、位置ピン、ガイド部品、スリーブ、ポンプおよびバルブ部品、ファイバーセラミック部品、その他の小型精密構造部品など、高強度、耐摩耗性、ひび割れ性、寸法精度を必要とする部品に適しています。

Q5: ジルコニアセラミックスを選ぶ際、素材名だけで十分でしょうか?

いいえ。同じジルコニア材料名であっても、粉末の純度、安定剤含有量、粒径、焼結条件、加工方法、表面粗さ、使用環境によって性能は異なります。生産用途では、図面、公差、表面要件、荷重条件、作業媒体を一括して評価する必要があります。
