ジルコニアセラミック材料と精密加工:特性、応用、カスタム設計のヒント

ジルコニアセラミックは、高い強度、高い靭性、耐摩耗性、化学的安定性で知られる先進的なセラミック素材です。多くの従来型セラミックと比べて、ジルコニアは亀裂の伝播や衝撃に対して優れた耐性を持ち、精密構造部品、摩耗部品、シール、バルブ部品、ブッシング、医療部品、そして要求の高い産業用途に適しています。

実際のプロジェクトにおいて、ジルコニアセラミックの価値は材料自体だけでなく、部品設計、成形方法、焼結制御、精密研磨、研磨および検査能力にも左右されます。材料選択および見積もりの際には、作業環境、重要な寸法、公差、表面粗さ、組み立て方法、生産量を考慮すべきです。

1. なぜジルコニアセラミックは精密構造部品に適したのか?

多くのセラミック素材は硬く摩耗に強いですが、同時に脆い特性もあります。ジルコニアセラミックは、その材料システムが変形強化を通じて亀裂抵抗を向上させるため、局所的な応力や外部荷重に対して亀裂の成長に抵抗するのに役立つため、評価されています。

このため、ジルコニアセラミックは耐摩耗性とより優れた破壊耐性の両方を必要とする部品に選ばれることが多いです。高周波スライド、高圧シール、腐食性媒体、精密誘導、または長期摩擦用途において、ジルコニアは寸法安定性と耐用度のバランスを保つことができます。

2. ジルコニアセラミック成分の一般的な応用

ジルコニアセラミックは一つの産業に限られません。部品の形状や精度要件に応じて、産業用摩耗部品から医療、電子、化学、高級機器部品まで幅広い用途で使用可能です。

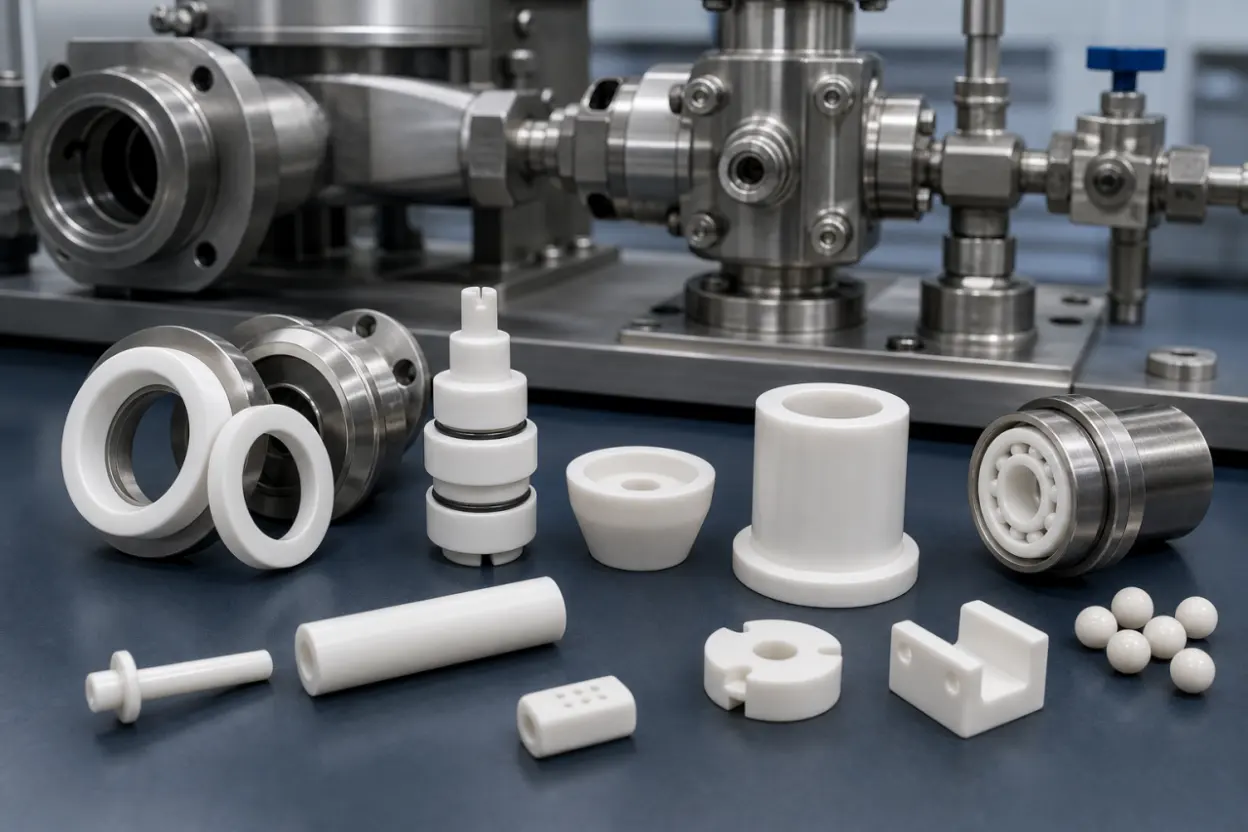

• 産業用摩耗部品:シールリング、耐摩耗バルブコア、セラミックベアリング、ガイドホイール、スライド部品、ガイドスリーブ。
• ポンプ、バルブおよび流体制御:プランジャー、バルブプレート、バルブコア、シールシート、ノズル、耐腐食部品。
• 電子機器および測定機器:絶縁構造、非磁性部品、位置決め部品、耐摩耗支持部品。
• 医療および歯科用途:生体適合性、耐腐食性、高い表面品質を必要とするセラミック部品。
• 精密機械と自動化:マイクロホール、スロット、薄い壁、曲面、組み立てられたセラミック構造。

材料の純度、外観基準、検査方法、寸法公差は業界によって大きく異なることに注意が必要です。同じジルコニア部品でも、一般的な産業用機器、医療機器、または半導体関連システムで使用される場合、異なる仕様が必要になることがあります。

3. ジルコニアセラミック精密加工で何が達成できるのか?

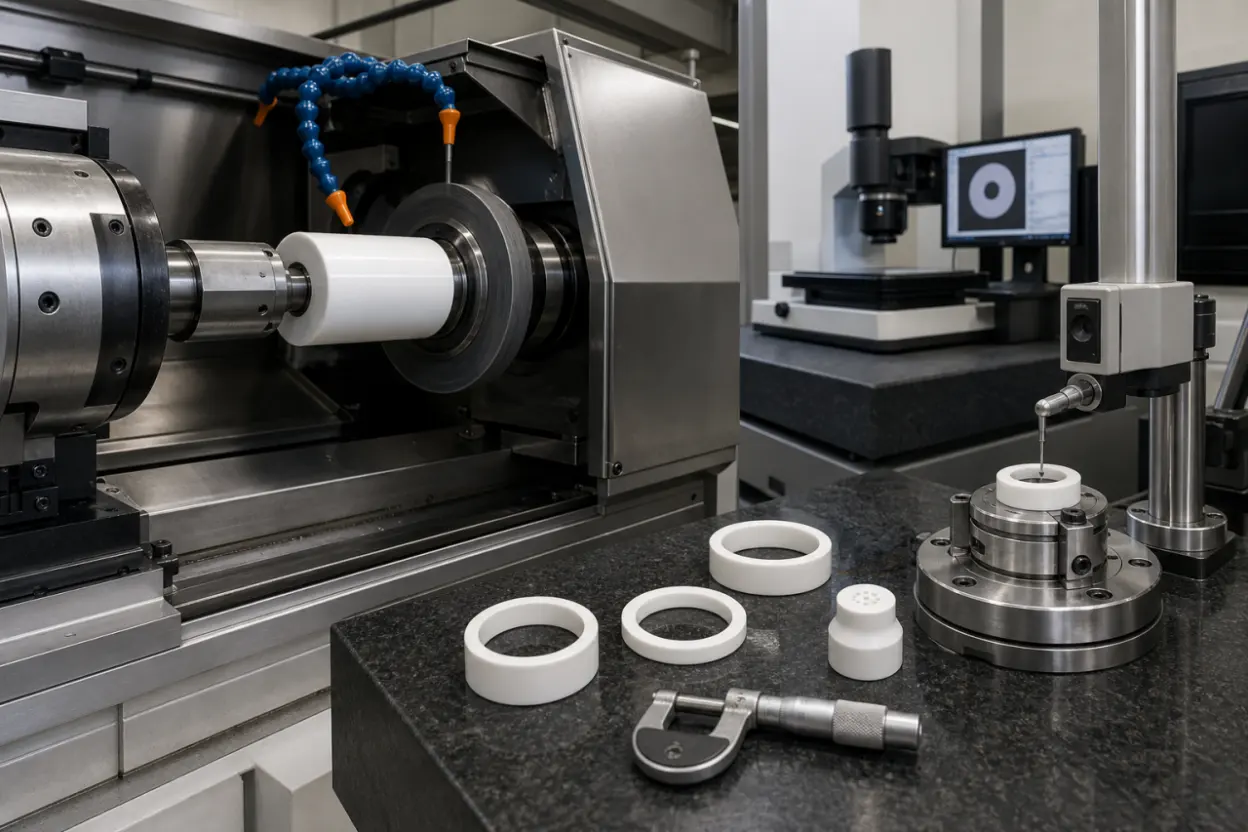

ジルコニアセラミックは硬く、焼結時に大きな収縮が起こるため、金属部品として扱うことはできません。典型的なジルコニア製造工程には、ブランク成形、焼結、精密研削、切削、スロット加工、マイクロホール加工、面取り、研磨、必要に応じて組立作業が含まれます。

選択された精密研磨または研磨面では、高い寸法精度と低い表面粗さが達成可能かもしれません。しかし、達成可能な公差とRa値は、部品サイズ、形状、材料状態、加工場所、検査方法、生産量に応じて評価する必要があります。

4. 加工の難易度とコストを高める設計

ジルコニアセラミックは全体的な性能に優れていますが、依然として硬く脆い素材です。不合理な部品設計は加工コストの増加、歩留まりの低下、リードタイムの延長を招く可能性があります。

• 薄壁構造:薄層は焼結、研削、組立時に変形、欠け、ひび割れが発生しやすいです。
• 深穴と微小穴:直径が小さく深さが大きいため、加工や検査が難しくなります。
• 鋭い角や直角:鋭い特徴は応力集中を生み出し、面取りやラジアムの使用が推奨されます。
• 大面積ミラー研磨:すべての表面で高い表面仕上げをすることで、時間とコストが大幅に増加します。
• すべての寸法で高精度:可能な限り機能的寸法に厳密な公差を限定すべきです。
• 複雑なカスタムジオメトリ:曲面、斜め面、内部スロット、多段階構造は3Dモデルで評価する必要があります。

より実用的な方法は、組み立て、密封、スライド、位置決めに影響を与える表面にのみ厳密な公差と低粗さを適用することです。機能しない表面は、コスト削減とリードタイム短縮のために、より緩やかな仕様を用いることが多いです。

5. 金属、プラスチック、その他のセラミックと比較した利点

6. 品質管理と検査の重点

ジルコニアセラミック部品の品質管理は、原材料の選定、成形、焼結、加工、最終検査を含みます。寸法精度に加え、外観欠陥、エッジ状態、粗さ、ひび割れ、組み立て適合も用途に応じて定義する必要があります。

顧客がエッジの欠け、傷、色差、表面欠陥に関して特別な要件がある場合、受理基準、検査方法、または参照写真をRFQ段階で提供し、量産中の誤解を避ける必要があります。

7. カスタムジルコニアセラミックRFQに必要な情報

製造可能性を評価し正確な見積もりを提供するために、顧客は以下の情報を提供することを推奨します。

• 2D図面および3Dモデル:重要な寸法、公差、面取り、粗さ、幾何学的要件を含む。
• 材料要件:3Yジルコニア、ジルコニアグレード、色、密度、その他の材料規格など。
• 作業条件:温度、媒体、圧力、摩擦モード、組み立て方法、断熱要件またはボディ接触要件。
• 品質基準:寸法検査方法、外観基準、許容されるエッジの欠け、粗さ要件、サンプリング計画。
• 数量とリードタイム:試作機の数量、最初のバッチの数量、推定年間量および目標納期。

図面が完成していない場合、顧客はスケッチ、サンプル写真、機能説明を提供できます。その後、エンジニアリングチームは材料選択、構造リスク、加工の実現可能性の初期評価を行います。

よくある質問

1. ジルコニアセラミックは耐摩耗部品に適していますか?

はい。ジルコニアセラミックは、多くの従来型セラミックよりも高い硬度、耐摩耗性、靭性が優れているため、ブッシング、バルブコア、シールリング、ガイド部品、スライド部品、セラミックベアリングなどに一般的に使用されています。

2. ジルコニアセラミックは精密加工が可能か?

はい、しかし実現可能な精度は部品サイズ、形状、加工場所、材料の状態、検査方法によって異なります。精密研磨と研磨は、図面レビュー後に重要な機能面に適用可能です。

3. ジルコニアセラミックとアルミナセラミックスのどちらを選ぶべきか?

ジルコニアは、靭性、ひび割れ強さ、耐衝撃性、精密摩耗性能が重要な場合に好まれます。断熱、硬度、高温安定性、コスト管理が主な優先事項となる場合、アルミナは通常より経済的です。

4. ジルコニアセラミックは複雑なカスタム形状に作ることができるのか?

はい、多くの曲面構造、スロット構造、段差構造、マイクロホール、薄壁構造、カスタム構造は成形や加工によって評価可能です。複雑な部品の場合は、3Dモデルと明確に定義されたキー公差を強く推奨します。

5. ジルコニア陶器の引用で最も重要な情報は何ですか?

完全な図面、材料要件、数量、作業条件、受領基準が最も重要です。図面がない場合は、サンプル写真、スケッチ、機能記述を初期の実現可能性レビューに利用できます。

CTA |カスタムジルコニアセラミック加工サポート

高い強度、耐摩耗性、耐腐食性、電気絶縁、非磁性挙動、または精密な組立性能を求める場合、ジルコニアセラミックは適切な材料オプションとなる場合があります。図面、サンプル写真、作業環境、品質要件を送っていただければ、材料選定、製造可能性の審査、カスタム加工見積もりのサポートをいたします。
