ジルコニアセラミック製品における応力および相変態に関する技術的ガイダンス

I. はじめに:応力と相変態の相互作用

ジルコニアセラミックスでは応力と相変態が共存し相互作用します。先進的なセラミック材料の中で、ジルコニア(ZrO₂)は独自の応力誘起相変形機構によって特徴づけられます。応力がどのように相変態を駆動し、それが応力場をどのように変化させるかを理解することは、製品の信頼性を確保する上で重要です。

II. コアメカニズム:tからmへのマルテンサイト変換

ジルコニアは立方晶(c)、正方晶(t)、単斜晶(m)の3つの結晶構造を持ちます。

準安定保持:Y₂O₃などの安定剤を加えることで、通常高温でのみ存在する四角相(t)を室温で準安定相として保持または「凍結」することができます。

応力活性化:材料が圧縮、衝撃、亀裂伝播などの外部荷重を受けると、亀裂先端の高い引張応力が準安定平衡を破壊し、正方相(t)から単斜相(m)への変換を瞬時に引き起こします。

III. 製品設計における研究の優先事項:強化と破壊のバランス

スリーブや構造部品などの実際の製品では、主な研究優先事項は強化と破壊のバランスを取ることです。

1. 臨界粒径制御

粒径は変質のスイッチとして機能します。粒が大きすぎると、自然発生的なt-m変換が起こり、亀裂や剥離を引き起こすことがあります。もし小さすぎると、応力が簡単に変換を誘発できず、強化効果は失われます。

2. 表面残留応力場の生成

サンドブラストやその後の熱処理により、約10〜100μmの厚さの変質表層を作成できます。その結果生じるプレプレ圧縮応力は、疲労抵抗を大幅に向上させることができます。

3. 低温劣化(LTD)の抑制

研究は外部荷重なしに湿気(OH⁻)が表面変化を引き起こすのを防ぐことに焦点を当てています。これは一般的に少量のアルミナを加えたり、焼結プロファイルを最適化したりすることで解決されます。

IV. 応力誘起相変容の4つの最適化ルート

難しい実務問題として、ジルコニアスリーブが微細研削後に滑らかに見える一方で、その性能は加工による応力と変換深度の整合に依存している理由があります。このマッチング関係は高精度セラミック部品の生産収量の中心です。

ジルコニアセラミックスの応力誘起相変換機構の最適化は、基本的に動的平衡の探求です。準安定正方相(t-ZrO₂)は負荷に対して容易に変換してエネルギーを吸収し、外部負荷がなければ十分に安定しなければなりません。以下に4つのコアな最適化ルートを説明します。

1. 粒径の精密制御(サイズ効果最適化)

臨界サイズ(DC)の特定:粒径が臨界値を超えると、ジルコニアはtからmへ自発的に変化し、材料強度を低下させることがあります。晶粒サイズが臨界値より大きく下回ると、変質抵抗が高くなり、応力によって変態が引き起こされず、強化効果が失われます。

実用的な推奨事項:3Y-TZPでは、変質強化と本質材料強度の効果的なバランスを得るために、粒径を0.3〜0.5μm以内に制御することが一般的です。

2. 安定板内容の非対称設計

Y₂O₃、CeO₂、MgOなどの安定剤が四角相の化学的安定性を決定します。

低安定化戦略:イットリア含有量を中程度に減少させることで、例えば3mol%から2.5mol%に減らすことで、正方相の安定性が低下し、亀裂先端の応力に対してより敏感になり、亀裂周辺の変質領域を拡大できます。

二重成分安定化:セリウム(Ce)およびイットリウム(Y)との共安定化により、セリア安定化ジルコニアによるより大きな変質帯と破壊靭性向上(KIC)と、イトリアが維持する高い硬度を組み合わせることができます。

3. 第二相分散強化(ZTA/ATZシステム)

ジルコニアはアルミナなどの他のマトリックスに増強相として分散できるため、弾性率の違いが応力伝達を促進します。

モジュラスミスマッチ:アルミナマトリックス(Al₂O₃)はジルコニアよりも剛性が高いです。全体荷重の下では、応力がジルコニア粒子により強く伝達され、変換関連の膨張を促進し、より強い圧縮応力場が生成されます。

マイクロクラックの相乗効果:変換に関連する局所的なマイクロクラックは、主ひび割れ先端でエネルギーを分散させ、変換とマイクロクラックの強化バリアを組み合わせたものを作り出します。

4. 表面残留圧縮応力の勾配設計

製造プロセスは、製品表面に圧縮応力の予備を蓄積するために利用できます。

表面誘導加工:サンドブラストや精密研削により、10〜50μmの表面層内でt-mの変質を誘導できます。その結果生じる3%〜5%の体積膨張は、下地材料によって制約され、表面に強い残留圧縮応力層が形成されます。

熱応力マッチング:表面と内部の冷却収縮の違いを利用して表面圧縮を維持し、外部引張応力を直接相殺し疲労限界を増加させます。

V. 応力誘起変換強化

ジルコニアセラミックスにおける応力変換関係は、相変態の体積効果を利用して亀裂の伝播を妨げ、荷重下で材料をより靭性化することに基づいています。この応力誘起の変質強化機構は、ジルコニアを従来のセラミックスと区別する要因です。

温度変化に伴い、純粋なジルコニアは単斜晶(m)、四晶晶(t)、立方晶(c)の3つの結晶構造に存在します。四角(t)から単斜晶(m)への変換は約4%〜5%の体積膨張を生じさせます。

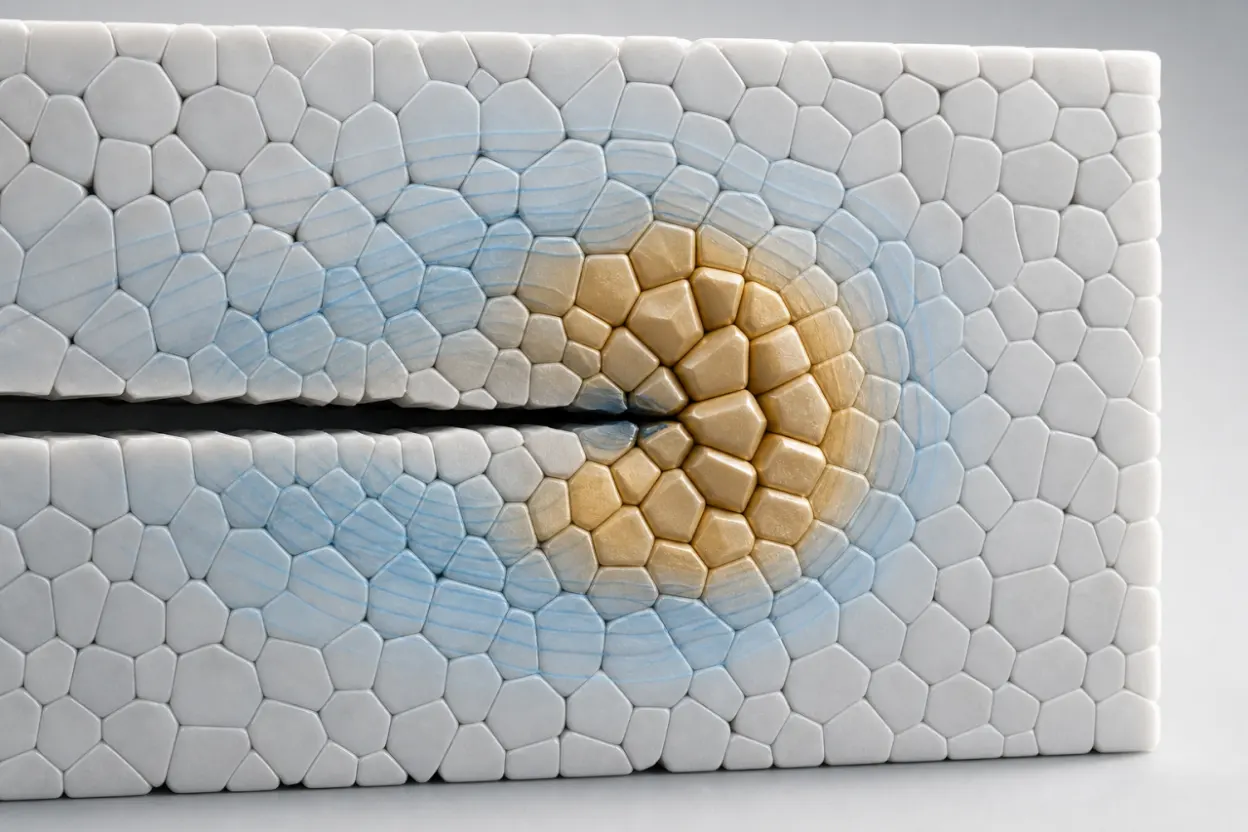

強化の鍵は準安定四角相を保持することです。イットリアのような安定剤は室温で四角相をロックできます。応力が加えられたり亀裂が形成され始めると、亀裂先端に集中した応力が即座に四角から単斜晶への変換を引き起こします。

エネルギー吸収:変換過程自体が、本来は亀裂の伝播を駆動するエネルギーを消費します。

亀裂先端の圧縮と閉鎖:変換に伴う体積膨張は亀裂先端を圧縮し、圧縮応力を生じさせ、さらには微細亀裂を閉じることさえあって、さらなる伝播を妨げます。

VI. ストレスと主要な閾値の二重の役割

応力とは、材料が耐えなければならない外部荷重と、靭性を活性化させるトリガーの両方です。したがって、いくつかの重要な閾値が重要です。

応力閾値:特定の応力閾値が存在し、加えられた応力がこの値を超えた場合にのみ有意な変換強化が起こります。

粒径効果:粒径は重要な制御パラメータです。晶粒は準安定を維持するために臨界サイズ、すなわち定められた条件で約0.3μm未満でなければなりません。適切な範囲内では、より大きな粒子は応力誘起の変形分率を大きくし、強靭化を生じます。しかし、過度な結晶粒成長は加工中に自然な亀裂を引き起こすことがあります。

残留圧縮応力:表面研削や関連プロセスは意図的に表面変換を誘発し、圧縮応力層を形成することで、表面亀裂の発生を効果的に抑制します。

VII. 工学的課題と強化材料システム

1. 主な応用課題

環境安定性:これはジルコニア用途における典型的な問題です。100〜400°Cのような比較的低温の湿潤環境では、表面がtからmへゆっくりと自発的に変化し、強度が失われることで低温劣化が起こることがあります。

逆変換研究:一部の研究では、周期荷重下での変換の可逆性や、引張応力や圧縮応力などの応力状態が相変換挙動に与えるさまざまな影響も検討しています。

2. 工学的強化システム

これらのメカニズムに基づき、産業界はいくつかの確立された材料システムを開発しました。

マテリアルシステム	スタビライザー	特徴	典型的な用途
Y-TZP	Y₂O₃	最も高い強度と靭性を持つ微細粒構造	光ファイバーフェルール、切断工具、歯科材料
MG-PSZ	MgO	熱安定性が優れた部分安定化システム	エンジン部品
ZTA	Al₂O₃マトリックスZrO₂粒子	高強度マトリックスと高靭性粒子の組み合わせ;コスト効率の良い	一般的な構造構成要素

結論

ジルコニアセラミックスにおける応力変換関係は、相変態の体積効果を利用して亀裂の伝播に抵抗し、荷重に対してより硬くなる材料を作り出します。実際の製品設計および加工において、応力と相変態は共存します。応力は変態強化を誘発し、低温劣化のように外部負荷なしの自発変態は性能を低下させることがあります。最適な工学的解決策は、結晶粒サイズ、安定剤含有量、第2相添加物、表面残留応力勾配の動的なバランスを必要とし、製品ライフサイクル全体を通じて信頼性と安定性を確保する必要があります。

よくある質問(FAQ)

Q1: なぜジルコニアセラミックの粒径は大きすぎず小さすぎてはいけないのですか?

A: 粒径は変形のスイッチです。臨界サイズを超える大きすぎる粒は、tからmへと自発的に変化し、ひび割れや強度の低下を引き起こすことがあります。粒子が小さすぎると、応力が変態抵抗を克服できず、変態強化は活性化できません。3Y-TZPでは、粒径は通常0.3〜0.5μm以内で制御されます。

Q2: ジルコニアセラミックの低温劣化はどのように抑制できますか?

A: 少量のアルミナを加えたり、焼結プロファイルを最適化したりすることで抑制されることが多いです。

Q3: Y-TZP、Mg-PSZ、ZTAに適した用途は何ですか?

A: Y-TZP(イットリア安定化四方ジルコニア多結晶)は非常に高い強度と靭性を持ち、ファイバーファイバーフェルール、切削工具、歯科材料などの精密部品に適しています。Mg-PSZ(マグネシア部分安定化ジルコニア)は熱安定性が高く、エンジン部品に一般的に使用されています。ZTA(ジルコニア強化アルミナ)は、アルミナの高い強度とジルコニアの高い靭性を組み合わせ、一般的な構造部品に対してコスト効率の良いソリューションを提供します。
