ジルコニアセラミックブッシングの性能と選択に関する完全ガイド

大量生産されたブッシングは主に3つの材料カテゴリで一般的に入手可能です。その中でも、3Y-TZPイットリア安定化ジルコニアが、精密耐摩耗性、高速かつ重荷重の用途に好まれる材料です。フルレンジ精密ブッシングやトライボロジー部品をサポートし、ドライプレス、コールドアイソスタティックプレス、スリップキャスティング、その他の成形方法で製造可能で、複数の産業における非標準的なカスタマイズに適しています。

1. 主なブッシング材料カテゴリ

産業用構造セラミックブッシングは主に3つの材料カテゴリーから製造され、性能、コスト、動作適合性において明確な違いがあります。これらの中で、3Y-TZPイットリア安定化ジルコニアが最も幅広い適用範囲と最高の性能を提供します。

3Y-TZPイットリア安定化ジルコニア:ZrO₂が94.5%、Y₂O₃が5.5%で、高い靭性、高い曲げ強度、鏡面研磨能力、優れた寸法精度を持つ。高速精密モーター、ポンプやバルブ、医療機器などの高級用途に適しています。

標準アルミナセラミック:高硬度、低コスト、電気絶縁、高温耐性がありますが、靭性は比較的低いです。主に軽負荷、低速、標準的な耐摩耗性および絶縁用途に適しています。

金属合金:優れた衝撃耐久性、高い組立許容範囲、低コスト、迅速な加工と納品。しかし、耐久性が短く耐食性も限られており、長期的な潤滑やメンテナンスが必要です。

2. 3Y-TZPジルコニアのコア物理的および機械的特性

3Y-TZPは、耐久性のベンチマークとなる商業用構造用セラミックです。その安定した物理的・化学的特性は、高温・低温、乾燥・湿潤、腐食性の運転条件の組み合わせに適しています。典型的な値は以下の通りです:

密度:6.03 g/cm³

ビッカース硬度:1,200〜1,400 HV、耐摩耗性は316ステンレス鋼の5倍以上とされています

機械的強度:曲げ強度1,000〜1,400 MPa、圧縮強度2,000 MPa以上

破壊靭性:8〜10 MPa·m¹/²で、セラミックス材料の中でも最高水準の一つで、荷重時のエッジの欠けやひび割れのリスクを低減します

熱膨張係数:9.6×10⁻⁶/°Cで、鋼材に近いため、熱冷接合部材での固着や亀裂のリスクを低減します

熱伝導率:2-3 W/(m·K)、熱断熱性と低熱伝達を提供します

耐熱性:連続稼働温度≤1,000°C、短期ピーク温度1,200°C、典型的な長期安定運転範囲は-50〜450°C

摩擦係数:Ra 0.02 μmまで粗さまでミラー研磨を施した後、表面は自己潤滑性を持ち、油を使わないドライランニングをサポートできます

3. 3Y-TZPジルコニアブッシングのコアの利点

金属合金および標準アルミナブッシングと比較して、3Y-TZPは重負荷、腐食性媒体、高速、高精度、その他の要求の高い条件により適しています。6つの主要な利点は、専門的な産業用途を支えています。

卓越した耐摩耗性と長い耐用年数:青銅、鋳鉄、ステンレス鋼のブッシュと比べて摩耗が大幅に減少します。砂やスラリーを含む使用では、高クロム鋳鉄の3倍から5倍の寿命に達することがあります。潤滑されていないドライポンプの運用では、銅製ブッシングの寿命を20倍以上超える可能性があり、交換やメンテナンスの頻度を大幅に短縮します。

複雑な媒体に対する広範な耐腐食性:一般的な強酸、強アルカリ、塩水、有機溶媒、海水にも耐性があります。フッ化水素酸と高温の強アルカリのみが目に見える攻撃を引き起こし、ジルコニアは電気めっき、化学処理、海洋機器の摩耗成分として好まれています。

非磁性かつ電気絶縁性:この材料は磁性も電気伝導性もなく、磁気粉塵を引き寄せません。リチウム電池機器、消磁装置、精密電子機器、高電圧絶縁回転部品に適しています。

高速運転と制御された低温上昇:表面はRa 0.01〜0.05 μmまでミラーポリッシュ可能で、12,000〜75,000rpmで動作する高速スピンドルや小型モーターをサポートします。動作温度上昇は、アルミナや各種金属ブッシングよりもはるかに低く設定できます。

安定した焼結と極めて高い寸法精度:高温焼結変形は小さく、精密仕上げにより優れた公差が支えられます。ボアの公差は±0.001〜0.005mm、同心率≤0.003mmに達します。内部および外部の円筒面は鏡磨きで高精度なシャフトの照合と組立が可能です。

生体適合性、無毒、安全:この材料は重金属の放出や移動を行わず、安定した物理的・化学的特性を有し、食品加工、医薬品充填、歯科・医療機器の補助部品への適合性を有しています。

4. 製品仕様と完全な製造プロセス

4.1 適切な成形工程

注文量と製品形状に基づいて成形工程を選択します:

ドライプレス:大量生産の標準サイズブッシングに適しており、生産効率が高くコスト管理が可能です。

冷間アイソスタティックプレス(CIP):厚い壁や複雑な形状のブッシングに適しています。これにより、積層欠陥のない均一な密度のブランクが得られ、完成品の安定性が向上します。

スリップキャスティング:オーバーサイズ、複雑、超薄型、または特殊で非標準的なブッシングや小規模なカスタマイズに適しています。

4.2 標準精密仕上げ工程

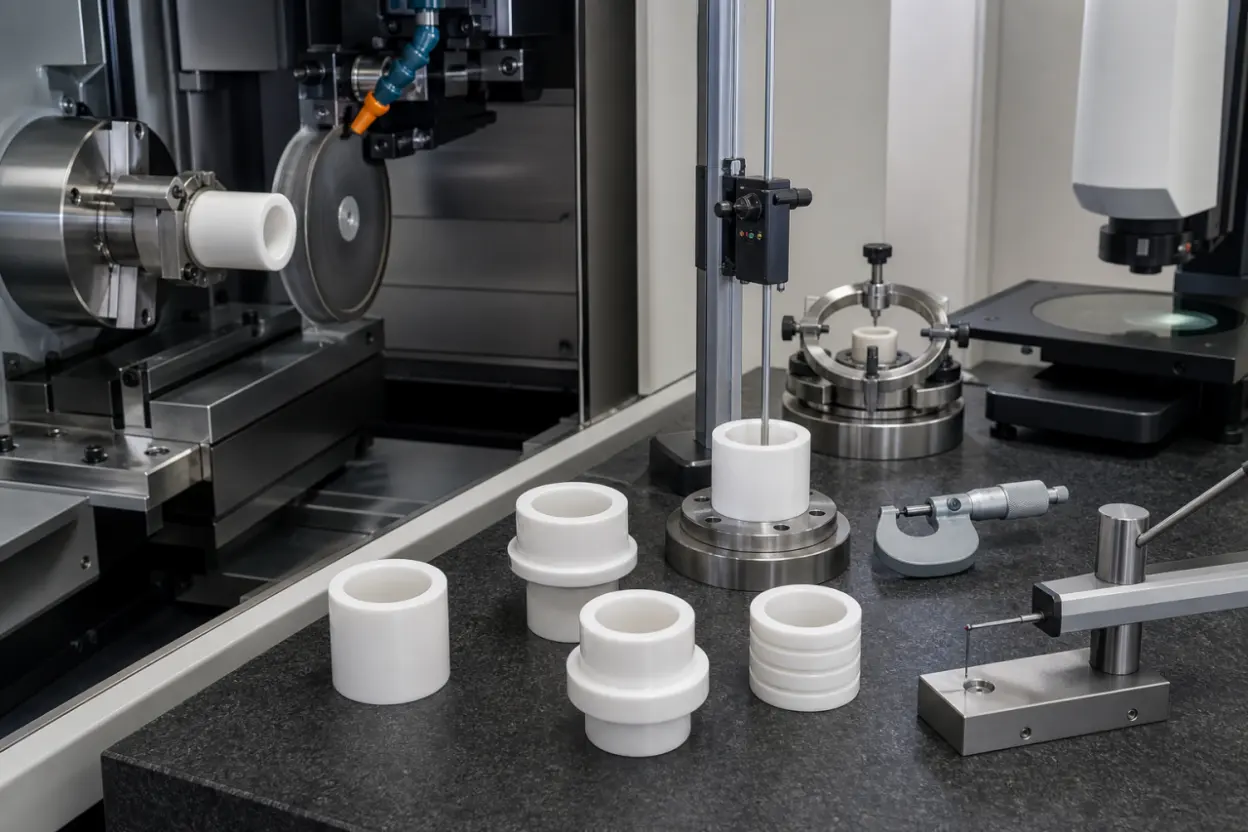

ビスク焼成→高温高密度焼結→内部・外部円筒またはセンターレス研削→精密端面研削→ミラー研磨→二次スロット/精密穴あけ

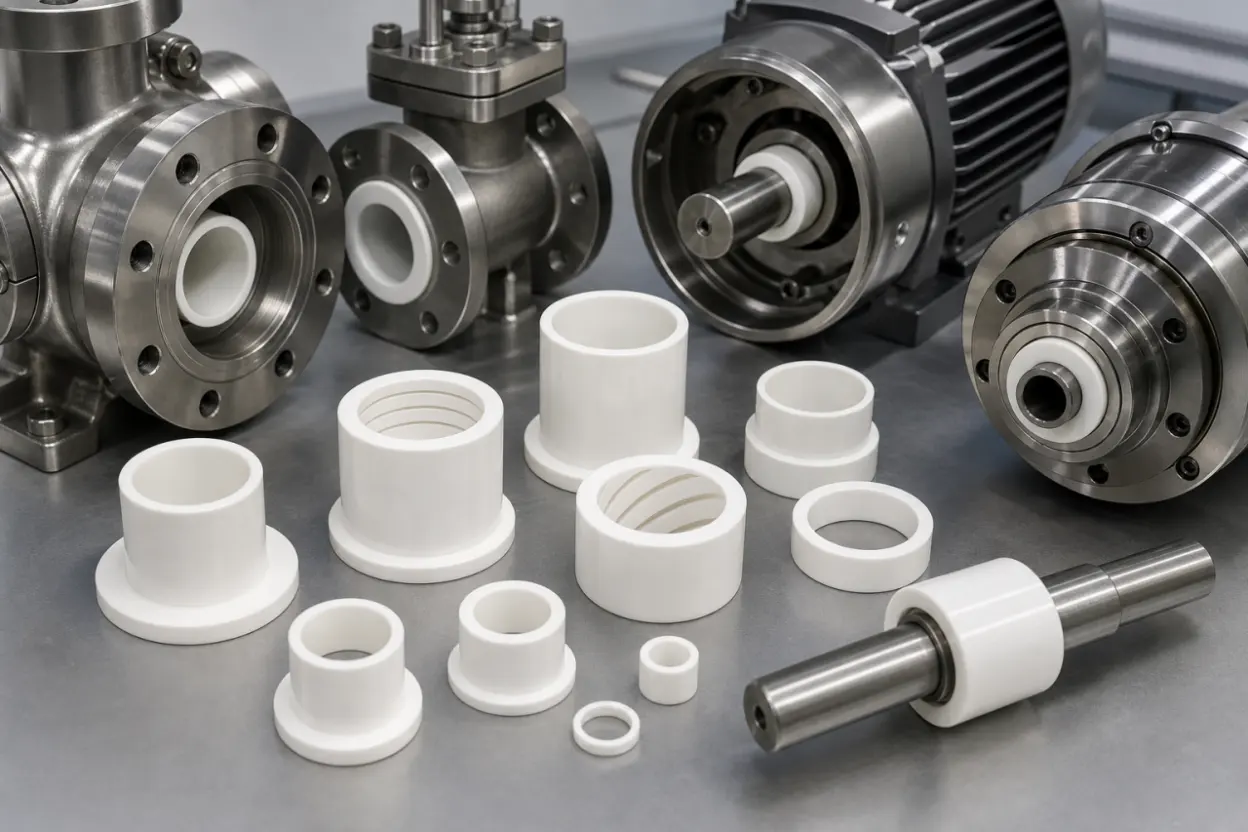

4.3 共通市場の構造

ストレートスムースブッシング:従来型のトランスミッションおよびポンプアセンブリ向けの汎用標準摩耗スリーブ

オイル溝/スパイラル溝ブッシング:長期潤滑運転用の内部潤滑剤貯蔵庫を含みます

フランジ式ロケーティングブッシング:軸方向のストップを組み込み、固定回転機構での設置と位置調整を便利にします

段差、長短、ミニチュア、超薄ブッシング:小型モーターおよび精密光ファイバーおよび光電子アセンブリ向けに設計されています

マッチドトライボロジーペア:ジルコニアシャフトとジルコニアブッシングセットが一体化し、全セラミック耐摩耗構造を形成します

4.4 一般的な加工サイズ範囲

最小ボア径は0.5mm、最大外径は200mm、壁厚は可調整0.3〜30mm、仕上げ長は0.8〜300mmです。非標準サイズは顧客図面からカスタマイズ可能です。

5. 該当産業および典型的な機器

耐摩耗性、断熱性、耐腐食性、高速性能、無毒性が、7つの主要な産業分野および特殊な機器コンポーネントを支えています。

流体ポンプおよびバルブ:化学磁気駆動ポンプ、スラリーポンプ、下水ポンプ、計量ポンプ、バルブスリーブ、機械シールブッシングなど、酸性、アルカリ性、スラリー媒体での耐摩耗サービスに使用されます。

高速モーターと精密伝動:高速スピンドル、ミニチュアブラシレスモーター、歯科用ハンドピース、真空ポンプ、低音・低温上昇運転のための高速繊維スピンドル。

新エネルギーリチウムバッテリー機器:ミキサーブッシング、コーティングマシンガイドスリーブ、電解質ポンプライナーが電気絶縁と金属イオン汚染防止を提供します。

電気めっきおよび海洋産業:電気めっきドラムブッシュ、海水ポンプ、水中回転部品など、塩水噴霧や海水腐食に対する長期耐性を用いています。

食品・製薬産業:ミキシングタンクブッシング、充填ポンプ部品、製薬用遠心分離機、無毒・汚染のない材料を必要とする歯科用器具。

高温産業:熱処理炉ローラースリーブ、高温射出成形スリーブ、冶金機器用の小型回転摩耗ブッシング。

6. 物資の相対的制限と組み立て上の注意事項

アルミナや他の標準的な構造用セラミックよりは丈夫ですが、ジルコニアは鉄鋼に比べて衝撃耐性がはるかに低いままです。激しい衝撃や強い交差衝撃荷重の下で使用してはなりません。

高純度の原材料とミラー研削により、真鍮、ステンレス鋼、標準アルミナブッシングを上回る比較的高い製造コストが発生します。

メディア互換性は特定の場合に制限されます。フッ化水素酸や濃縮水素ナトリウム溶液への長期浸漬は推奨されません。

ジルコニアは本質的に脆い無機セラミックであるため、組み立て時に強く打つべきではありません。熱フィッティングまたは制御された静的プレスフィッティングが推奨されます。

7. 主流セラミックブッシング材料の比較

比較資料	コア性能特性	適切な条件	コストレベル
アルミナセラミックブッシング	高硬度、電気絶縁、高温耐性、低靭性、負荷時の欠けやすいこと	軽負荷、低速、標準的な絶縁および耐摩耗用途	低コスト;基本値オプション
3Y-TZPジルコニアブッシング	セラミックの靭性、耐摩耗性、耐腐食性、自己潤滑性、高精度、低温上昇性	中高速、重荷重、腐食性メディア、そして高精度な組立が要求されます	中〜プレミアムレベル;最高の総合サービス価値

8. 製品納品と非標準カスタマイズ

非標準のカスタマイズ:顧客は2D図面や3Dモデルを提供することができます。図面がない場合は、ボア径、外径、長さ、公差等級、表面仕上げの要件、外観基準、検査項目、検査方法を記載してください。

よくある質問(FAQ)

Q: 3Y-TZPジルコニアブッシュはあらゆる用途で金属ブッシングの代わりに使えますか?

A: いいえ。ジルコニアは激しい衝突や激しい衝突時に鋼材の代わりにはなりません。回転摩擦、耐腐食性、電気絶縁性、高速用途において金属ブッシングの交換に適しています。

Q: ジルコニアブッシングは熱接手で組み立てる必要がありますか?

A: 高精度の結合部品には熱フィッティングまたは制御プレスフィッティングが推奨されます。組み立て時にハンマーや強い衝撃は使わないでください。これらは端が欠けたり内部にひび割れが生じたりする恐れがあります。

Q: ジルコニアとアルミナブッシングはどのように迅速に選べますか?

A: コスト管理や基本的な断熱・耐摩耗性が主な要件となる低速・軽負荷用途にはアルミナを選びます。高速、重負荷、腐食性メディア、高精度、長寿命のために3Y-TZPジルコニアを選択してください。

Q: ジルコニアセラミックは長期間の海水浸漬に耐えられますか?

A: はい。ジルコニアは海水や塩水噴霧腐食に対して優れた耐性を持っています。主な例外はフッ化水素酸と高温濃縮強アルカリです。他のほとんどの酸性、アルカリ性、生理食塩性培地は互換性があります。

Q: ジルコニアブッシングの最小径はどのくらいですか?

A: 標準的な精密加工の最小ボア径は0.5mmで、ミニチュアモーターに適しています。

材料選定とカスタム製造支援

耐摩耗性、電気絶縁性、高速、耐腐食性構造セラミックブッシュが必要で、アルミナと3Y-TZPジルコニアのどちらかを選択しなければならない場合、機器の速度、プロセス媒体、負荷、組み立て公差、注文量を評価できます。材料選択、成形プロセスマッチング、寸法公差最適化、在庫マッチング、統合型非標準カスタム製造ソリューションを提供しています。
