エンジニアリングセラミック部品:産業用構造部品の実用的な材料選択ガイド

エンジニアードセラミック部品のカスタムセレクションは重要です。金属はより単純で、セラミックスは組成、微細構造、加工の理解が必要です。エンジニアードセラミックの4つの主要なタイプ—アルミナ、ジルコニア、カーバイドケイ素、窒化シリコン—は、異なる工学的課題に対して独自の解決策を提供します。本ガイドは、装飾用途を除く光学、半導体、化学、産業の分野での構造的および機能的部品に関する実践的な枠組みを提供します。

エンジニアードセラミック部品選定のための4つの質問フレームワーク

資料を比較する前に、応募について4つの質問をしてください。

• 機械的負荷が優勢?衝撃、スライド摩耗、それとも静的圧縮か?それぞれの装荷タイプは異なるセラミックを必要とします。

・熱環境?急激な温度変化、高温、熱の拡散・断熱?重要な基準は熱伝導率と耐衝撃性です。

・化学環境?プラズマ、溶融金属、酸、アルカリ?耐腐食性は幅広く、環境の選択に影響を与えます。

・精度とコストは?高い公差は汎用摩耗部品にとって経済的に不利になることがあります。

これらの質問に答えることで、高レベルの選択が簡単にできます。

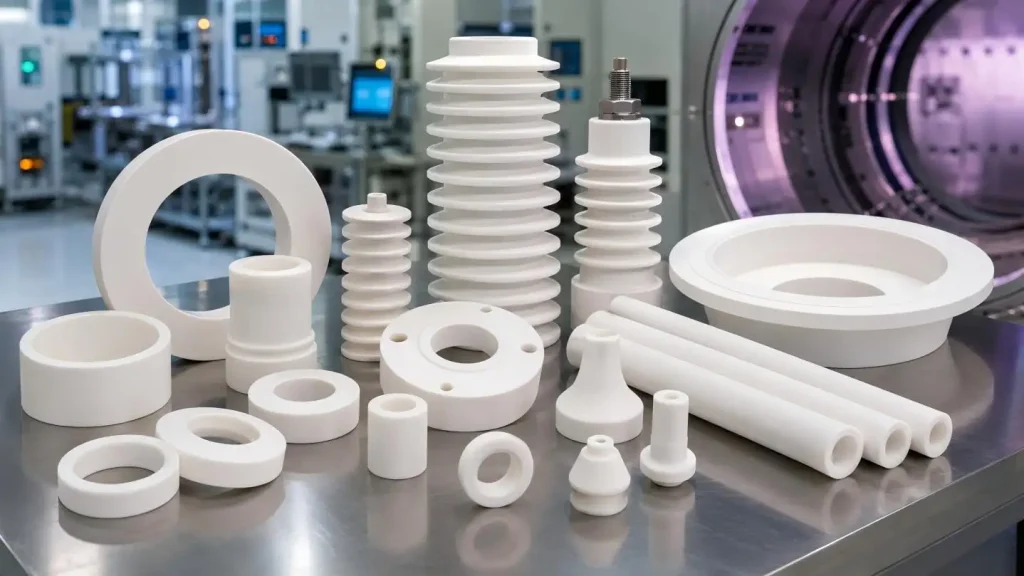

アルミナ(Al₂O₃):エンジニアードセラミックスの主力

アルミナは圧倒的に人気のある技術セラミックであり、先進構造用セラミックスの市場シェアは29.7%です。この人気は、適正な価格と総合的な性能に由来します。

アルミナ設計セラミックの特徴には以下が含まれます:

• 硬度:1,400 - 2,500 HV。さらに高い純度(≥95.0%)のアルミナでより高い硬度が得られます。95%の純度で硬度>1,700 HVは99.8%の純度で>2,500 HVに向上可能です。

・曲げ強度:通常250〜400 MPaで、ほとんどの構造用途に十分な量です。

・破壊靭性:4〜5 MPa·m¹/²であり、アルミナ工学セラミックは衝撃や熱衝撃で欠けやすいことを意味します。

・熱伝導率:通常24〜35 W/m·Kで、室温は適度な熱放散効果があります。

• 最大稼働温度:酸化環境下で1,700°C。

・電気絶縁:体積抵抗率>10¹⁴ Ω·cm、誘電強度15 kV/mmによるもの。

・密度:3.6〜3.9 g/cm³で、ジルコニアよりも軽いです。

アルミナ設計セラミック部品の最適な用途:

・一般的な産業用摩耗部品(ガイド、ポンプシート、シールリング)

・電気絶縁体および高電圧部品

・半導体装置チャンバーライナーおよびノズル

・光通信部品ハウジング

・保護チューブおよび熱電対シース

・極端な靭性を必要としないコスト感度の高い構造用途

考慮すべき制限事項:アルミナ設計のセラミック部品は、亀裂抵抗、衝撃荷重、激しい熱衝撃、または非常に高い熱流要件に制限される場合、明白な選択肢ではありません。

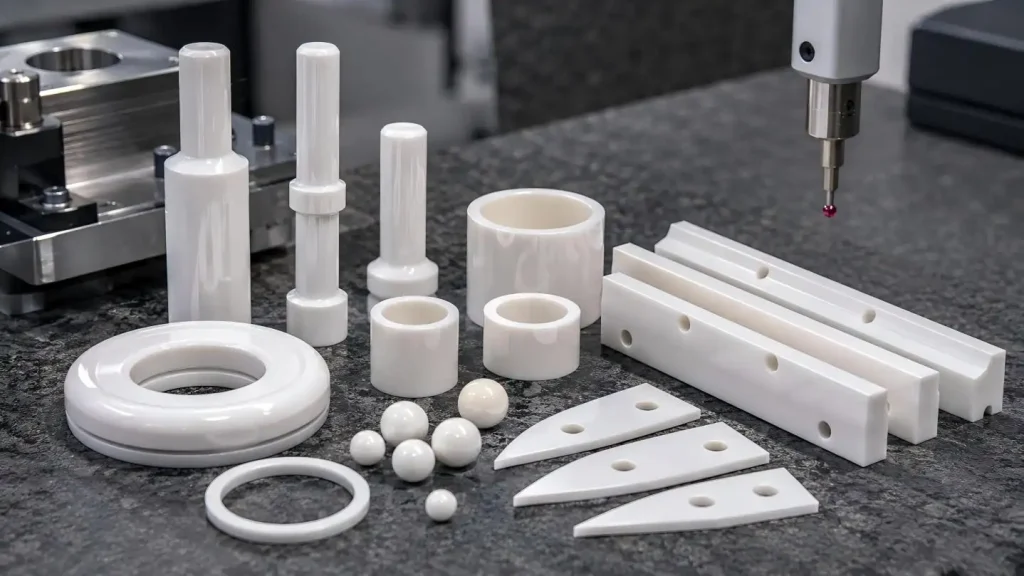

ジルコニア(ZrO₂):要求の高いエンジニアリングセラミック部品の耐久性スペシャリスト

ジルコニアは、このセットの他のどの材料よりも亀裂の起始や伝播に強い必要がある工学セラミック部品に選ばれます。しばしば「セラミック鋼」と見なされるジルコニアは、破砕靭性10 MPa⋅m¹/²、曲げ強度800 MPaでアルミナを上回ります。

ジルコニア工学セラミックの特性を議論する際には、以下を考慮してください:

・破壊靭性:8 - 12 MPa⋅m¹/²。アルミナは約4倍の量です。

・曲げ強度:550 - 800 MPa。エンジニアリングセラミックスの中でも最高峰のものの一つです。

• 硬度:> 1,700 HV。アルミナよりは低いですが、それでも耐着性は良好です。

・熱伝導率:2.5 - 2.9 W/m⋅K。他の陶器は10分の1未満です。優れた断熱材です。

・最大稼働温度:Y-TZP等級で~1,000°C、相安定性に制約されます。

・密度:6.0 - 6.05 g/cm³。~2倍のアルミナ。

・表面仕上げ:優れた研削と研磨により、表面粗さはRa 0.02 μmに達します。

ジルコニア工学陶器の主な応用例:

• 高精度かつ高い衝撃・破壊耐性を必要とする部品。

・抵抗性プランジャー、ボール、シールを装着すること。

• 光通信フェルールおよびスリーブのスライド部品。

・産業用カッター、ハサミ、切断刃。ベアリング部品とガイドレール。

・高精度かつ低熱伝導率に重点を置いた熱絶縁体。

制限事項:ジルコニア工学セラミックは、高い熱伝達や高い連続構造温度が重要な場合、魅力が薄れます。それ以外にも、ジルコニアはアルミナよりも高価で、熱膨張係数(~10.5⋅10⁻⁶/K)が高いです。

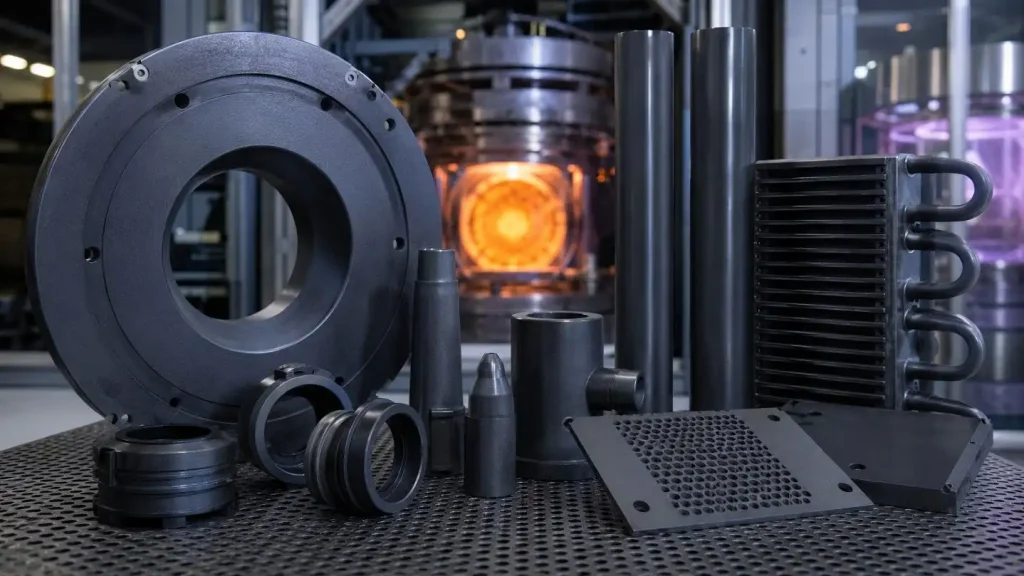

カーバイドシリコン(SiC):極限環境向けに設計されたエリートエンジニアードセラミック部品

耐摩耗性、低熱膨張、化学的安定性、熱応力の極端な条件下に直面した場合、炭素化ケイ素が選ばれます。 SiCは高度なセラミックスの中でも硬度と熱伝導率が最も高いです。

炭化ケイ素で設計されたセラミックは、非常に高い硬度、強度、靭性を持っています。

シリコンカーバイドは以下の機能を提供します:

• 硬度は2,300〜2,800 HVで、ダイヤモンドの硬度に匹敵し、アルミナやジルコニアよりもはるかに高い。

• 曲げ強度400〜600MPa、高温450MPa(1,000°C)での優れた保持力。

・破砕面で測定される靭性は3〜5 MPa·m¹/²で、また別の高性能セラミックであるアルミナ製です。

• 120 - 200 W/m·Kの優れた熱伝導率はアルミナの5〜6倍にのぼり、SiCセラミック部品は熱管理に理想的です。

・熱膨張係数:4.0-4.5×10⁻⁶/K—アルミナやジルコニアよりもかなり低い。

・最大稼働温度:酸化性大気中の1,600°C。

• 耐熱性:ΔT(高濃度)で最大500°Cまで、セラミックの中でも最高水準の一つです。

シリコンカーバイド設計セラミック部品の最適な用途:

・半導体処理チャンバーの部品が過酷なプラズマ環境にさらされる

・高温炉器具およびプロセスチューブ

・過酷な化学環境下での機械的シール

・研磨スラリー取り扱いにおけるノズルおよび摩耗板

・熱交換器および熱管理部品

• 寸法安定性を必要とする光学ベースおよび精密基準構造

考慮すべき制限事項:SiCエンジニアリングセラミック部品は非常に加工が困難であり、そのため製造コストが高くなります。一部のグレード(10²-10⁶ Ω·cmの体積抵抗率)では、この材料は電気絶縁性も持っており、電気絶縁への使用が制限されます。

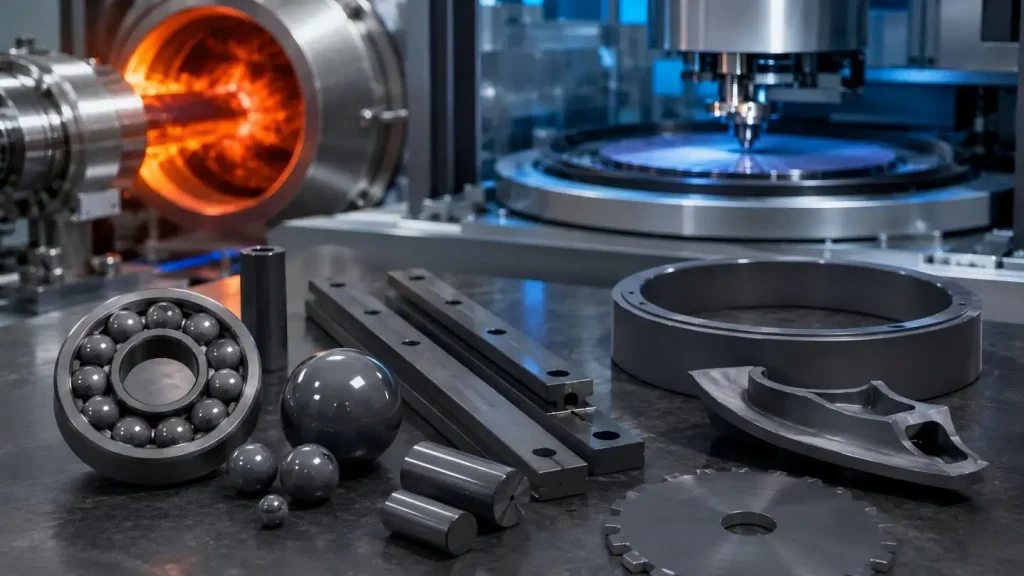

窒化シリコン(Si₃N₄):エンジニアードセラミック部品における耐熱衝撃性の選択肢

窒化ケイ素は技術用セラミックの中で最も高い破断靭性と最高の耐熱衝撃性を持っています。その低い熱膨張率(2.8-3.2×10⁻⁶/K)は、シリコンに似ているため半導体用途にも理想的です。

窒化シリコン設計セラミック部品の特性:

・破壊靭性:7-10 MPa·m¹/²(ジルコニアは10-12 MPa·m¹/²)

• 曲げ強度:800〜1,000 MPa(一般的な工学セラミックスの中で最高)

• 硬度:1,500-1,800 HV

・耐熱衝撃性:ΔT 550-600(全セラミックの中で最高)

・熱伝導率:25-40 W/m·K

• 最大稼働温度:1,400°C

・密度:3.2〜3.3 g/cm³(最も軽量な工学セラミック部品)

窒化シリコンエンジニアリングセラミックスの最適な用途:

・急速な熱サイクルを行う部品

・高速移動機械用のベアリングボールおよび精密ガイドレール

・タービンおよび高速構造部品

・半導体フォーカスリングおよびウェハーブレード

・自動車用パワートレイン用のエンジニアードセラミックス

また、以下のことも考慮してください:窒化シリコン工学セラミックスは複雑な焼結のため、アルミナよりも高価で加工が難しいです。

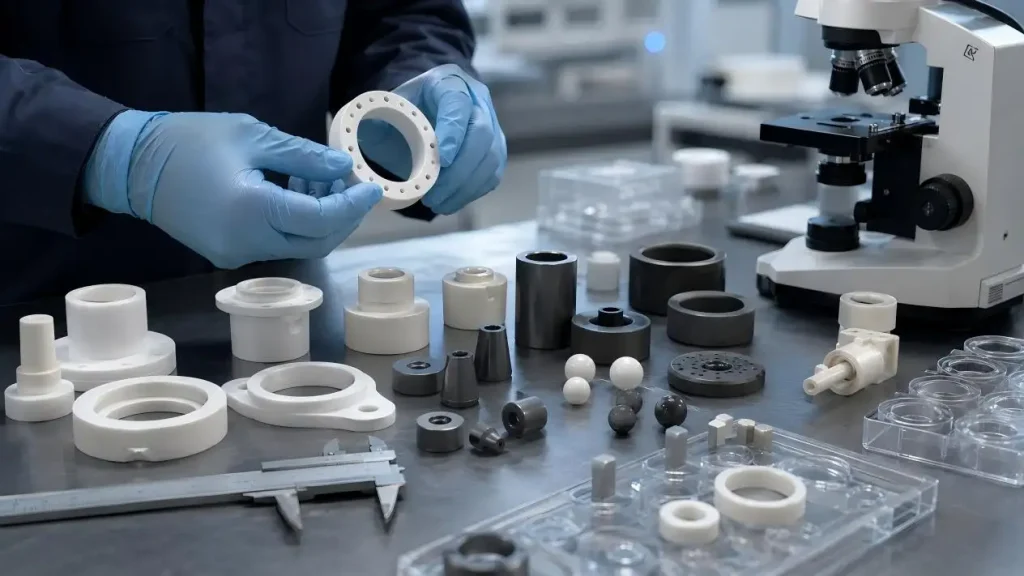

ZTA(ジルコニア強化アルミナ):エンジニアードセラミック部品の靭性の妥協

ZTA(ジルコニア強化アルミナ)は、ジルコニアが正当化できない場合に耐久性とコストの優れた妥協点であり、硬いアルミナは必要です。

ZTAエンジニアリングセラミック部品の注目すべき特徴:

・おおよその硬度:2,000 HV

・おおよその屈曲強度:450MPa

・おおよその破壊靭性:5-6 MPa·m¹/²(アルミナと純ジルコニアの中間範囲)

・おおよそ熱伝導率:18 W/m·K

・推定最高稼働温度:1,500°C

ZTAエンジニアードセラミック部品の理想的な用途:

・摩耗に耐え、アルミナよりも優れた靭性を必要とする部品

・半導体装置で使用される冷却機構の構成要素

・純粋なジルコニアの高密度が欠点となる場合

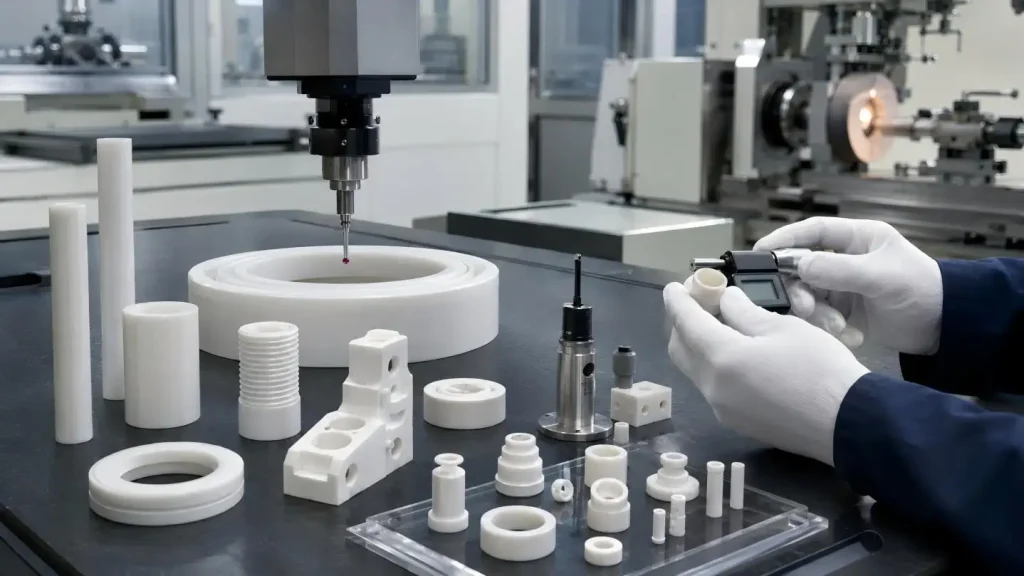

UPCERAエンジニアリング&精密製造

高性能エンジニアードセラミック部品の高度に専門化したメーカーであるUPCERAは、精密加工と、現代の産業用途で求められる高精度(ミクロンレベル)で部品を製造するための卓越した制御力と材料の熟練度を組み合わせています。

ジルコニアとアルミナを基にしたエンジニアードセラミック部品に注力し、構造、電気、高摩耗用途向けのソリューションを提供しています。

1.精密製造の主要技術データ

・寸法長制御:≤300mm、エンジニアードセラミック部品の高い再現性

・外径(制御されたジオメトリと同心率):≤150 mm

・表面粗さ:Ra 0.02 - 0.2

・壁厚:0.1 mm

•丸みの精度:0.002 mm

・同心率の精度:0.002 mm

・直線精度:0.004 mm

・垂直度の精度:0.005 mm

2.エンジニアードセラミック部品の工学的利点

・機械的抵抗と熱サイクル:高い構造的強度

・耐摩耗性:摩擦集約型エンジニアセラミック部品の用途における耐用年数を延ばす設計

・化学的安定性:腐食性および反応性環境での信頼性を保証

・電気絶縁:高電圧システムにおける安全性

・複雑なジオメトリの精度:ねじ山や薄壁の多様な特徴を持つセラミックスを設計する能力

これらの能力により、UPCERAエンジニアードセラミックパーツは航空宇宙、半導体、自動化、医療分野にサービスを提供しています。部品は高精度で長期間安定している必要があります。

よくある質問

Q: どの素材が最も耐久性が高いですか?

A: ジルコニア(ZrO₂)は最も高い破砕靭性(8–12 MPa·m¹/²)を持ち、衝撃を受けた部分での使用に適しています。

Q: 熱衝撃に最も効果的なセラミック素材は何ですか?

A: 窒化ケイ素(Si₃N₄)は熱衝撃に最適で、600°CのΔTに耐えられます。 したがって、Si3N4は熱循環に最適な材料です。

Q: アルミナよりシリコンカーバイドを選ぶ理由は何ですか?

A: SiCは極端な摩耗、高い熱伝導率、または化学・プラズマ反応性の高い環境で使用するために選択します。

Q: ZTAとは何か、その利点は何ですか?

A: ZTAはジルコニアとアルミナの組み合わせで、アルミナの靭性と純ジルコニアの価格の妥協点です。

Q: エンジニアリングセラミックでサブミクロンの許容範囲を達成できますか?

A: はい、0.01mm(さらには<0.005mm)の公差は、ダイヤモンド研削やその他の高度な加工プロセスで達成可能です。
