セラミック材料のCNC加工:脆さ管理から高性能製造へ

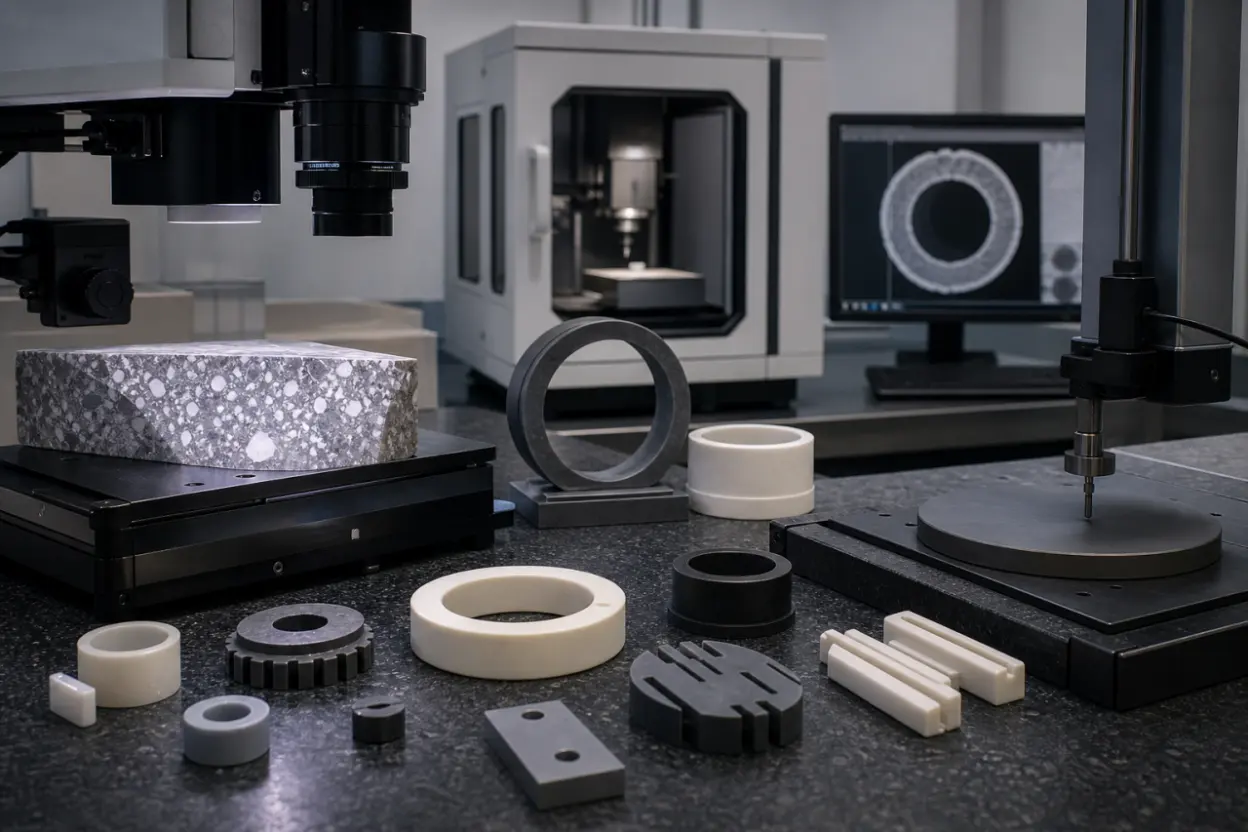

先進的なセラミックスは、高級精密製造において重要な材料です。それらにはアルミナ、ジルコニア、炭化ケイ素、窒化ケイ素、セラミックマトリックス複合材料(CMC)が含まれます。高硬度、高強度、低密度、高温耐性、酸・アルカリ耐蝕性、優れた電気絶縁により、航空宇宙ホットセクション部品、精密ベアリング、医療用インプラント部品、半導体機器のコア部品などの要求の高い用途で広く使用されています。

しかし、先進セラミックスは典型的に硬く脆い材料であり、加工上の制約が大きいです。破砕靭性が低く塑性変形がほとんどないため、加工中の応力集中に非常に敏感であり、これがエッジの欠け、ひび割れ、マイクロクラックを引き起こすことがあります。強い研磨性は、加工効率の低下、工具の摩耗の急激さ、生産の不安定さをもたらし、精密セラミック部品の製造難易度を大幅に高めています。

従来のセラミック製造では、ドライプレスやスリップキャスティングなどのほぼネット形状の工程が一般的に用いられ、その後高温焼結や最終研磨や研磨が行われます。成熟して安定しているものの、これらのプロセスはカスタム金型に依存し、高い生産コスト、長いリードタイム、複雑な形状への対応能力の制限を伴う場合があります。セラミックCNC加工はこれらの制約に対応します。精密なCNCフライス盤と研削により、専用の金型を使わずにセラミックブランクを直接成形できるため、複数の製品タイプ、小ロット、複雑なセラミック部品に対して設計の自由度と製造の柔軟性が大幅に向上します。

重要な点は、セラミックCNC加工は単に金属切削方法を採用できないということです。金属加工は主に塑性変形によって材料を除去しますが、セラミックスは荷重下にプラスチック緩衝材を提供せず、わずかな応力集中でも脆性破壊を引き起こすことがあります。したがって、セラミックCNC加工の本質的な目的は脆性制御です。このプロセスシステムは、脆性破壊を抑制し、加工損傷を軽減しつつ生産性を維持し、エッジの欠け、表面下損傷、微細亀裂を精密製造に許容される範囲内に抑えるよう設計されています。

1. セラミック脆弱性が加工性に与える基本的な影響

セラミックの加工性は微細構造と機械的特性によって共同で決定され、異なる構造を持つ材料は加工時に大きく異なる挙動を示すことがあります。雲母ガラスセラミックスや類似材料は、亀裂のたわみを促進し、切断エネルギーを分散させるラメラ弱い界面構造を含み、集中破壊を低減します。そのため、高密度の単相工学セラミックスよりも機械化が優れています。

ほとんどの工業用先進セラミックは、密度の高い単相構造、高い硬度、比較的低い破砕靭性を持っています。材料除去は脆性破壊が主導的で、一般的に2つのモードに分けられます。

脆性除去モード:切断深さが臨界深度を超えると、セラミック材料は脆性破壊によって除去されます。加工面はピットやひび割れ、エッジの欠けが生じやすく、表面品質が悪く部品精度も低下します。

延性除去モード:切断深さをサブミクロンスケールに縮小すると、金属に似たプラスチックせん断機構でセラミックスを除去できます。これにより広範な脆性破壊を避け、鏡面品質の高精度な表面を生成できるため、精密セラミック加工において好まれるモードとなっています。

プロセス研究によると、脆性除去モードではLaPO₄/Al₂O₃機械化セラミックスに最大15μmの厚さの損傷層が形成されることがあります。これらの隠れた内部欠陥は、直接的に運用寿命や運用安定性を低下させる可能性があります。

2. セラミックCNC加工における核心的な課題とターゲットを絞った解決策

(1) エッジチッピング:生産収量に影響を与える一次品質の問題

エッジチッピングはセラミックCNC加工の最も一般的な欠陥であり、部品拒否の最も一般的な原因の一つです。破砕靭性が低いため、セラミックは切断出口、角、エッジ、薄い壁の部位で進行的な欠けに特に弱いです。軽度の欠けは外観を損ない、組み立て精度を低下させる一方で、深刻な欠けはワークピースを破壊し、生産コストを大幅に増加させることがあります。

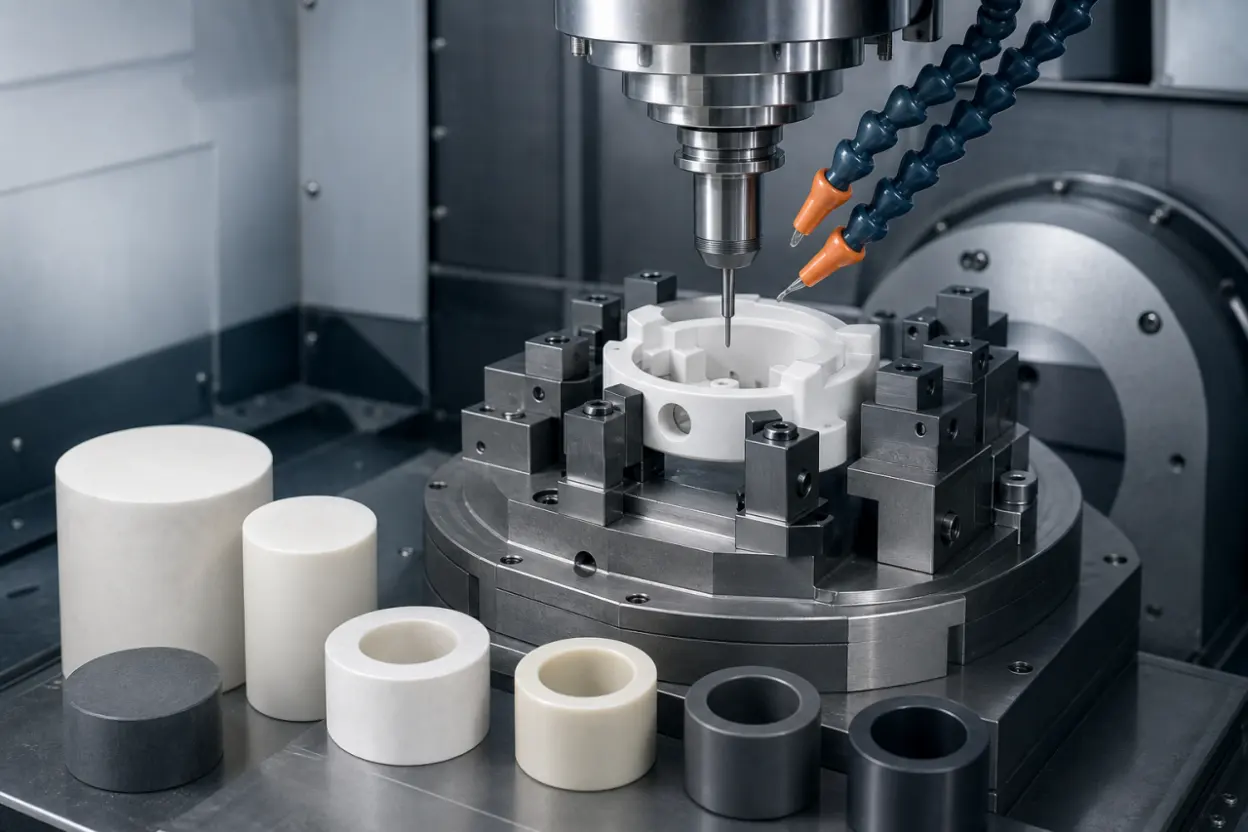

ターゲットを絞った解決策:1回の切削深度を厳格に制限し、トロコイダル型ツールパスを使用し、適切な場合はクライムミリングを優先し、専用の治具による補助サポートを提供します。これらの対策により、切削応力を分散させ、源の角や刃の破壊を抑制し、刃の完全性を向上させます。

(2) 表面の完全性と隠れた地下損傷

セラミック加工の品質は、RaやRzなどの表面粗さだけで評価することはできません。中央割れ、放射状亀裂、横割れ、フライングや研削中に発生する残留応力層は、表面が滑らかに見える表面の下に隠れてしまい、表面下損傷(SSD)を形成することがあります。これらの欠陥は目で特定できませんが、長期使用中のひび割れや故障の主な原因となっています。

研削パラメータは地下損傷の深さに決定的な影響を与えます。ヘルツ弾性接触理論とJH-2構成モデルに基づき、業界は高ひずみ速度下でのセラミック地下損傷の予測モデルを開発しています。これらのモデルはひび割れ伝播挙動を明確にし、プロセスパラメータ最適化の理論的基盤を提供します。

現在の損害検査方法は2つのカテゴリーに分けられます。断面研磨と観察は破壊的ですが、高い検査精度を提供します。X線コンピュータ断層撮影および超音波顕微鏡は非破壊的であり、完成品のバッチ検査に適しています。地下損傷を減らすための中核戦略は、プロセス最適化を通じて延性加工を実現し、脆性破壊から塑性剪断へと除去機構を転換し、隠れた内部損傷を最小限に抑えることです。

(3) 工具摩耗制御と工具寿命予測

高度なセラミックは非常に研磨性が高く、深刻な工具の摩耗を引き起こします。したがって、工具の選択はセラミックの焼結状態と意図された加工シナリオに一致しなければなりません。

焼結硬質セラミックスの加工:ダイヤモンド工具は安定した生産のために実用的な選択肢です。ダイヤモンドの硬度は8,000〜10,000 HVに達し、約2,000 HVではアルミナ、約1,200〜1,400 HVではジルコニアを大きく上回ります。これにより切削摩耗が減少し、加工精度とプロセスの安定性が支えられます。

プレシンタードグリーンボディの軟加工:この状態のセラミックブランクは比較的硬度が低いため、従来のカーバイドやコーティング工具でも加工要件を満たしつつ生産コストを抑えることができます。

ダイヤモンド工具であっても、連続的なセラミック加工は最終的に側面摩耗や研磨粒の損失を引き起こし、切削力の増加、表面の粗さの劣化、刃の欠けを悪化させます。確立された管理手段には、定期的な工具検査と交換、オンライン切削力監視、グレーシステムモデルに基づく予測的な工具寿命管理が含まれます。さらに、極低温冷却はセラミックマトリックス複合材料の加工時にPCD工具の耐用年数を大幅に延ばすことができます。

3. 加工特性と先進セラミック材料の適切な応用

素材の種類	主な特徴	適切な応用例	加工上の考慮事項
アルミナアル₂オー₃	高硬度、良好な断熱性、高温耐性、そして比較的低コスト	産業用絶縁体、標準的な耐摩耗部品、セラミック基板、一般的な産業用セラミック部品	比較的耐久性が低い;深い切削や高い送り速度は欠けの原因となることがあります。延性研削を行い、加工パラメータを厳密に制御します。

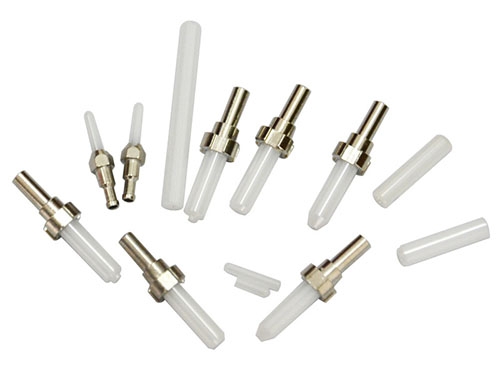

ジルコニア ZrO₂	優れた靭性、高強度、優れたひび割れ、耐摩耗性、耐腐食性	精密ミニチュア部品、医療用セラミック部品、光学通信部品、複雑な耐摩耗部品	高密度と切削耐性;アルミナよりも工具の摩耗が早い場合があります。冷却とツールパスの最適化。
カーバイドシリコンSiC	非常に硬く耐摩耗性、高温耐性、軽量かつ化学的安定性があります	航空宇宙用高温部品、プレミアム半導体摩耗部品、耐腐食構造部品	非常に脆く、処理時間が狭い。大きな切削深度を避け、超音波補助加工を優先してください。
窒化シリコンSi₃N₄	高い高温強度、耐衝撃性、自己潤滑性、そして優れた耐熱衝撃性	高温セラミック軸受、タービン部品、そして高性能耐摩耗性トライボロジー部品	加工パラメータに非常に敏感です。送り速度や速度のずれは深いマイクロクラックを引き起こし、正確なパラメータ制御が必要です。
セラミックマトリックス複合材料(CMC)	軽量で高温耐性、疲労耐性、多層複合構造	航空機用エンジン用コアホットセクション部品および高級軽量高温構造物	内部繊維は工具の摩耗を加速させ、剥離や繊維の引き抜きを引き起こすことがあります。低温冷却と超音波振動補助が推奨されます。

4. セラミックCNC加工の主な手法の概要

まず、セラミックの機械加工性は微細構造と機械的特性の適合性に依存します。ラメラー弱界面構造は加工挙動を改善する一方で、高密度単相セラミックスは応力緩和のための自然な経路を持たないため、品質を確保するために慎重に最適化されたプロセスパラメータが必要です。

次に、エッジの欠けと表面下の損傷がセラミック加工品質の主な制限です。最適化されたツールパス、切削深さ、治具の支持により刃の欠陥を制御できます。脆性破壊除去を延性性プラスチック切断に置き換えることは、隠れた内部損傷を減らし表面の強度を向上させるために不可欠です。

第三に、超音波支援加工は、硬質で脆いセラミックスの高精度加工において先進的な技術です。縦方向とねじりの超音波振動を組み合わせることで、切削抵抗を低減し、刃物の欠けを小さくし、工具の摩耗を遅らせることができ、特に航空宇宙グレードのセラミックスや複合材料に適しています。

第四に、標準化されたツール管理はコスト管理と品質向上に不可欠です。焼結硬質セラミックには、ダイヤモンド金型と、検査、オンライン監視、工具寿命予測を含む完全な管理システムが必要で、機械加工の一貫性を保ちます。

第五に、統合製造プロセスは重要な将来の方向性です。積層成形とCNC仕上げを組み合わせたハイブリッド製造は、複雑な形状、高精度、低コストの生産コストをサポートしつつ、従来のプロセスの制約を克服できます。

5. 適用される産業と典型的な製品カテゴリー

精密セラミックCNC加工は、高い耐摩耗性、耐腐食性、高温性能、電気絶縁性、寸法精度といった業界横断要件を満たすことができます。典型的な用途には以下が含まれます:

航空宇宙分野:セラミックエンジンのホットセクション部品、高温耐摩耗ブッシュ、軽量で複雑なセラミック構造;

半導体機器:セラミック真空部品、精密絶縁ロケーター、セラミックキャリア、密封部品;

医療用途:ジルコニア歯科部品および耐摩耗・耐腐食性セラミックインプラント構造;

精密機械:セラミックベアリング、ガイドブッシング、トライボロジー部品、小型精密耐摩耗部品;

新エネルギーおよびハイエンド産業:高温絶縁セラミックス、耐腐食セラミックシール、精密セラミックトランスミッション部品。

6. 見積もりを依頼する前に推奨される情報

CNC加工の実現可能性を正確に評価し、最適化されたプロセスを定義し、工具と生産コストを計算し、リードタイムを見積もり、欠陥リスクを軽減するために、顧客は事前に以下の情報を提供することをお勧めします。

完全な2D図面、3Dモデル、または構造寸法のフルセット;

アルミナ、ジルコニア、炭化ケイ素、窒化ケイ素、セラミックマトリックス複合材料などの材料要件;

臨界寸法公差、表面粗さ、エッジおよびコーナーの精度、内部キャビティの形状、外観基準、機能面要件;

欠陥受容基準(軽微なエッジの欠けやマイクロクラックの許容)、外観、機能的組立、非臨界面の分類方法;

実際の運用条件(温度、腐食性媒体、負荷または圧力、摩擦条件、絶縁要件、疲労耐性要件など)、

試作機の数量、バッチ生産量、目標納品スケジュール。

よくある質問(FAQ)

Q: CNC加工で焼結ハードセラミックを扱う際にダイヤモンド工具は必須ですか?

A: はい。密度化された先進セラミックは非常に高い硬度を持ち、従来のカーバイドやコーティングされた工具は精度や大量生産の要件を満たすには摩耗が速すぎます。PCDダイヤモンド工具は、硬質セラミックスの安定した長期加工に適しています。未焼成のセラミックグリーンボディは硬度が低く、従来の工具で加工できるため生産コストを削減できます。

Q: セラミックCNC加工は表面下の微細な亀裂を完全に排除できますか?

A: いいえ。完全に消滅することはできませんが、抑制し最小限に抑えることは可能です。サブミクロン延性切断、超音波補助振動、極低温冷却、最適化された主軸速度、送り速度、切削深さにより、地下損傷層をほとんどの高精度部品の要件を満たす非常に小さな範囲に削減できます。

Q: 薄壁や複雑なセラミック部品を加工する際、エッジチッピングはどのように制御できますか?

A: 専用の治具をフル補助支持、切削荷重の低減、クライムミリングを伴うトロコイダルミリング、超音波補助切断の組み合わせを用いてください。これらの対策は切断応力を分散させ、局所応力集中を回避し、刃の破壊や材料損失を大幅に減少させます。

Q: セラミックマトリックス複合材料の加工上の課題は、従来の単相セラミックスとどのように異なりますか?

A: 違いは大きいです。単相セラミックスの主な課題は脆性破壊とマイクロクラッキングです。セラミックマトリックス複合材は、繊維の摩耗、剥離、繊維の引き出、さらに工具の摩耗が速く、プロセスウィンドウも狭くなります。低温冷却および超音波振動支援プロセスは、加工品質を維持するために必要です。

Q: CNC精密加工に適していないセラミック部品は何ですか?

A: 大量かつ標準サイズで生産される、シンプルで大型、厚い壁を持つセラミック部品は、一般的に従来のドライプレスやアイソスタティックプレスにより適しており、コストが低く効率が高まります。CNC加工は、薄壁、不規則、多面、ミニチュア精密、小規模なカスタム部品により有利です。

プロセス評価およびカスタム製造支援

アルミナ、ジルコニア、炭化ケイ素、窒化ケイ素、セラミックマトリックス複合材、その他の高度なセラミック部品に薄壁、複雑な曲面、小型内部空洞、高精度な公差が必要な場合、またはエッジの欠け、地下損傷、不安定な精度の対応が必要な場合は、図面、材料仕様、バッチ要件、サービス条件に基づいてCNC加工の実現可能性を評価できます。カスタマイズされた脆性制御プロセス計画と、プロセス最適化、工具選択、精度管理、コスト見積もりをカバーするワンストップの精密製造サポートを提供しています。
