セラミックプランジャーは、ポンプシステムのコアで精密に動く部品です。通常、ジルコニアやアルミナなどの先進セラミックから作られ、これらの円筒形シャフト型部品は、ソリッド、中空、段差、ボールエンド、スルーホールの構成で製造可能です。その往復運動によって流体が移動し、加圧されます。高い硬度、優れた表面仕上げ、耐摩耗性、耐腐食性、錆びない動作、金属汚染のない特性により、セラミックプランジャーは高圧、酸性またはアルカリ性、クリーンサービス環境に適しています。洗浄機器、流体ポンプ、医薬品・医療システム、環境水処理に広く使われており、従来の金属、プラスチック、ガラスプランジャーよりも高性能なアップグレードを提供します。

従来のプランジャー素材には明確な制限があります。金属プランジャーは錆びたり、スケールが急激に発生したり、摩耗したりして、流体の汚染やシールの破損を引き起こすことがあります。プラスチックプランジャーは高圧に耐えられず、劣化や変形が起こるため、精密な作業には適していません。ガラスプランジャーは寸法精度が低く、脆さが高く、破損のリスクも高いです。セラミックプランジャーは材料レベルでこれらの問題に対応し、より長い耐用年数、より安定した動作、機器の故障や交換サイクルの減少を実現します。

1. セラミックプランジャーの構造、用途および材料の利点

1.1 基本的な製品構造

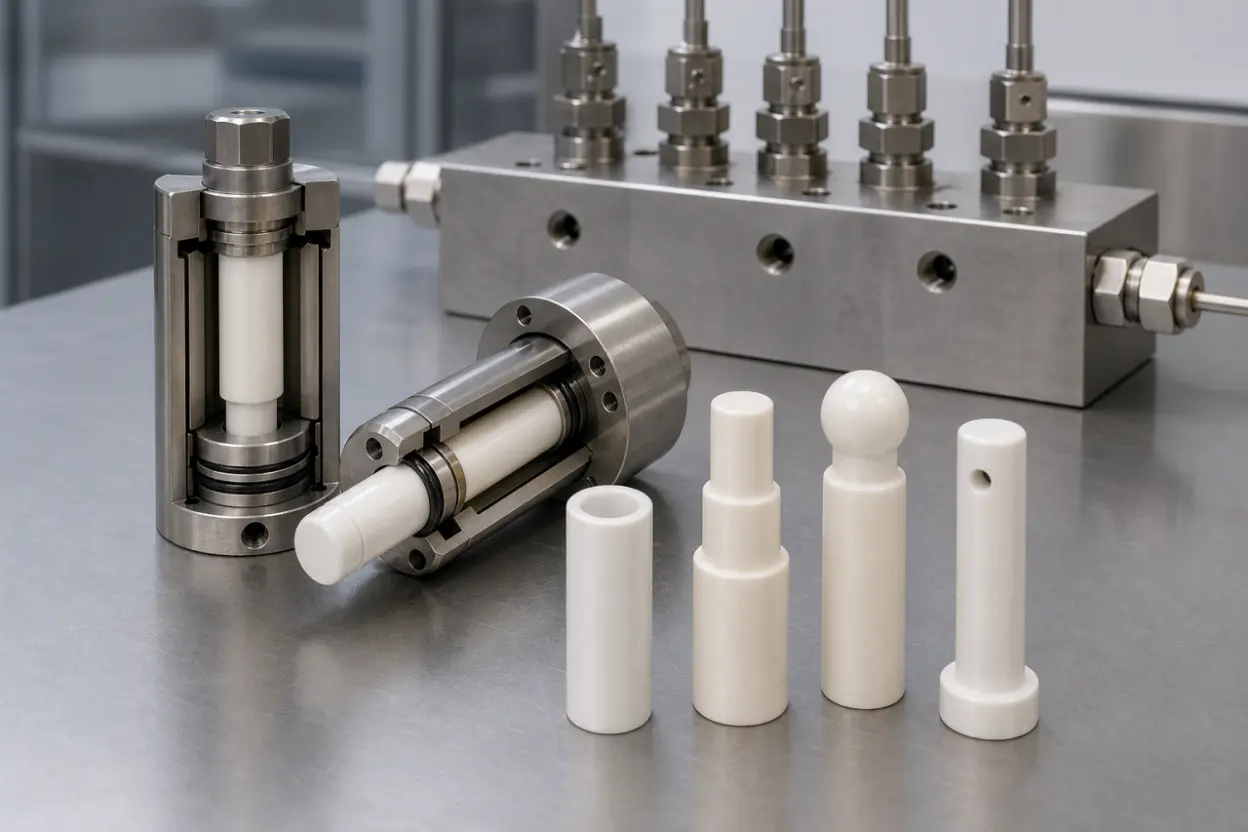

セラミックプランジャーは円筒形のボディを基にしており、ソリッドシャフト、中空薄壁部品、段差状プロファイル、ボールエンドデザイン、または接続・定位穴のある構造物などにカスタマイズ可能です。彼らの高度に仕上げられた規則的な表面は、スリーブやシールと往復運動で密閉、加圧、流体の移動を提供します。したがって、流体機器の重要な可動シール部品となっています。

1.2 典型的な応用例

• 清掃機器:高圧洗浄機および産業用スプレーシステム用の高圧プランジャー部品;
• 流体ポンプ製造:精密計量ポンプ、化学ポンプ、高圧水ポンプ用のコア可動部品;
• 医薬品および医療システム:液体充填ポンプおよび無菌液体輸送装置;
• 環境水処理:浄水、海水淡水化、酸性またはアルカリ性廃水処理のための装置;
• 精密製造:実験室の分析機器や半導体または新エネルギー流体加圧装置。

1.3 従来型材料と比較した利点

比較資料	セラミックプランジャーの核心的な利点	従来型の材料の限界
メタル	錆や金属イオンの放出は発生しません。酸、アルカリ、表面のスケーリングに耐性があります。耐久性の延長と安定したシール性	腐食や摩耗が起こりやすい;汚染物質が流体に侵入することがあります。シールクリアランスは時間とともに増加し、流量の精度低下を引き起こします
プラスチック製	高い硬度;高圧・高温に耐性があります。高周波運動中の安定した精度を経て、老化変形を起こさない	変形や老化が起こりやすい;高圧・高温への耐性が低い;精密測光には不適切です
ガラス	構造強度が高く、精度を制御可能で、衝撃抵抗性が高く、破損リスクも低減します	非常に脆く、比較的精度が低い;高周波動作や高圧の精密機器には適さない

2. セラミックプランジャー材料の選択と適切な応用

セラミカル材料の性能は大きく異なります。選定時には、サービス条件、精度要件、運用環境を考慮する必要があります。主な選択肢は以下の通りです。

素材の種類	主な特徴	適切な応用例	考慮事項
ジルコニア ZrO₂	優れた靭性、ひび割れや摩耗に強い、超精密な加工性、そして優れた表面仕上げ	食品および医薬品の充填、精密計測ポンプ、高級高圧機器、新エネルギーシステム	高温対応の温度能力を検証すること;コストはアルミナよりも高い
アルミナアル₂オー₃	高硬度、高温耐性、電気絶縁、耐腐食性、そして高いコストパフォーマンス	清掃機器、産業用ポンプ、標準的な酸・アルカリポンプ	靭性が低い;激しい衝突条件には適していません
サファイア/ルビー	非常に高い硬度、鏡面仕上げ、清潔性、耐腐食性、そしてマイクロホール構造への適性	実験機器、プレミアム医療システム、精密半導体部品	加工が難しく、コストが高く、リードタイムも比較的長い
窒化シリコンSi₃N₄	高強度、耐熱衝撃性、耐疲労性、耐衝撃性	高温・高圧、重荷重・高強度耐摩耗プランジャー	用途特有の評価が必要であり、標準的な汎用材料ではありません
カーバイドシリコンSiC	優れた耐摩耗性と耐腐食性、高温耐性、そして高い安定性	強侵性メディアと高温のシールや摩耗部品	非常に加工が難しく、特別な過酷な作業条件にのみ適しています

特に指定がない限り、ジルコニアは耐久性、精度、耐摩耗性、ひび割れ性の最良のバランスを提供するため、標準的な用途に一般的に推奨されます。高精度、高圧、高周波の往復動条件に適合し、高い安定性と耐用度を提供します。

3. 臨界寸法とコア公差要件

寸法精度、幾何学的公差、表面仕上げは、シール性能、計測精度、耐用年数を直接決定します。主なパラメータは以下の通りです。

外径、外径(±0.005 mm):一次シールおよびガイド面はシールおよびシリンダースリーブと結合し、シールクリアランスを制御し、漏れや圧力損失を防ぎ、動作中の同心率を維持します。

全長L(±0.05 mm):最大往復行程を決定し、ポンプ流量と噴出精度に直接影響します。長さのずれは計測ミスや不安定な変位を引き起こすことがあります。

円形度/同心率(丸み度<0.005 mm):断面の円形性と全体の同軸性を維持し、均一な円周クリアランスとフルコンタクトシールを生み出し、粘着、片側摩耗、漏水を防ぎます。

表面粗さ(Ra 0.04 μm):超滑らかな表面は摩擦やシールの摩耗を減らし、流体の残留物やスケールの蓄積を防ぎ、清潔で耐食性のある使用をサポートします。

面取り/半径(C0.2-C0.3):組み立てを容易にし、エッジの欠けを防ぎ、流体のデッドゾーンや乱流を減らし、配送の安定性を向上させます。

4. 主な加工課題とコスト要因

陶器は硬くて脆いです。以下の設計要件は、加工の難易度、コスト、リードタイムを大幅に増加させます。

まず、マイクロンレベルの公差を要求すること。極めて厳格な外径および丸みの要件を満たすため、温度制御された加工、複数回の精密研削作業、繰り返しのホイールドレッシング、機械調整が必要です。これらの複雑な工程は生産効率を下げ、収量を制約します。

次に、鏡面レベルの表面仕上げです。Ra 0.04 μmを達成するには専用のスーパーフィニッシュと鏡磨きが必要です。処理は遅く、表面は傷つきやすく、プロセス制御と機器の精度の両方が非常に高い必要があります。

三つ目は、中空の薄壁構造です。内部および外部の円筒形研削は変形、欠け、離心率、または突破を引き起こすことがあります。同心率は制御が難しく、プロセスは複雑で、拒否率が高いため、リスクの高い形状です。

設計にこれらの要件が含まれている場合、加工の実現可能性は早期に評価されるべきです。非臨界公差は、製品の性能、コスト、リードタイムのバランスを取るために最適化できます。

5. コア品質検査方法

大量生産の正確性と一貫性を確保するため、出荷前に以下のコア検査が実施されます。

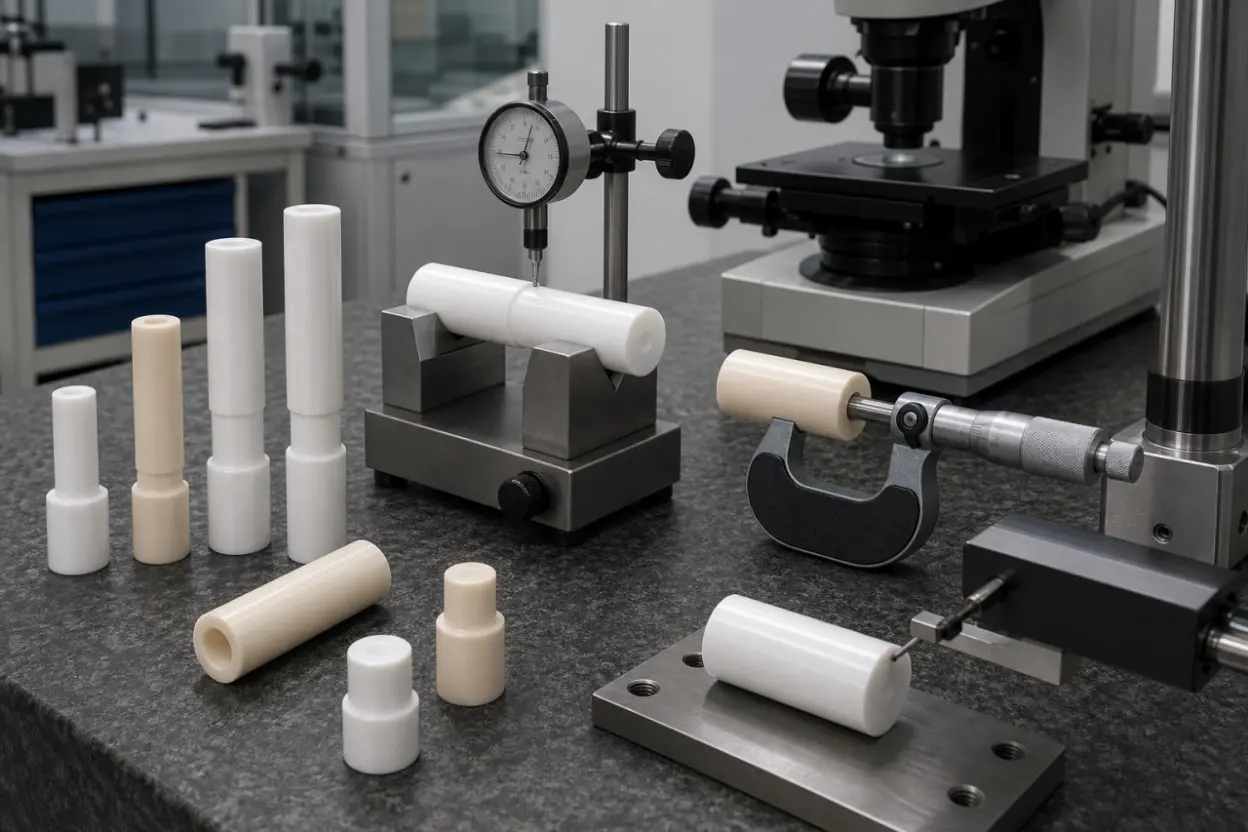

寸法精度:精密マイクロメーターで両端と中央の外径を2方向に測定します。高精度のノギスで全長を確認してください。

幾何学的公差:丸みの半径差を≤.005mmまで制御します。Vブロックとダイヤルインジケーターを用いて360°の同心度を測定し、総ランアウトは≤0.01mmまで制御されます。

表面品質:表面粗さテスターでRaを測定します。目視と顕微鏡検査を組み合わせて、ひび割れ、傷、端の欠け、孔、その他の欠陥を特定し、隠れた品質リスクを防ぎましょう。

6. 引用に必要な情報

• 実現可能性を評価し、価格とリードタイムを正確に計算するために、顧客は以下の条件を提供することが推奨されます:
• 公差、粗さ、技術的要件を示す2D図面、3Dモデル、または物理サンプル;
• 必要なセラミック材料や、適切な材料を推奨するためのサービス条件;
• 装置の種類や動作パラメータ(流体媒質、圧力、速度、温度、負荷など);
• 組み立て構造、適合性、特別な清潔性、密封性、耐摩耗性の要件;
• 受注量、生産量、希望されるリードタイム、そして受け入れ基準。
• 完全な図面がない場合は、少なくとも重要な寸法、希望材料、作動流体、圧力を提供し、初期評価と見積もりの作成に備えてください。

7. 工学設計最適化の推奨事項

設計時には段階的な精密制御を適用し、機能的な表面と非機能面を区別してください。シール、ガイディング、摩擦、荷重支え面は、動作精度と安定性を確保するために、寸法、円形、同心率、粗さを厳密に管理する必要があります。位置、遷移、補助目的のみで使用される非機能領域の公差は適切に緩和できます。これにより加工の難易度やリジェクション率が低減され、コスト管理が行われ、効率が向上し、性能を損なうことなくリードタイムが短縮されます。

よくある質問(FAQ)

Q: セラミックプランジャーには一般的にどのような材料が使われていますか?

A: ジルコニアとアルミナが主な選択肢です。ジルコニアは精密、高圧、クリーンなサービス条件に適しています。アルミナは標準的な産業用ポンプや清掃機器にとってコスト効率が良いです。サファイア、窒化ケイ素、または炭化ケイ素は、特別な過重な用途向けにカスタマイズ可能です。

Q: セラミックプランジャーの標準許容差はどのくらいですか?

A: 精度の外径は±0.004mmに達し、一般的な精度標準は±0.005mmです。全長の公差は±0.05mmに達し、円度は0.005mm以内に制御可能です。

Q: セラミックプランジャーの寸法や特徴はどれが最も重要ですか?

A: 外部の作業面、丸み、表面仕上げは、密閉性能、動作の滑らかさ、摩耗寿命に直接影響するため、最も重要です。

Q: なぜ中空の薄壁セラミックプランジャーは加工が難しいのですか?

A: 薄い壁は剛性が低く、研削中に変形や欠け、偏心性が生じることがあります。内部と外部の同心率の制御が難しく、セットアップが複雑で、拒否率が高く、コストとリードタイムの両方が増加します。

Q: セラミックプランジャーは金属プランジャーに比べてどのような利点がありますか?

A: セラミックプランジャーは耐久性が高く、錆や金属汚染物質の放出を防ぎ、酸やアルカリ、腐食に強く、スケールが蓄積しにくいです。シール性能は時間が経っても安定し、機器の故障や交換頻度を低減し、要求の高い流体用途で行われます。

選定評価とカスタム製造支援

洗浄機器、計量ポンプ、医薬品・医療システム、環境水処理(高精度、薄壁、複雑な構造物を含む)向けにカスタムのジルコニア、アルミナ、サファイア、その他のセラミックプランジャーが必要な場合は、図面、サービス条件、バッチ要件に基づいて材料選定、プロセス最適化、精密評価を提供できます。当社は、精密セラミックプランジャーのワンストップカスタム加工および大量生産をサポートしています。
