アルミナセラミックの選定と加工:純度、設計および加工の考慮事項

アルミナセラミックは最も広く使われているエンジニアリングセラミックの一つです。電気絶縁、高温耐摩耗性、半導体金型、産業用炉部品、精密構造部品に一般的に使用されています。多くの用途において、アルミナ部品は構造的支持、断熱、保護、耐摩耗性、耐腐食性を提供します。

金属やプラスチックと比べて、アルミナセラミックは高温耐性、強い電気絶縁、高い硬度、優れた化学的安定性を提供します。しかし実際のプロジェクトでは、材料の純度、動作温度、寸法精度、構造設計や組立要件がコスト、歩留まり、リードタイムに直接影響します。

アイテム	推奨事項
一般的な断熱および摩耗用途	コストパフォーマンス向上のために95%アルミナから始めましょう。
精密部品と高温用途	全体的な性能向上のために99%アルミニウムを検討してください。
腐食性、真空、または高性能半導体用途	運用環境に基づいて99.9%以上の純度アルミナを評価してください。
引用に必要な情報	図面、材料等級、数量、運転条件、重要寸法、公差および検査要件。

1. アルミナセラミックは一般的にどこで使われているのか?

アルミナセラミックの最大の価値は、その高い硬度、強力な絶縁性、高温耐性、化学的安定性にあります。断熱、耐摩耗性、耐腐食性、高温安定性が必要な場合、金属、プラスチック、通常のガラスの代替としてよく用いられます。

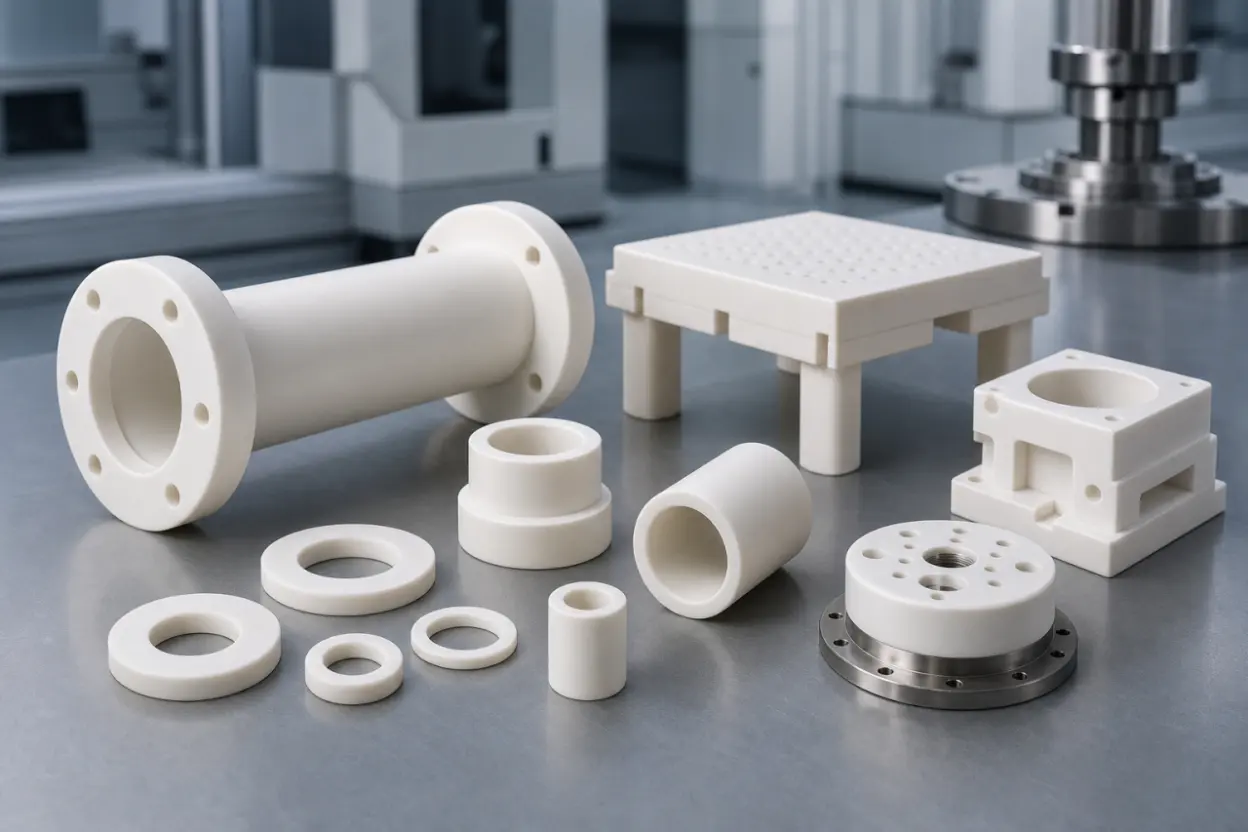

• 電気・電子機器:絶縁チューブ、ワッシャー、支持体および構造部品。
• 機械設備:耐摩耗ブッシュ、ガイド、スライド部品、シール部品、摩耗部品。
• 高温機器:炉の部品、耐熱支持部品、温度関連部品、断熱構造。
• 半導体および精密機器:金型、治具、位置決め部品、絶縁摩耗部品、真空互換構造。

アルミナセラミックは優れた硬度と耐熱性を持っていますが、靭性はジルコニアセラミックより低いです。衝撃、落下リスク、高い組み立て応力にさらされる部品については、早期に設計を慎重に評価すべきです。

2. 95%、99%および高純度アルミナの選び方

アルミナセラミックは単一の材料グレードではありません。純度レベルによっては、コスト、機械加工性、耐熱性、断熱性能、適用性が異なります。一般的な選択肢には、95%アルミナ、99%アルミナ、99.9%高純度アルミナがあります。

材料等級	主な特徴	典型的な用途	選択ノート
95%アルミナセラミック	一般的な断熱性と耐摩耗性においてコストパフォーマンスが良好です。	絶縁体、摩耗部品、構造支持体、一般的な産業用セラミック部品などです。	特別な高温、真空、半導体の要件がない場合に最初の選択肢として推奨されます。
99%アルミナセラミック	より高い純度と高温、そして全体的な性能が向上します。	精密部品、高温部品、電気絶縁部品。	95%アルミナよりもコストが高い;温度、精度、動作条件に基づいて選択すべきです。
99.9%高純度アルミナ	厳しい環境に対してより高い化学的安定性と純度を備えています。	腐食環境、真空用途、半導体金型、高性能機器部品など。	通常、加工コストが高く、リードタイムも長くなります。詳細な労働条件の提供が求められます。

特定の高温、真空、強い腐食、半導体清浄度の要件がない場合、95%アルミナが最も実用的な出発点となることが多いです。多くの一般的な断熱や摩耗要件を満たしつつ、コストやリードタイムも管理しやすく保ちます。

3. アルミナセラミック加工における臨界寸法

アルミナセラミックスの部品は通常、成形、焼結、精密加工を伴います。外径、内径、全長、同心率、表面粗さ、面取りの要件はすべて組立性能や加工難易度に影響を与えます。

重要な項目	なぜ重要なのか	設計推奨
OD/ID	適合度、クリアランス、組み立て安定性を決定します。	キーフィッティング寸法の公差を定義します。可能な限り非臨界寸法を緩和する。
長さ/厚さ	焼結変形、研削許容量、組立高さに影響を与えます。	不必要に厳しい公差を避け、厚さが変わる部分は滑らかな遷移を使いましょう。
同心率/丸さ	回転、誘導、密閉、精密な位置決めに重要です。	厳格な要件は機能分野のみに適用してください。
表面粗さ	摩擦、密封、摩耗、接触条件に影響を与えます。	粗さはすべての表面ではなく、実際の接触面や密封面に基づいて指定してください。
面取り/半径	エッジの欠けを減らし、組み立ての安全性を向上させます。	穴の縁や角、鋭いトランジションには適切な面取りや半径を加えましょう。

4. コスト、難易度、またはリードタイムを増加させる可能性のある設計

アルミナセラミックは硬く比較的脆いため、製造性は設計細部に非常に敏感です。以下の機能は必ずしも不可能ではありませんが、加工の難易度を増やしたり、歩留まりを減らしたり、リードタイムを延ばしたりすることが多いです。

• 非常に薄い壁:焼結や加工中の変形、エッジの欠けやひび割れのリスクが高い。
• 長さ対直径比が高いため、直線性、同心率、加工安定性の制御がより困難です。
• 深井構造物:穴の直径、深さ、表面粗さ、位置精度を同時に評価する必要があります。
• 過度に厳しい公差:実際の機能的要件を超える精度はコストやリードタイムを大幅に増加させます。
• 鋭い角や過度な直角:セラミック部品は応力集中に敏感なので、面取りや半径の推奨があります。

設計段階では、高精度は機能や組立に真に影響を与える寸法にのみ割り当てるべきです。非臨界面、外観部分、または一般的な位置特定部位の公差を緩和することで、コスト削減や生産期間の短縮につながることが多いです。

5. アルミナセラミック部品はどのように検査されるのか?

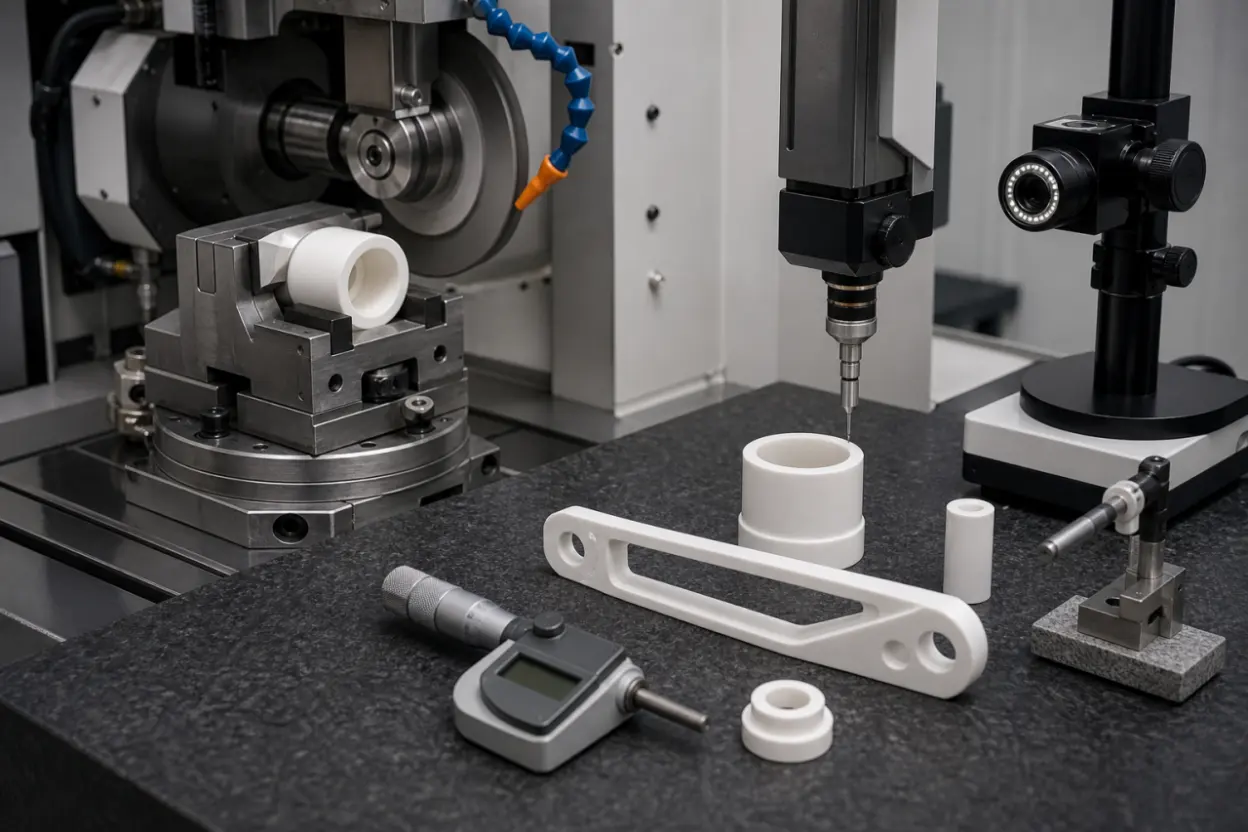

アルミナセラミック部品は通常、寸法精度、幾何学的精度、表面状態、外観品質を検査されます。一般的な検査ツールには、光学測定装置、表面粗さテスト機、レーザー測定機器、マイクロメーター、さらに視覚的または顕微鏡的な外観検査が含まれます。

検査項目	一般的な方法	主な焦点
寸法検査	光学測定機器、マイクロメーター、レーザー計測器。	外径、内径、長さ、厚さ、穴間隔およびその他の寸法。
幾何学的検査	光学測定、専用のゲージやその他の測定機器。	同心率、平坦性、垂直性、平行性。
表面検査	表面粗さ試験器、目視または顕微鏡検査。	粗さ、欠け、ひび割れ、傷、刃の欠陥。
外観検査	光、顕微鏡、または顧客指定の方法で目視検査を行います。	外観のグレード、エッジコンディション、許容可能な欠陥限界。

外観の受理基準は用途によって大きく異なります。小さな欠けや軽微な傷は一般的な工業用摩耗部品では許容されるかもしれませんが、半導体、医療用、外観に敏感な部品では許容されません。このため、見積もりの際には検査基準や参考写真が役立ちます。

6. 引用に必要な情報は?

製造可能性を評価し、適切な材料を選び、正確な見積もりを提供するために、顧客は以下の情報を提供することを推奨します。

• 完全図面:2D図面、3Dモデル、または重要な寸法と公差を持つ明確なスケッチ。
• 材料要件:95%アルミナ、99%アルミナ、99.9%高純度アルミ、または材料推奨の運転条件。
• 量:試料量、第1バッチ量、推定年間量。
• 動作条件:温度、媒質、断熱要件、摩耗状態、真空または腐食環境。
• 受領基準:寸法検査方法、外観基準、粗さ要件、包装要件。

情報が十分であればあるほど、材料グレード、加工ルート、検査方法、リードタイムの特定が容易になります。薄壁、深穴、長く、不規則または精密な組立部品の場合、金型や量産前に試料検証が推奨されます。

7. デザイン提案と概要

アルミナセラミックは、高温耐性、高い電気絶縁性、耐摩耗性、耐腐食性を必要とする精密構造部品に適しています。材料選択時の主な要素には、材料の純度、動作温度、組み立て精度、壁厚、穴構造、表面要件が含まれます。

コストやリードタイムの観点からは、単に高精度を指定するよりも適切な設計の方が重要であることが多いです。非臨界寸法は可能な限り緩和すべきです。穴や縁、薄い壁の周囲には面取りや半径を追加する必要があります。また、長穴や深孔構造物は事前にサプライヤーと確認する必要があります。

見積もり段階で完全な図面、材料要件、数量、運転条件、検査基準が提供されると、供給者は実現可能性をより迅速に評価し、より正確な材料推奨、加工提案、価格を提供できます。

よくある質問

1. 95%アルミナと99%アルミナのどちらを選ぶべきか?

一般的な断熱、耐摩耗性、または構造支持には、95%アルミナが実用的な第一選択として通常あります。高温、高精度、またはより要求の高い環境では、99%アルミナやそれ以上の純度の材料を評価できます。

2. アルミナセラミックは金属部品の代わりになるのか?

絶縁、耐摩耗、高温耐性、耐腐食性を必要とする用途では、アルミニウムセラミックは特定の金属部品の代替が可能です。しかし、金属の延性は持たないため、衝撃や組み立て応力を設計時に考慮する必要があります。

3. アルミナセラミックは薄壁または細長い部品に適していますか?

評価は可能ですが、薄い壁や細い構造は変形、欠け、ひび割れのリスクを高めます。壁厚、長さ対直径比、公差、検査方法を確認するために図面が必要です。

4. サンプル写真だけで見積もりは十分か?

写真は初期の確認に役立ちますが、正確な見積もりには通常、図面、寸法、公差、材料要件、数量、運転条件が必要です。精密組み立て部品の場合、写真だけでは難易度を判断するには不十分です。

5. 低表面の粗さは常に良いのでしょうか?

必ずしもそうとは限りません。粗さは接触、密封、摩擦、外観の要件に応じて指定されるべきです。機能しない表面に非常に低い粗さを施すと、コストとリードタイムが増加します。

アプリケーション評価およびカスタム加工サポート

高い絶縁性、耐摩耗性、高温安定性、耐腐食性が必要な部品の場合は、図面、材料要件、数量および動作条件をご提供ください。当社のチームは、部品構造、公差要件、適用環境に基づいて、適切なアルミナセラミック材料や加工ソリューションの評価を支援します。
