構造用セラミック成形および焼成プロセスの詳細ガイド

ほとんどの構造用セラミック配合には粘土は含まれていません。原材料は固有の可塑性がなく、成形要件を直接満たせないため、原料の準備時に専用の結合剤を加える必要があります。バインダーの種類や用量は、成形過程、原材料の物理的・化学的特性、セラミック製品の寸法や構造複雑さ、そして適用される生産工具など、複数の要因に依存します。大量生産の成形要件を満たすために、焼結収縮率に応じて金型もカスタマイズする必要があります。UPCERAの主な大量生産方法には、セラミック射出成形、アイソスタティックプレス、乾式プレス、熱圧鋳造があります。

1. セラミック成形バインダー選定の要件

構造用セラミック成形に使用されるバインダーは、成形、脱着、焼結の過程で以下の4つの主要な要件を満たす必要があります。

十分な接着性能を提供し、成形中の粉末の流動性を維持し、グリーンボディの完全性と機械強度を向上させ、取り扱いや加工要件を支える必要があります。

高温焼結の過程で完全に揮発・分解し、残留物を残さず、微量の不純物だけを残さないため、完成したセラミックの物理的・化学的特性が影響を受けないようにします。

これらは工場規模の大量生産に適しており、準備や使用が容易で、設備を損傷したり原材料を汚染したりする腐食性成分がないことが求められます。

化学的に安定していなければならず、ジルコニア、アルミナ、その他のセラミック原料と反応したり、完成品の機械的、絶縁性、耐腐食性、その他の特性に悪影響を与えてはなりません。

2. セラミック成形工具設計における重要な考慮事項

各成形工程には専用の金型が必要です。資格のある工具は、適合した製品形状、指定された寸法精度、便利な操作、高い生産効率、耐摩耗性、そして長い耐用年数を提供しなければなりません。構造設計、機械的計算、精密加工は事前に完了しなければなりません。セラミックグリーンボディは高温焼成時に予測可能な体積収縮を経験するため、金型設計は線形収縮を考慮し、必要な寸法許容量を含める必要があります。基本的な計算は次の通りです:

工具の線形寸法 = f ×完成セラミック寸法

係数変換:f = a/b。ここでaは焼成前の緑体の線形寸法、bは焼成後の完成陶器の線形寸法、fはセラミックの線形収縮係数です。

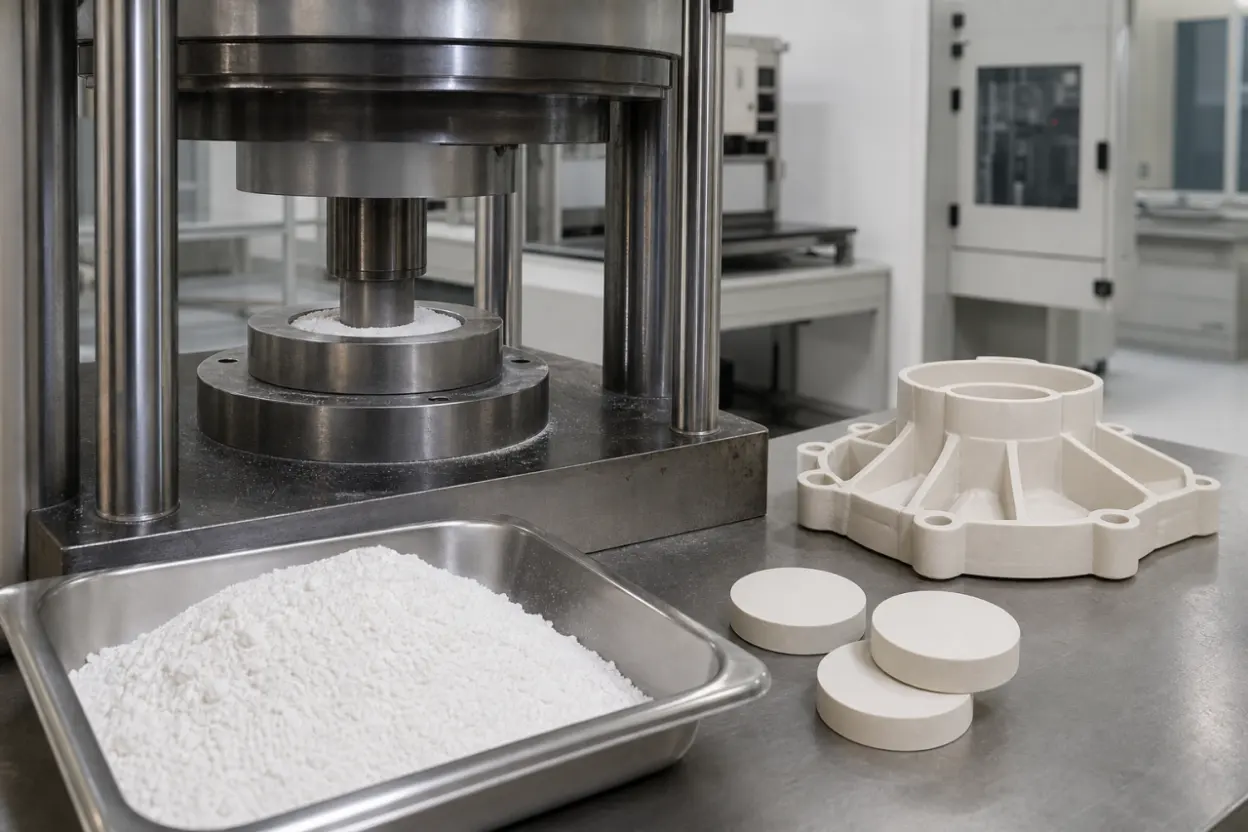

3. ドライプレスの総合ガイド

ドライプレスは産業用構造用セラミックスで最も広く使われている成形プロセスです。自動化された大量生産に適しており、単純な工程を持ち、均一な焼成収縮を生み出し、仕上げ部品の変形リスクも低いです。これは、ディスクのような単純な形状を持ち、特別な穴や溝、薄い壁、リブがない従来のセラミック部品に最適です。しかし、このプロセスは非常に高精度で耐摩耗性のある工具を必要とし、応用面での制約も比較的大きいです。粉末の含水率はドライプレスにおける重要な品質管理ポイントであり、標準範囲は4%〜8%です。量産前に適切な結合剤を加え、粉末を粒状化して流動性を向上させ、粒子結合を強化し、グリーンボディの圧縮強度を高めます。

3.1 ドライプレスの主要なプロセスコントロールポイント

(1) プレス方法

プレスは片面モードと両面モードに分けられ、密度の均一性に直接影響します。片面プレスでは、力は片側からのみ加わります。負荷がかかる側の方が密度が高く、遠側の方が低くなるため、グリーンボディ内部に大きな密度差が生じます。両面プレスでは、両端から同時に力が加わります。両端はしっかりと圧縮され、中心部の密度はやや低くなりますが、全体的な均一性は片面プレスよりも優れています。

(2) 圧力の形成

成形圧力はグリーンボディ密度と発射収縮を直接決定します。圧力が低すぎると、グリーンボディにはより多くの孔が含まれ、燃焼収縮が大きくなります。従来の産業用乾式プレス圧力は≤ 2 MPaで制御されます。過剰な圧力は剥離、表面のひび割れ、脱金時の粘着、端や角の欠けを簡単に引き起こします。

(3) プレス速度とホールド時間

圧力が速すぎると、粉末粒子の間に閉じ込められた空気が逃げられず、グリーンボディの剥離、内外の密度の不均一、内部の残留気泡などの欠陥が直接発生します。大量生産には、内部空気を排出し、グリーンボディ全体の密度を均一に保つために、ゆっくりとした均一なプレスと一定の圧力保持時間が必要です。

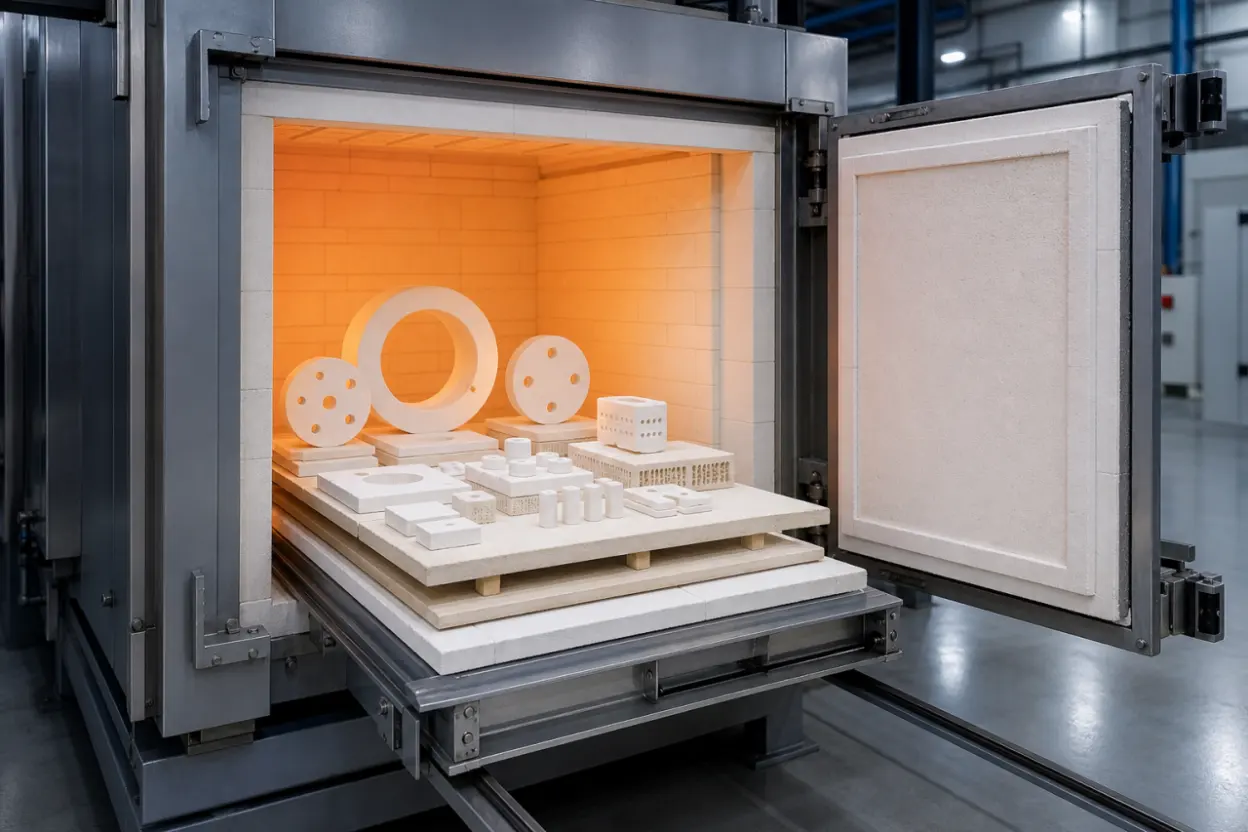

4. 陶器焼成の三つの主要な段階

焼成とは、成形されたセラミックグリーンの本体を高温窯に入れ、熱によって高密度化するコアプロセスです。指定された物理的および化学的反応が行われ、完成品は必要な機械的、電気的、耐腐食性およびその他のサービス特性を達成します。完全な燃焼サイクルは加熱、温度保持、冷却から成ります。各段階のプロセスパラメータは独立して制御されなければならず、任意に調整してはなりません。

4.1 加熱ステージ

この段階は室温から指定された最大燃焼温度まで続きます。その主な機能は、自由水分の蒸発、有機結合体の高温揮発、結晶水および構造水の除去、炭酸塩成分の分解、そしてジルコニアセラミックスにおける高温結晶相変質です。相変態を除き、これらの過程では大量のガスが放出されます。したがって、この段階での急速な加熱は厳しく禁止されており、多孔質または緩い緑色の本体、全体的な変形、エッジの亀裂、生産バッチ全体にわたる内部亀裂を引き起こす可能性があります。

4.2 ホールディングステージ

保持段階は、完成したセラミックの特性を決定する決定的なステップです。グリーンボディ内の構成要素は物理的な相変化と化学反応を完全に経て、最終的に必要な性能を持つ高密度なセラミックマトリックスを形成します。各セラミック原料には最適な焼成温度範囲があるため、炉の最大温度と保持時間は厳密に管理されなければなりません。適切な範囲内に保持されると、燃焼製品は密度が高く不透水性を持ち、均一な粒状構造を持ち、最適な機械的および電気的特性を提供します。指定された温度範囲を超えて焼成すると多孔性が増加し、強度、断熱性能、耐摩耗性が大幅に低下します。

4.3 冷却段階

この段階では、最大燃焼温度から室温までの制御された冷却をカバーします。冷却中には液相凝固、結晶粒結晶化、材料相変態などの物理的・化学的変化が起こります。冷却方法と冷却速度は、完成品の相組成や内部微細構造を直接決定し、最終的には耐摩耗性、強度、寸法安定性などの重要な特性に影響を与えます。特殊な形状や薄い壁を持つセラミック部品は、段階的かつゆっくりとした冷却工程が必要です。

5. 成形プロセスパラメータの比較

よくある質問(FAQ)

Q: 構造用セラミックを形成する際にバインダーは必ず添加する必要がありますか?

A: ほとんどの粘土フリー構造用セラミック原料は可塑性がなく、直接成形できないため、適切な結合剤を添加する必要があります。特定の成形方法によっては、バインダーなしで加工できるのは特定の改造プラスチック粉末のみです。

Q: なぜセラミック線形収縮率を金型許容度の決定に考慮しなければならないのですか?

A: セラミックグリーンボディは高温焼成時に予測可能な収縮を経験し、収縮率は材料によって異なります。適切な金型許可がなければ、完成品はサイズが小さくなり、許容範囲を超えることがあります。係数f = a/bを用いた寸法計算により、完成品の寸法精度が仕様を満たすことを確認できます。

Q: 両面プレスは、ドライプレスにおいて片面プレスよりも優れているのでしょうか?

A: 両面プレスは全体の密度の均一性が向上し、高精度で荷重を支えるセラミック部品に適しています。片面プレスはよりシンプルで効率的であり、通常の低精度セラミックディスクの大量生産に適しています。方法は用途に応じて選択すべきです。

Q: セラミック焼成サイクル中、加熱速度を上げることはできますか?

A: いいえ。初期加熱段階では、結合剤、水分、分解ガスが集中的に放出されます。急速な加熱は圧力を閉じ込め、グリーンボディに亀裂や構造の緩みを引き起こすことがあります。加熱速度は、材料に応じて中間および後期段階でのみ適合範囲内で調整可能です。

Q: 4つの主要な成形プロセスはどのように選ぶべきですか?

A: 非常にシンプルな薄ディスクや標準的なブロックにはドライプレスを選びます。ミニチュアで複雑な薄壁部品の射出成形、中〜大型の高密度ブランク用のアイソスタティックプレス、また、規則的な形状を持つ小型から中型の特殊セラミック部品の熱圧鋳造も行っています。最終的な選定では、生産量、精度要件、構造の複雑さを考慮すべきです。

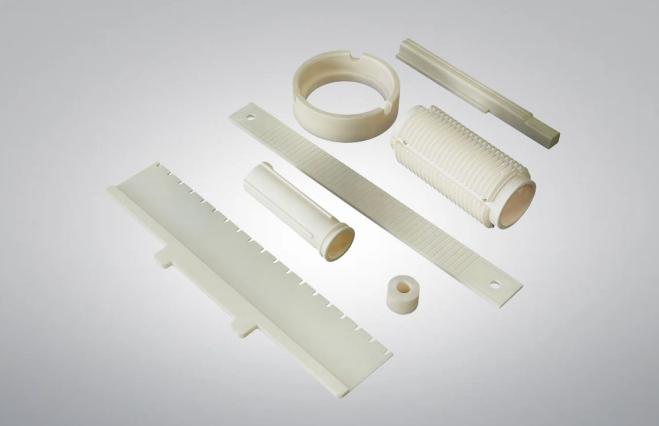

プロセス選択およびカスタマイズサポート

製品が単純なブロックやシートタイプの従来型セラミック部品から、ドライプレス、射出成形、アイソスタティックプレス、熱圧鋳造が必要な複雑で薄壁の高精度構造用セラミック部品まで、構造、材料タイプ、寸法公差、生産量要件に応じて成形プロセスを選択可能です。また、バインダー比率や焼成パラメータの最適化、工具余裕の計算、完全な量産プロセスソリューションの提供も可能です。
