ミクロンレベルの世界:精密セラミック加工における公差制御の理解

先進製造の世界には成功と失敗の明確な境界があります。その違いは肉眼では認識できない測定値にしばしば見出されます。これは特に、航空宇宙・防衛産業、半導体製造、医療機器、光通信に不可欠な精密セラミック部品に当てはまります。これらの部品には、数ミクロン(千分の一ミリメートル)の公差が必須であり、オプションではありません。本記事では、高性能用途における厳密公差製造の必要性と、セラミック加工におけるミクロンレベルでの公差制御の実現方法を検討します。

どういう意味ですか"ミクロンレベルの許容範囲"本当に意地悪?

比較すると、人間の髪の毛の直径はおよそ70〜100ミクロンです。メーカーが内径精度を±0.001mm(±1マイクロン)と主張する場合、それは人間の髪の毛の厚さの100分の1まで寸法を制御していることになります。この精度により、小さなずれでも故障、信号喪失、重大な機械的トラブル、故障が発生する場合にセラミック部品を使用可能です。

根本的な課題:セラミックス加工の難しさ

セラミックは金属よりも柔軟性がありません。そのため、金属は設計に応じて変形し曲がることがあります。金属加工は、モーススケールで金属よりも高い評価を持つ陶器よりもずっと簡単です(陶器は9または10、ルビーやサファイアは9です)。そのため、金属を扱う従来の機械加工法の多くは、セラミックを欠けたり、ひび割れたり、破損したりします。

セラミックス加工で生じる困難には以下のようなものがあります:

•材料の硬度が高いこと。セラミックスは最も硬い工学材料の一部で構成されています。ダイヤモンドと立方窒化ホウ素(CBN)がセラミック除去に効果的な材料としてのみ有効です。

・材料の脆い挙動。陶器は金属とは異なる挙動をし、塑性変形をしません。しかし、彼らは壊れてしまう。そのため、切断力と経路上は慎重に制御されます。

•焼結。セラミックス部品は緑色(未焼結)状態で作られ、その後炉で焼成されます。焼成過程で部品の形状や大きさが変化するため、焼結による予測される変化に対抗して最終的な特徴サイズを補正しなければなりません。

・研磨による地下損傷。信頼性が高く微細な亀裂が発生し、部品の強度と信頼性を損なう。

精密ミクロン単位の技術

一桁のミクロン単位の公差を達成するためには、高度な技術、プロセスの経験、そして品質への強いこだわりが必要です。UPCERAのような20年以上にわたりセラミック製造に注力してきたハイレベルメーカーは、これらの課題に対応するための強力な能力を構築しています。

1.精密研磨と重ね合わせ

ダイヤモンド含浸ホイールによる研削は高精度なセラミック部品の製造に重点を置いています。仕上げ工程では、平均粗さ(Ra)が0.02μmという低くの表面仕上げを実現できます。この仕上げ工程により、表面のシールや光学用途に必要なほぼ鏡面のような仕上げが得られます。超高精度の要件では、表面粗さ仕上げ作業でラッピングや研磨により平均粗さ(Ra)値を1nm未満に抑えることができます。

2.高度成形・焼結制御

加工前に、成形および焼結作業は高度な精度で制御される必要があります。アイソスタティックプレス、射出成形、押出成形などの新しい成形技術、高度なグリーン部品密度制御。焼結においては、制御加熱(低温変動炉)により収縮が予測可能かつ寸法的に制御されるため、粉砕開始前に最終寸法を予測できます。

3.プロセス中の測定とフィードバック

今日の精密加工には、部品寸法や工程をリアルタイムで記録する測定システムが組み込まれています。このクローズドな測定制御ループにより、加工サイクル中の部品寸法補正が可能となり、廃棄物を大幅に削減し、部品寸法と公差を確保します。

アップセラ'精密製造のベンチマーク

UPCERAは市場が商業的に期待できる基準点です精密セラミックス.当社の製造能力は複数のセラミックシステムを活用可能です。これらのシステムは、さまざまなセラミック窒化相や、公差が異なる単結晶系を持っています。

1.外径公差

外径公差は部品のサイズによって異なります。

•1 – 25 mm:± 2ミクロン

•20 – 50 mm:± 3ミクロン

•50 – 100 mm:± 50ミクロン

•100 – 150 mm:± 100ミクロン

2.内径公差

内径公差は測定や工具へのアクセスによって影響を受けます:

•0.5 – 3 mm:± 1ミクロン

•3 – 10 mm:± 3ミクロン

•10 – 30 mm:± 5ミクロン

•30 – 100 mm:± 30ミクロン

•100 – 150 mm:± 50ミクロン

•150 – 200 mm:± 100ミクロン

3.長さと幅の許容範囲:±5ミクロン

・球面許容直径:± 2ミクロン

・表面仕上げ:Ra0.02からRa0.2の間で、サファイアやルビーの完成部品は光学グレード仕上げ、光学仕上げはRa0.02。

4.幾何学的公差

以下のような他の寸法にも追加の公差を割り当てる必要があります:

•丸み:0.002mm

•同心率:0.002mm

•直線性:0.004mm

•垂直度:0.005mm

•並列度:0.003mm

・平坦度:0.003mm

これらの公差は、部品が組み合わさなければならない、回転機能を持つ部品、または流体や気体に対してシールを持つガスケットのシールを持つ部品に対して満たされなければなりません。

材料特有の能力

精密な能力は陶器ごとに異なります。いくつか例を挙げます。

•ジルコニア(YSZ):最小壁厚は0.1mm、ねじ径はM2まで小さく、穴はφ0.4mmまで小さくできます。

•アルミナ:最小壁厚は0.2mmまで可能です。

•サファイア/ルビー:表面粗さはRa0.02まで低く抑えられます。

・窒化ケイ素および炭化ケイ素:支持直径M3以上、最小壁厚0.2mm。

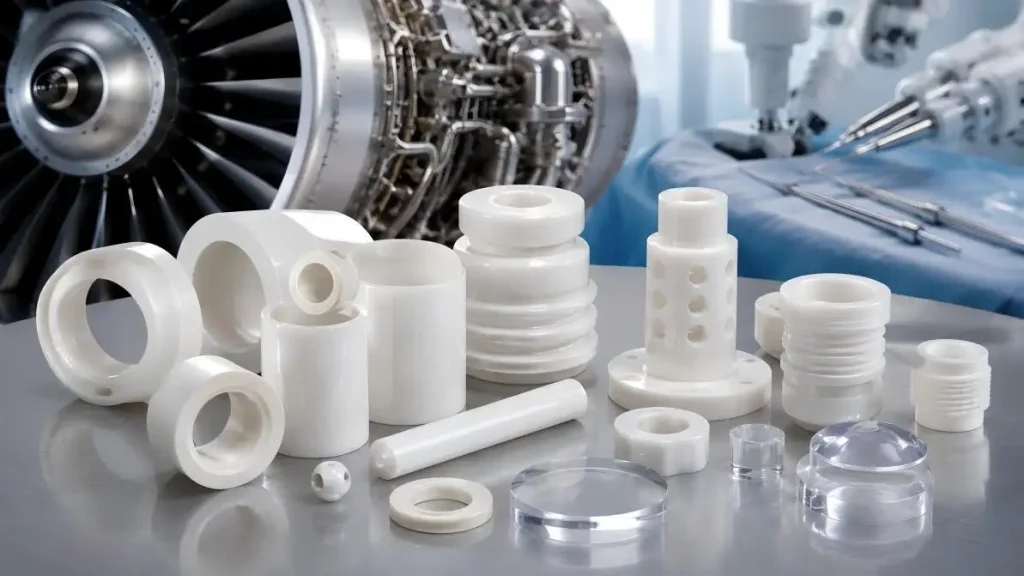

なぜミクロンレベルの公差が業界を超えて重要なのか

1.半導体製造

ウェハー取り扱いやプラズマ、化学蒸気システムで使用されるセラミックは、寸法的・化学的に安定かつ純粋でなければなりません。ウェハー取り扱いシステムでは、数ミクロンのずれだけで数千ドルのウェハーを破壊してしまう。半導体装置における流体および気体の流れを正確に制御するには、内径公差±1ミクロンの小径ホールが用いられます。

2.航空宇宙・防衛

タービンエンジンやロケットエンジン、光学機器に使用されるセラミック部品は、極度の機械的・熱的応力に耐えなければなりません。これらのシステムでは、飛行の極限にさらされながらもクリアランスを維持しなければなりません。セラミックは必要なクリアランスを提供します。モース9の硬度を持つサファイアやルビーの成分は、これらの用途に最適です。

3.医療機器

手術器具、診断用機器、インプラントなど、すべての医療用途は生体適合性、無菌性の保証、完璧な信頼性を提供しなければなりません。数ミクロンでも許容範囲が外れているセラミック部品は、手術を妨げたり、診断機器が誤った測定値を出す原因となる可能性があります。精密セラミックスで達成される表面仕上げ品質(Ra0.02–Ra0.2)は、細菌の付着部位を最小限に抑えることで生体適合性にも寄与します。

4.光通信

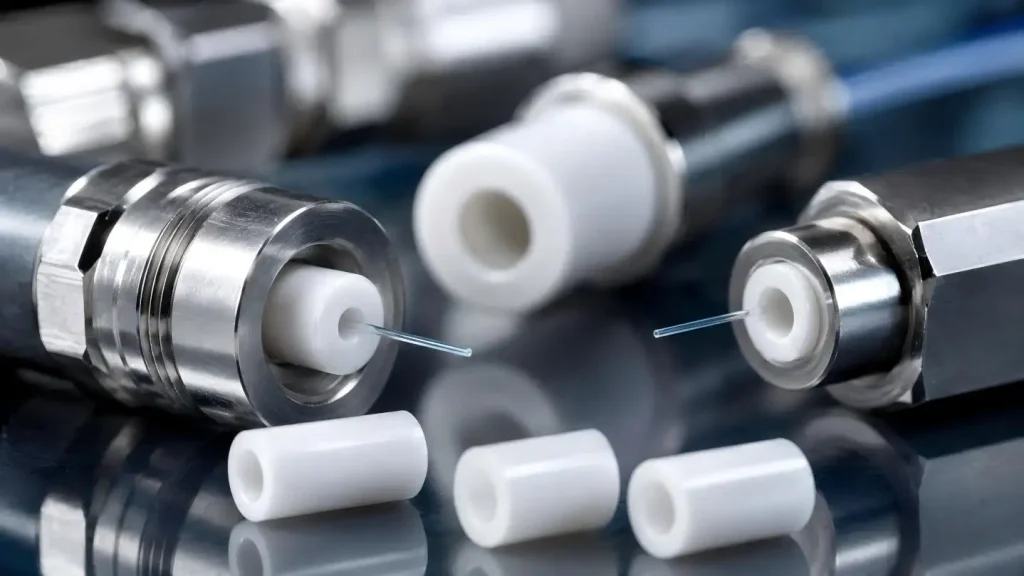

セラミックフェルールとスリーブは、光ファイバーコネクターの心臓部であり、光ファイバーが完璧に整列するように、0.002mmという厳密な同心率を実現しなければなりません。数ミクロンのずれでも信号損失(挿入損失)や反射(リターンロス)を引き起こし、ネットワーク性能を低下させます。GPIによる精密セラミックフェルールの100%同心率検査を導入することで、5Gネットワーク、データセンター、ファイバーレーザーシステムで使用される部品の信頼性はさらに高まります。

精密機械と産業オートメーション

高速スピンドル、精密ベアリング、高度な流体制御システムに使われるセラミックスは、より信頼性が高く、寿命も長く、より高速で運転可能です。セラミックの利点(極めて高い硬度、低摩擦、安定性)により、これらのシステムはより高速かつ長時間の運転が可能です。これらの特性は、極めて細かく精密な公差を用いることでのみ達成可能です。

精密セラミックスにおけるカスタマイズの役割

市販のセラミックは多くの用途に対応可能です。しかし、より先進的な産業はより多くの要求を要求しています。例えばUPCERAは、以下を満たすセラミック部品をカスタマイズできます。

・部品設計の複雑さ:組織は、ステップやブラインドホール、さらにはねじを含む非常に複雑な部品を作ることができます。

•公差の管理:組織がプロセスを修正する意思があれば、非常に精密な公差を実現できます。

・ハイブリッド部品:セラミックスと金属を統合してアセンブリを形成でき、金属化も可能です。

•セラミックスおよび金属システム:当社は用途の要件を満たすシステムの選択を指導できます。

カスタムコンポーネントのサイズ設定

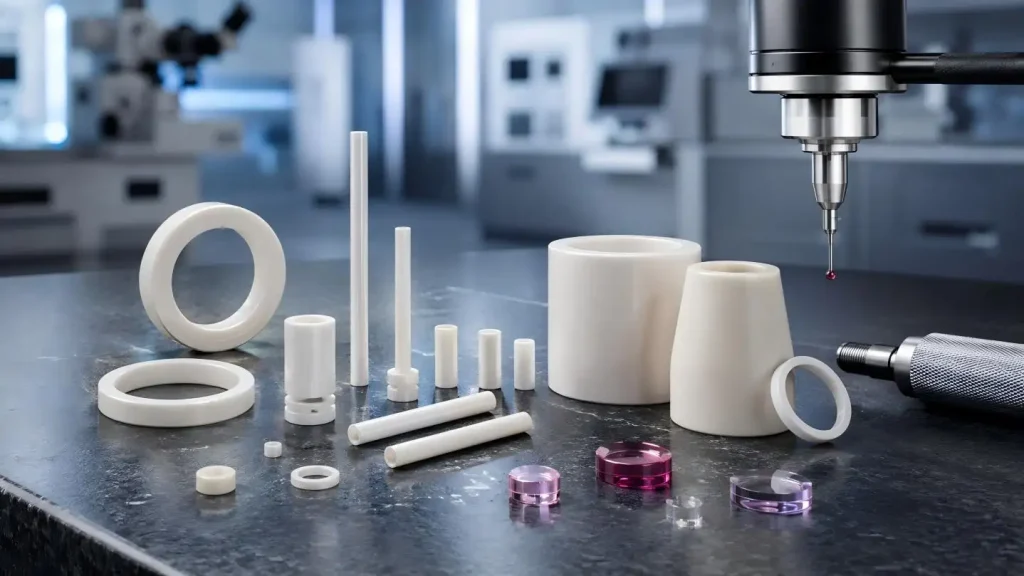

カスタム構造部品もラインナップに加えており、あらゆる形状やサイズでお手に入りいただけます。当社の能力の例は以下の通りです:

・長さ(管/棒として):最大1000mm

・外径(管):最大250mm

・外径(棒):最大150mm

・内径(貫通孔):最大200mm

・内径(ブラインド/段差穴):最大50mm

•ボールの直径:最大100mm

・壁厚(最小):0.1〜0.2mm(材料の種類によります)

・穴を開けた最小値:φ0.4mm

・ねじ径(最小):M2

・根半径(最小):R0.1mm

品質保証:すべてのユニットが基準を満たしていることの確認

マイクロンレベルの公差を達成することは戦いの半分です。すべての部品が基準を満たしていることを確実にすることがもう半分です。品質保証プログラムの一部には以下が含まれます:

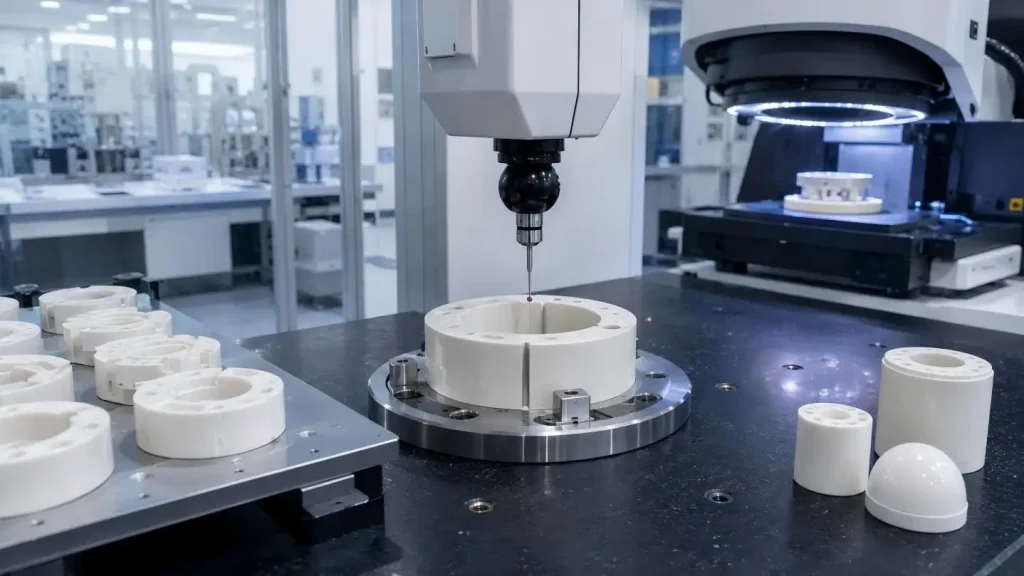

・寸法検査:CMM、光学比較器、空気計を用いる。

・表面仕上げ測定:Ra値や表面粗さを評価するために、プロファイラーや干渉計を利用できます。

・表面および幾何公差の測定:円形、同心率、直線性の測定には特別な測定技術と治具が必要です。

・重要な用途(例えば光ファイバーフェルール)では、すべての部品が100%同心率検査を受けます。

レーザーマーキングは、すべてのユニットが追跡可能であること、そして検査および生産ロットの完全な記録が確保されるために用いられます。

結論:精密さの必然

性能の限界を最適化する傾向に続く産業成長は、セラミックス製の精密部品への需要をさらに高めるでしょう。次世代技術では、±1ミクロンまで制御可能な寸法、表面仕上げがRa0.02、幾何学的公差が0.002mmの材料が求められます。エンジニアや購入者は、精密加工の能力と制約の両方を理解することが重要です。以下のデータは出発点を提供しますが、各アプリケーションは異なり、最善の方法は知識豊富な製造パートナーと協力することです。光ファイバーフェルールから航空宇宙センサー、半導体絶縁体に至るまで、技術の信頼性は最終的にミクロン単位の精度に依存しています。この世界では、一つ一つのミクロンが重要です。

よくある質問

Q1。セラミック加工における最小許容差はどれくらいですか?

小型部品の場合、内径は±0.001mm(±1ミクロン)、外径は±0.002mm(±2ミクロン)に加工できます。

Q2。数ミクロン単位の精度で製造できるセラミック材料にはどのようなものがありますか?

これらの材料の加工性は制約ではありません:アルミナ、ジルコニア、窒化ケイ素、カーバイドケイ素、窒化アルミニウム、そして単結晶サファイア/ルビーです。

Q3。セラミック部品に開けられる最小の穴は何ですか?

穴を開ける際、ほとんどの工学用セラミック材料では標準的な最小直径はφ0.4mmです。

Q4。最低限の壁厚はどれくらいですか?

ジルコニアの場合、壁の厚さは0.1mmまで下がることがあります。アルミナやその他の一部の材料は、最低壁厚が約0.2mm程度です。

Q5。最適な表面仕上げは何でしょうか?

達成可能な最良の表面仕上げは約Ra0.02μmで、これは光学品質であり、特にサファイアやルビーで達成可能です。
